Beschreibung
Diese kompakte Patch-Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt sowohl GPS- als auch Galileo-Systeme im L1-Band. Ihre miniaturisierte Keramikbauweise und XtremeGain™-Technologie gewährleisten optimale Leistung bei platzbeschränkten Anwendungen. Die Antenne lässt sich einfach entweder mit einem Pin oder Klebemontage befestigen, was sie für die Integration in eingebettete Geräte geeignet macht, bei denen eine sichere und unauffällige Installation erforderlich ist. Das halogenfreie, RoHS- und REACH-konforme Design macht sie ideal für umweltbewusste Projekte.
Konnektivitäten
Passive GNSS (GPS/Galileo L1)
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Patch
Position: Intern
Befestigung: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Konnektivität 1 - GNSS (GPS/Galileo L1)
Frequenz: 1575,42 MHz ±1,023 MHz
Impedanz: 50 Ohm
Bandbreite: ≥10 MHz
VSWR: 2:1
Gewinn (Zenit): 1,55 dBic typ.
Gewinn (10° Elevation): -2,5 dBic typ.
Axialverhältnis: ≤3 dB
Polarisation: RHCP
Mechanischer Stil: Patch
Abmessungen: 25 x 25 x 4 mm
Gewicht: 3 g

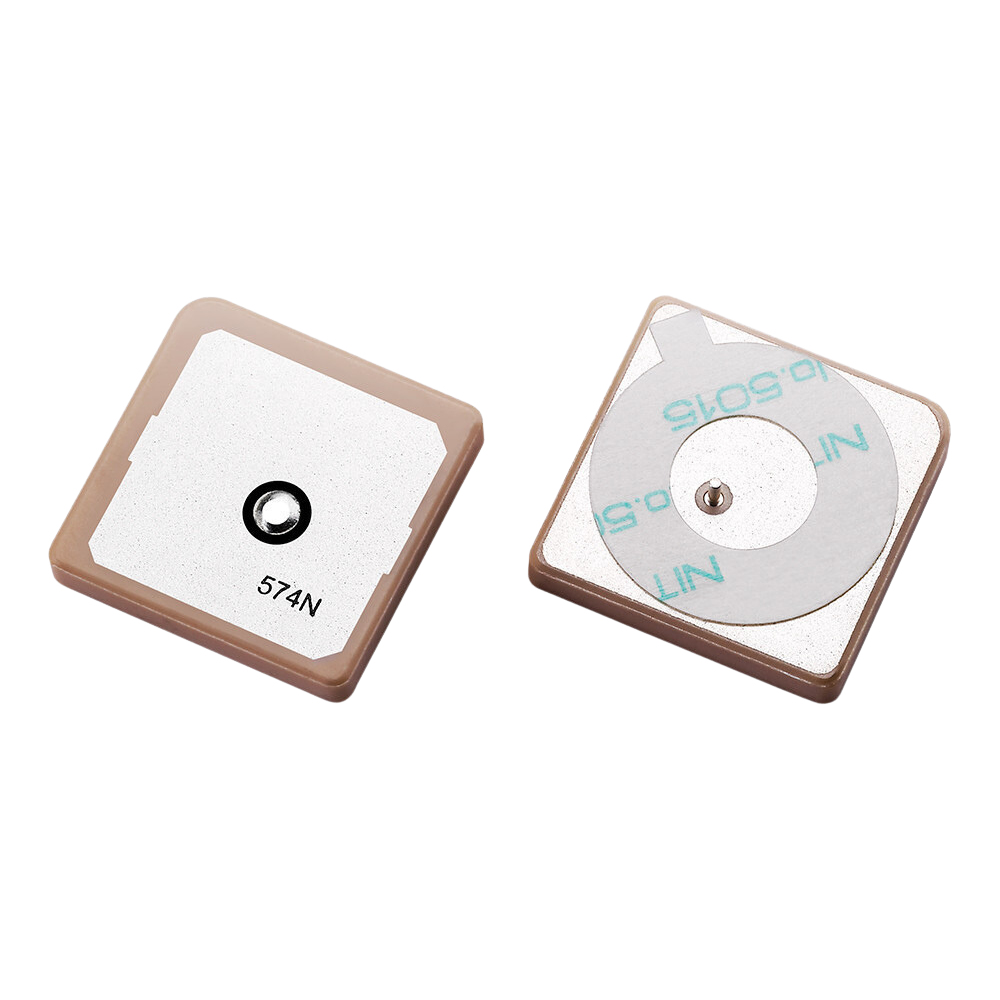

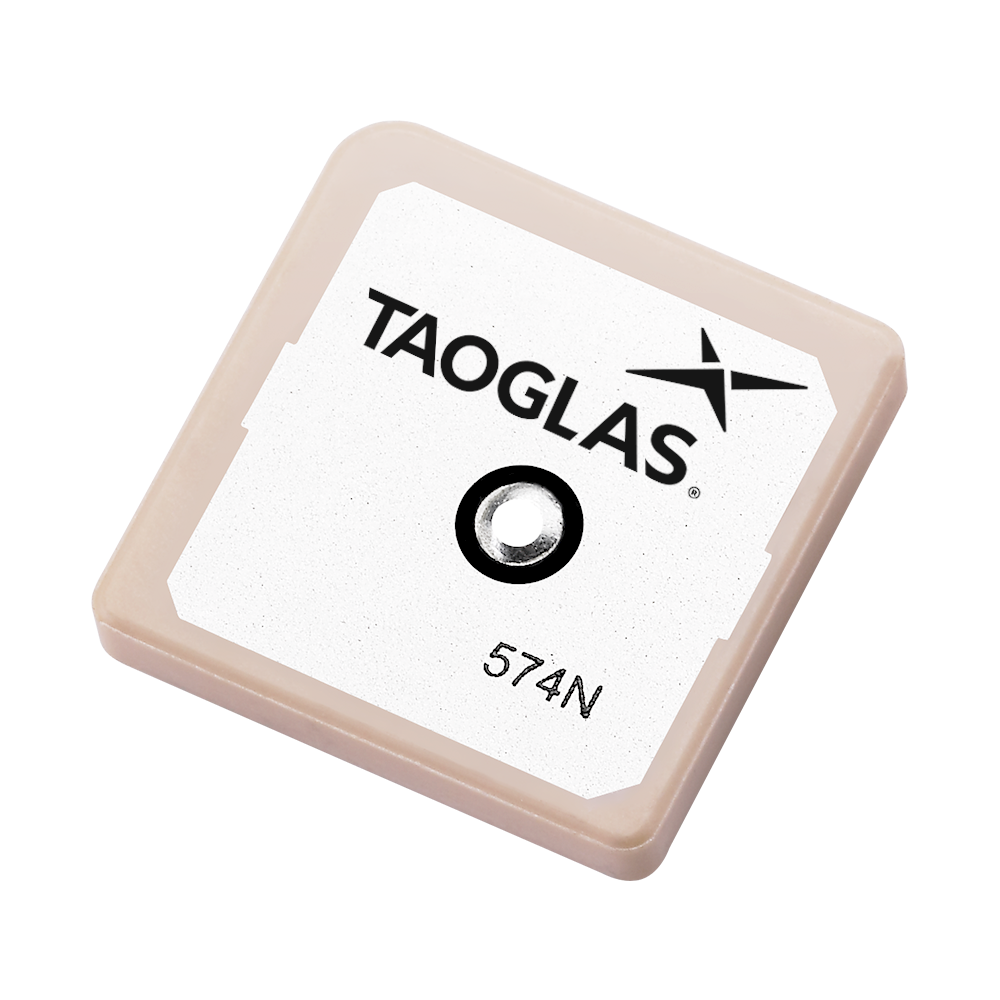

GP.1575.25.4.A.02 GNSS-Patchantenne mit Klebehalterung
