Beschreibung

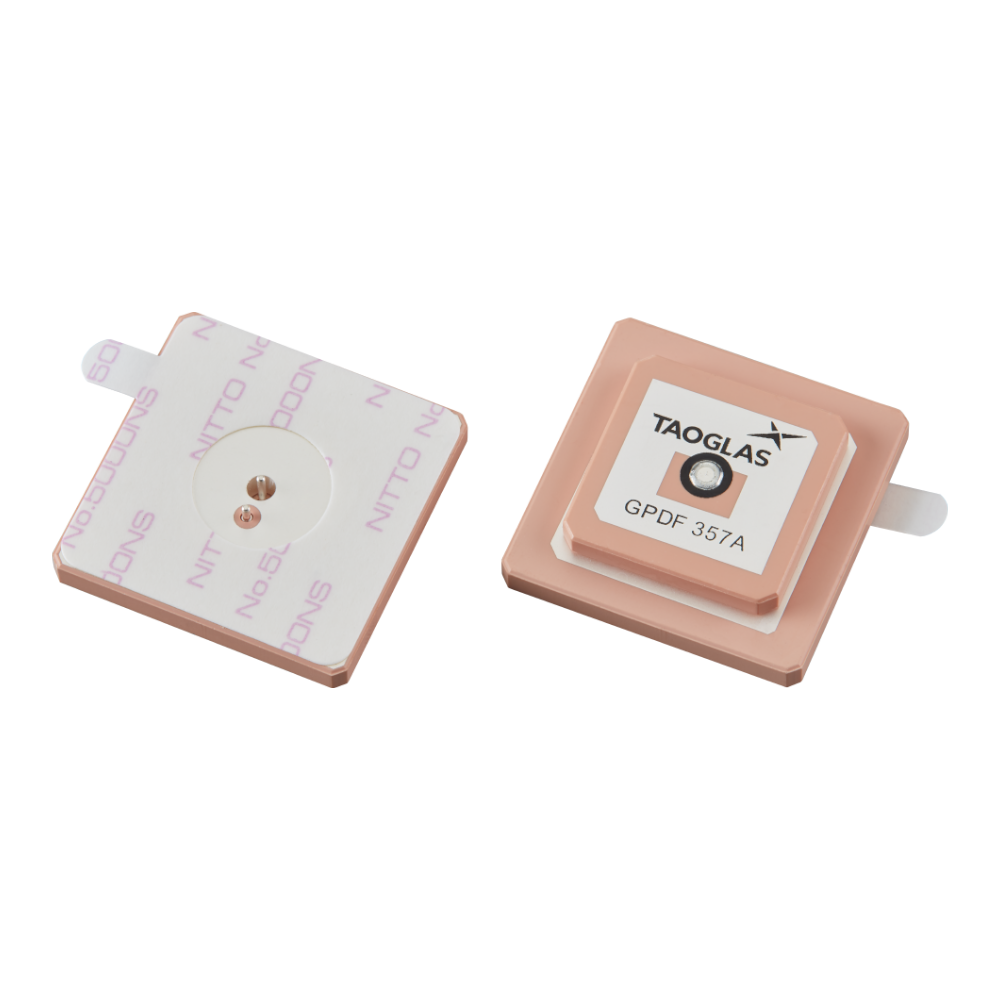

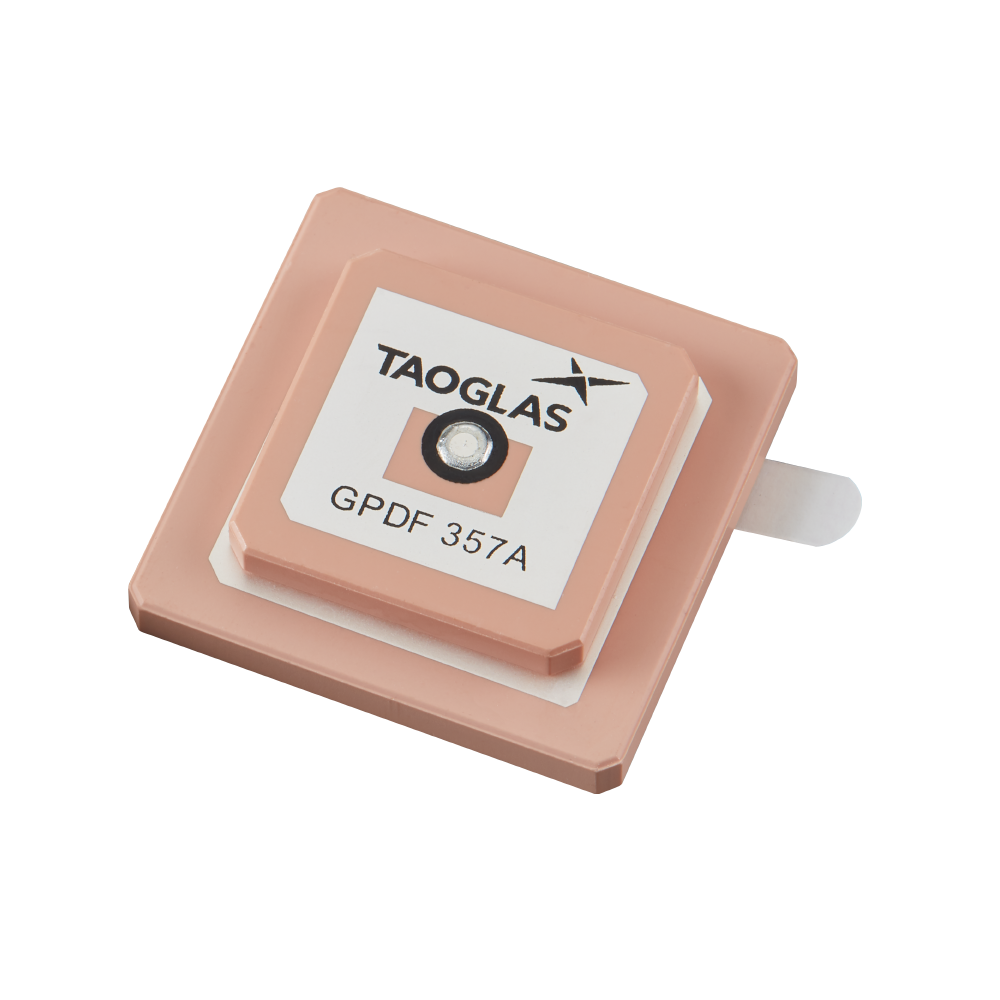

Diese eingebaute gestapelte passive Patch-Antenne ist für den Dualband-Satellitennavigation ausgelegt und unterstützt GPS L1/L2 sowie Galileo E1. Ihr Dual-Feed- und Dual-Pin-gestapeltes Patch-Design trägt dazu bei, ein niedriges Axialverhältnis und eine stabile Strahlungsleistung zu erreichen, um eine zuverlässige Positionsbestimmung auch in schwierigen Signalumgebungen zu gewährleisten.
- Dualband-GNSS-Unterstützung: GPS L1/L2 und Galileo E1
- Gestapelte Patch-Architektur: entwickelt für starke Leistung und Stabilität
- Kompaktes eingebettetes Format: geeignet für platzbeschränkte Geräte
- Für Integration konzipiert: abgestimmt auf eine 70 x 70 mm Grundfläche
Typische Anwendungen umfassen:
- Hochpräzise Positions- und Navigationssysteme
- UAVs, Robotik & autonome Fahrzeuge
- Kartierung & GIS
- Transport & Telematik
- Präzisionslandwirtschaft
- Öffentliche Sicherheit, Suche & Rettung
- RTK-Systeme
Auch erhältlich als GPDF357B, speziell abgestimmt auf eine kleinere 35 x 35 mm Grundfläche.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Patch
Position: Intern
Montage: Pin/Klebstoff
Satellitennavigation: GNSS
Typ: Kombination
Frequenz: 1217 MHz - 1592 MHz
GNSS-Typ: Passive GNSS
GNSS-Bänder: L1/L2
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: 2:1
Abmessungen: 35*35*7,15 mm
Gewicht: 25,2 g
Anschlussart: Pin
GNSS L1 (GPS L1 / Galileo E1)
Frequenz: 1575,42 MHz
Standards: GPS L1, Galileo E1
Rückflussdämpfung (dB): < -14
Effizienz (%): 33
Spitzengewinn am Zenit (dBi): 1
Durchschnittlicher Gewinn (dB): -4,6
Axialverhältnis (dB): < 0,8
Gruppenlaufzeit-Ripple (ns): 10
Polarisation: R.H.C.P.
Impedanz: 50 Ω
Steckertyp: Keiner (Pin-Anschluss)
Kabellänge: Keine
GNSS L2 (GPS L2)
Frequenz: 1227,6 MHz
Standards: GPS L2
Rückflussdämpfung (dB): < -13
Effizienz (%): 55
Spitzengewinn am Zenit (dBi): 2,1
Durchschnittlicher Gewinn (dB): -2,6
Axialverhältnis (dB): < 0,5
Gruppenlaufzeit-Ripple (ns): 18
Polarisation: R.H.C.P.
Impedanz: 50 Ω
Steckertyp: Keiner (Pin-Anschluss)
Kabellänge: Keine
