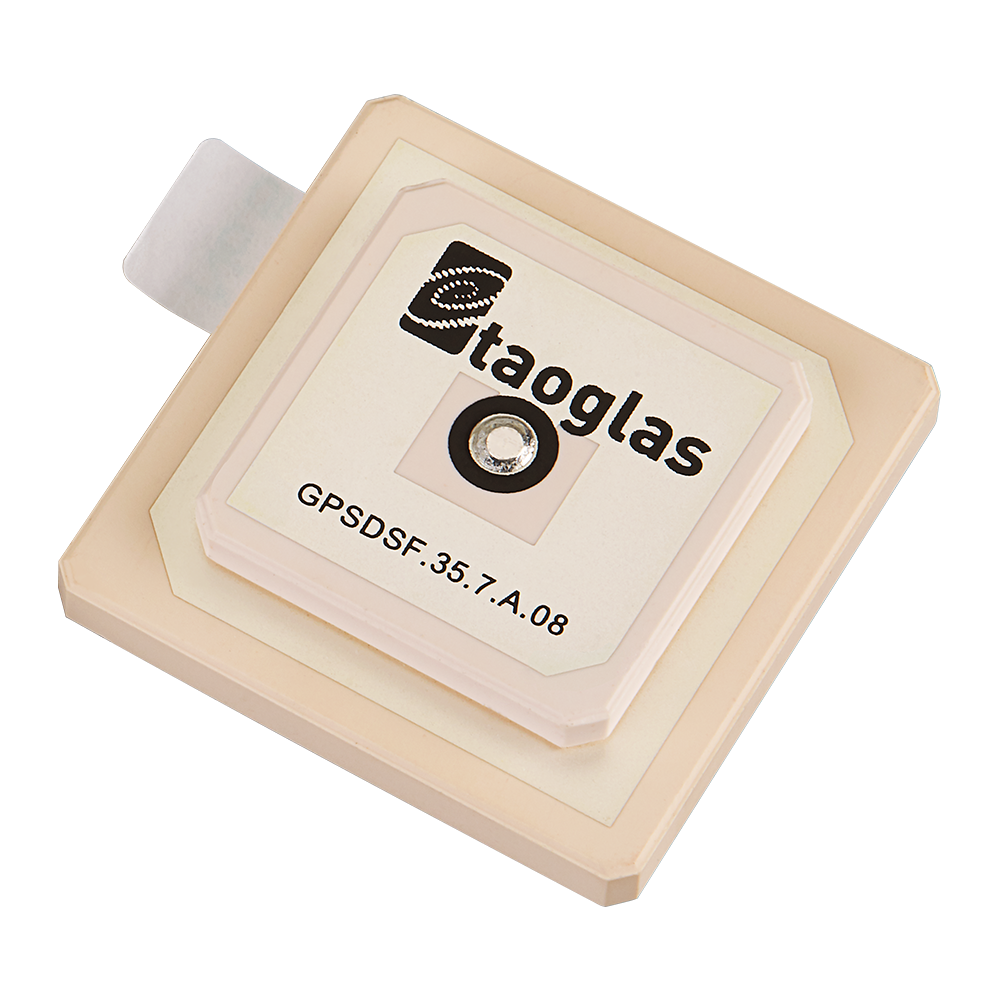

GPSDSF.35.7.A.08 Antenne Flachprofil GNSS, SDARS eingebettete gestapelte Patch 2-in-1 für OEM Sharkfin Fahrzeugantennen, LKW-Montagesysteme

GPSDSF.35.7.A.08 ist eine eingebettete, flache Keramik-Stacked-Patch-Antenne, die sowohl GNSS (GPS/GLONASS/Galileo) als auch SDARS (XM) Dienste in einem kompakten Format unterstützt. Das Stacked-Patch-Design sorgt für starke Leistung bei minimalem Platzbedarf und eignet sich daher hervorragend für anspruchsvolle eingebettete Automobil- und Transportplattformen.

• 2-in-1 Stacked-Patch-Design: unterstützt GNSS und SDARS in einer einzigen Antennenbaugruppe
• Duale Speisungsarchitektur: ermöglicht separate Speisungen für die verschiedenen Dienste
• Flaches eingebettetes Formfaktor: ideal für platzbeschränkte Einbauten
• Für Integration ausgelegt: abgestimmt und getestet auf einer 70 x 70 mm Grundfläche, mit Optionen für kundenspezifische Abstimmung auf spezifische Geräteumgebungen

Typische Anwendungen umfassen:

• OEM Sharkfin-Automobilantennen
• Auf LKW montierte Antennensysteme

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Patch
Standort: Intern
Befestigung: Pin/Klebstoff
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 35*35*7,15mm
Gewicht: 22,1g

GNSS (GPS/Galileo L1, GLONASS G1)

Frequenz: 1575,42 ±1,023MHz; 1602±5MHz
GNSS-Bänder: L1
GNSS-Typ: Passive GNSS
Polarisation: R.H.C.P
Impedanz: 50 Ohm
VSWR: max. 1,92
Effizienz: 69,78 %, 78,28 %
Spitzenverstärkung: 3,4dBi, 3,6dBi
Steckertyp: Pin

SDARS (XM)

Frequenz: 2338,75±6,25MHz
Polarisation: L.H.C.P
Impedanz: 50 Ohm
VSWR: max. 1,92
Effizienz: 67 %
Spitzenverstärkung: 4,7dBi
Steckertyp: Pin
