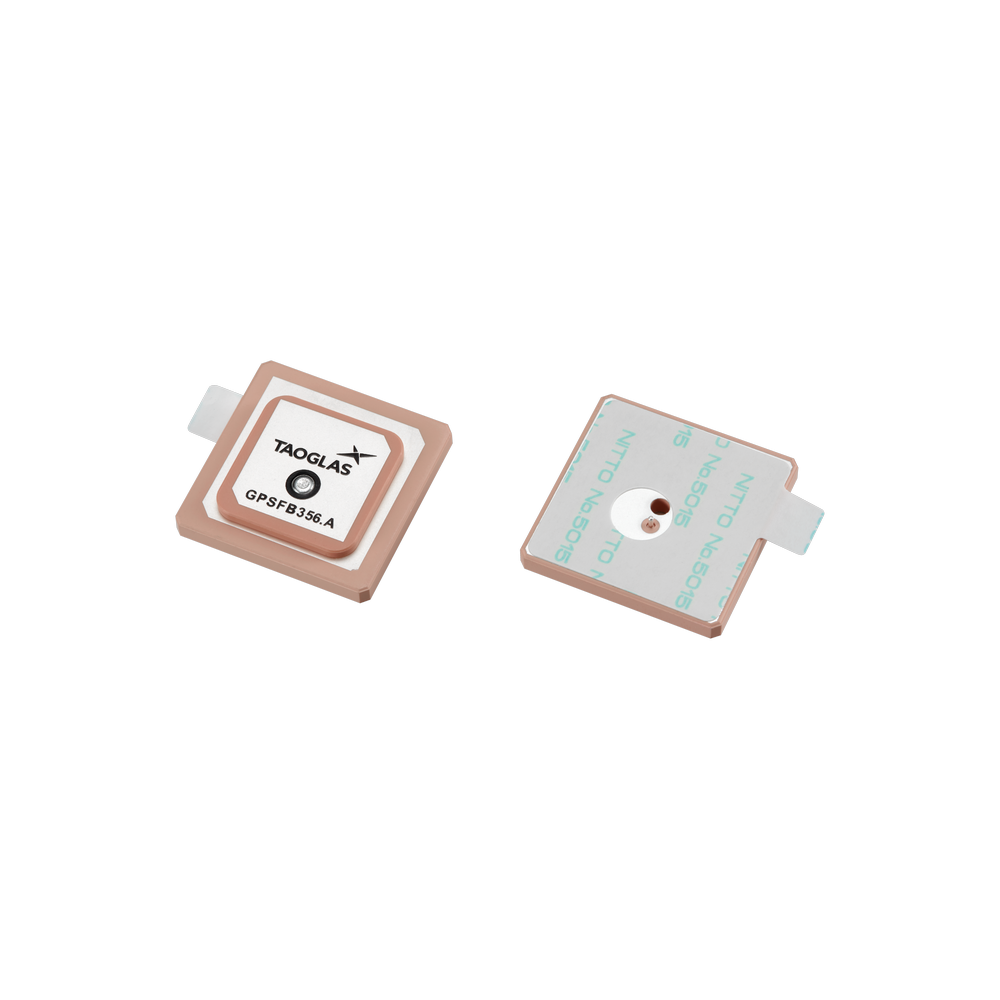

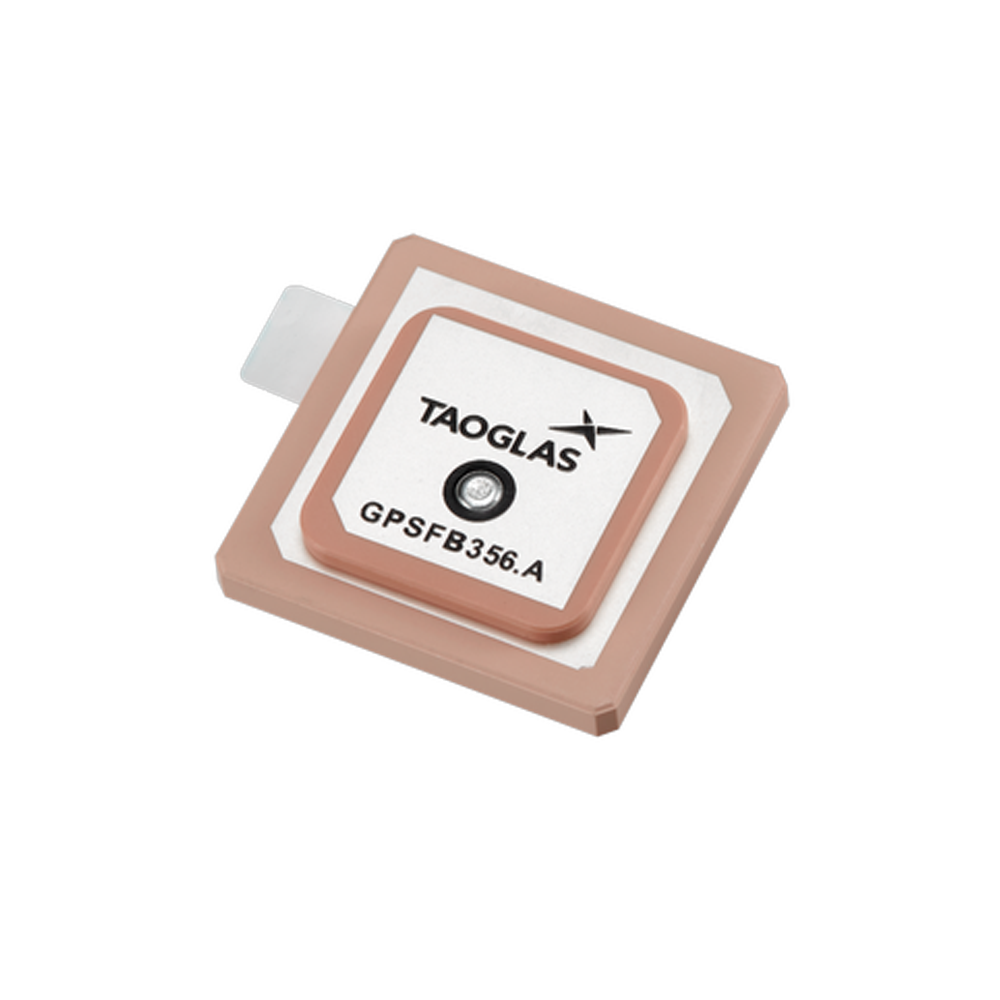

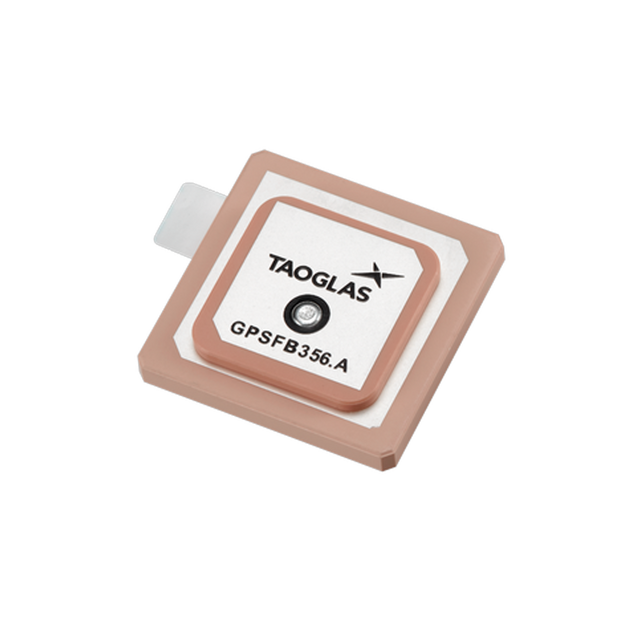

GPSFB356.A Antenne GNSS Klebe-gestapelte Patch für hochpräzises Positions- und Navigationssystem, UAVs, Robotik & autonome Fahrzeuge, Kartierung & GIS, Transport & Telematik

Diese kompakte Multiband-GNSS-gestapelte Keramik-Patch-Antenne wurde entwickelt, um das Empfängerdesign mit einem Einzel-Ausgang zu vereinfachen und gleichzeitig eine zuverlässige Positionsbestimmung über wichtige GNSS-Bänder hinweg zu unterstützen.

• Einzel-Feed Multiband GNSS Patch: kombiniert Bänder in einem Feed, um die Empfängerkomplexität und den PCB-Platz zu reduzieren
• Stabile GNSS-Leistung: entwickelt für verbesserte Fix-Zuverlässigkeit, mehr Satellitenerfassung und schnellere Zeit bis zum ersten Fix
• Kompakte eingebettete Bauform: gut geeignet für platzbeschränkte Geräte

Typische Anwendungen umfassen:

• Hochpräzise Positions- und Navigationssysteme
• UAVs, Robotik & autonome Fahrzeuge
• Kartierung & GIS
• Transport & Telematik
• Präzisionslandwirtschaft
• Öffentliche Sicherheit, Suche & Rettung
• RTK-Systeme

Dieser Patch ist speziell für eine 70*70mm Klebemontage abgestimmt und kann auch auf kundenspezifische Geräteumgebungen abgestimmt werden, vorbehaltlich NRE und MOQ. Falls aktive Elektronik benötigt wird, kann er mit dem TFM.100A GNSS Front-End-Modul kombiniert werden.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Patch
Position: Intern
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø35 x 6,12 mm
Gewicht: 20g

GNSS (Passiv, Einzel-Feed)

Unterstützte Konstellationen: GPS, GLONASS, BeiDou, Galileo
GNSS-Bänder: L1/L2
Frequenz: 1227,6 MHz, 1561 MHz, 1575,42 MHz, 1603 MHz
Polarisation: RHCP
Impedanz: 50 Ω
VSWR (max.): 4:1 (1227,6 MHz), 2:1 (1561/1575,42/1603 MHz)
Passiver Antennengewinn am Zenit (dBic): 3,54 (1227,6 MHz), 3,02 (1561 MHz), 3,19 (1575,42 MHz), 3,19 (1603 MHz)
Effizienz (%): 56,11 (1227,6 MHz), 79,3 (1561 MHz), 67,16 (1575,42 MHz), 63,57 (1603 MHz)
Axialverhältnis (dB): 9,03 (1227,6 MHz), 17,09 (1561 MHz), 11,49 (1575,42 MHz), 11,96 (1603 MHz)
Anschlussart: Pin
Pin-Länge: 2,4 mm
Ground Plane: Abgestimmt auf 70*70mm Klebemontage
