Beschreibung

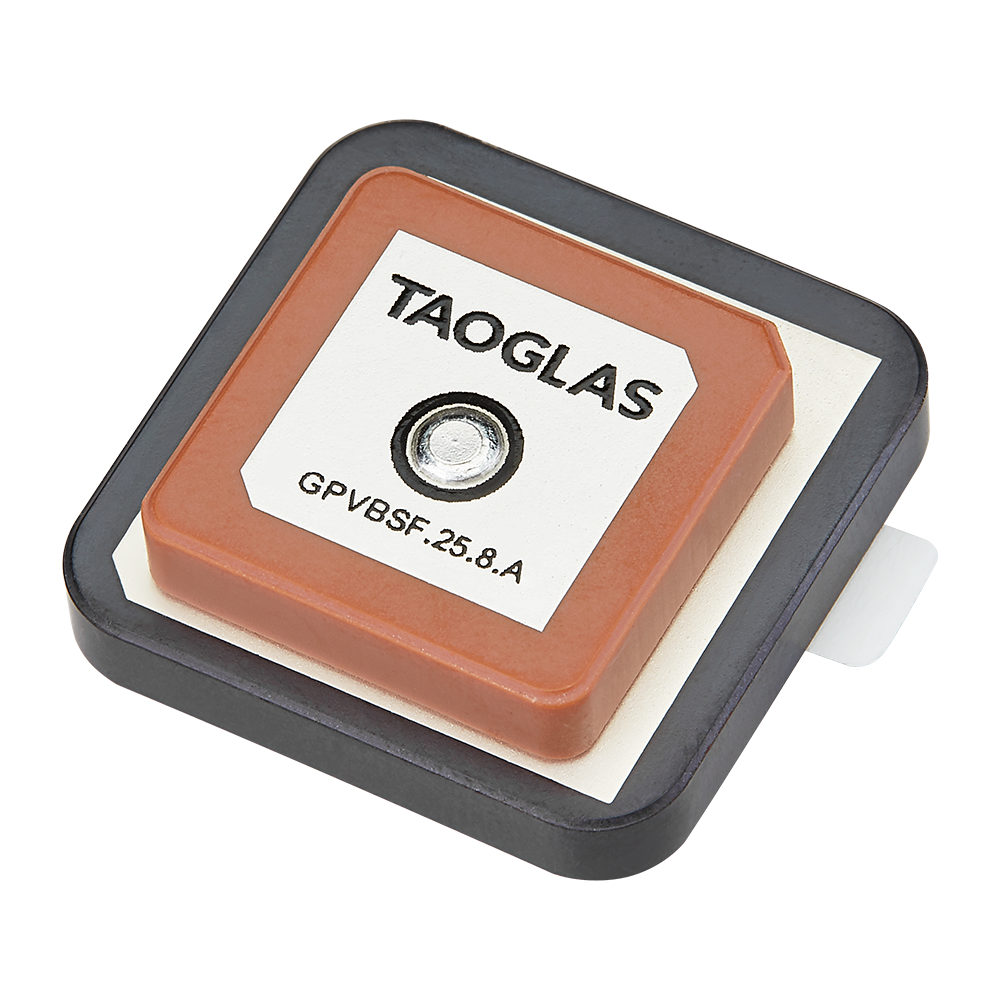

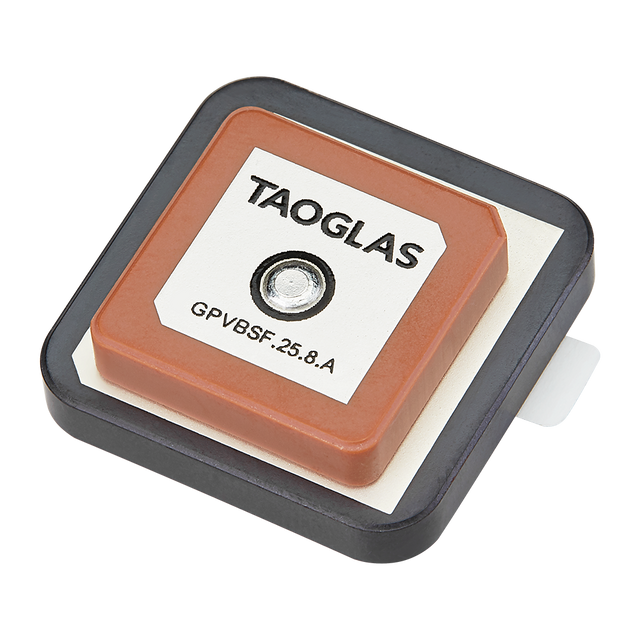

GPVBSF.25.8.A ist eine mehrbandige gestapelte Patch-Antenne, die für hochpräzise GNSS-Positionierung und schnelle Time-to-First-Fix-Leistung entwickelt wurde. Ihr richtungsabhängiges RHCP-Design hilft, die Signalqualität für eine zuverlässige Positionierung in anspruchsvollen Geräteumgebungen aufrechtzuerhalten.
- Einzel-Feed gestapeltes Patch-Design für kompakte Integration
- Deckt wichtige GNSS-Bänder ab, einschließlich GPS L1/L5 und BeiDou B1
- Niedriges Axialverhältnis zur Unterstützung einer verbesserten GNSS-Signalerfassung
- Abgestimmt und getestet auf einer Grundfläche, um eine konsistente Strahlungsleistung zu gewährleisten
Typische Anwendungsfälle: RTK-Systeme, Wearables, Transport, Landwirtschaft, Navigation, Sicherheit und autonome Fahrzeuge.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Patch
Standort: Intern
Montage: Pin-Montage, Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Frequenz: 1160MHz - 1592MHz
GNSS-Bänder: L1/L5
Impedanz: 50Ω
Polarisation: RHCP
VSWR: <2:1
Gewinn (Max): 3,4 dBi
Abmessungen: 25*25*8,12mm
Gewicht: 18g
Grundfläche: 70*70mm
GNSS (Passiv, Einzel-Feed)
Standards: GPS L1/L5, BeiDou B1
Frequenz: 1160MHz - 1592MHz (Schlüsselwerte: 1176,45MHz, 1561MHz, 1575,42MHz)
Spitzen-Gewinn (dBi): 2,5, 3,4, 3,1
Effizienz (%): 60,8, 63,9, 59,6
Durchschnittlicher Gewinn (dB): -3, -2, -2,3
Abschluss: Pin
