Beschreibung

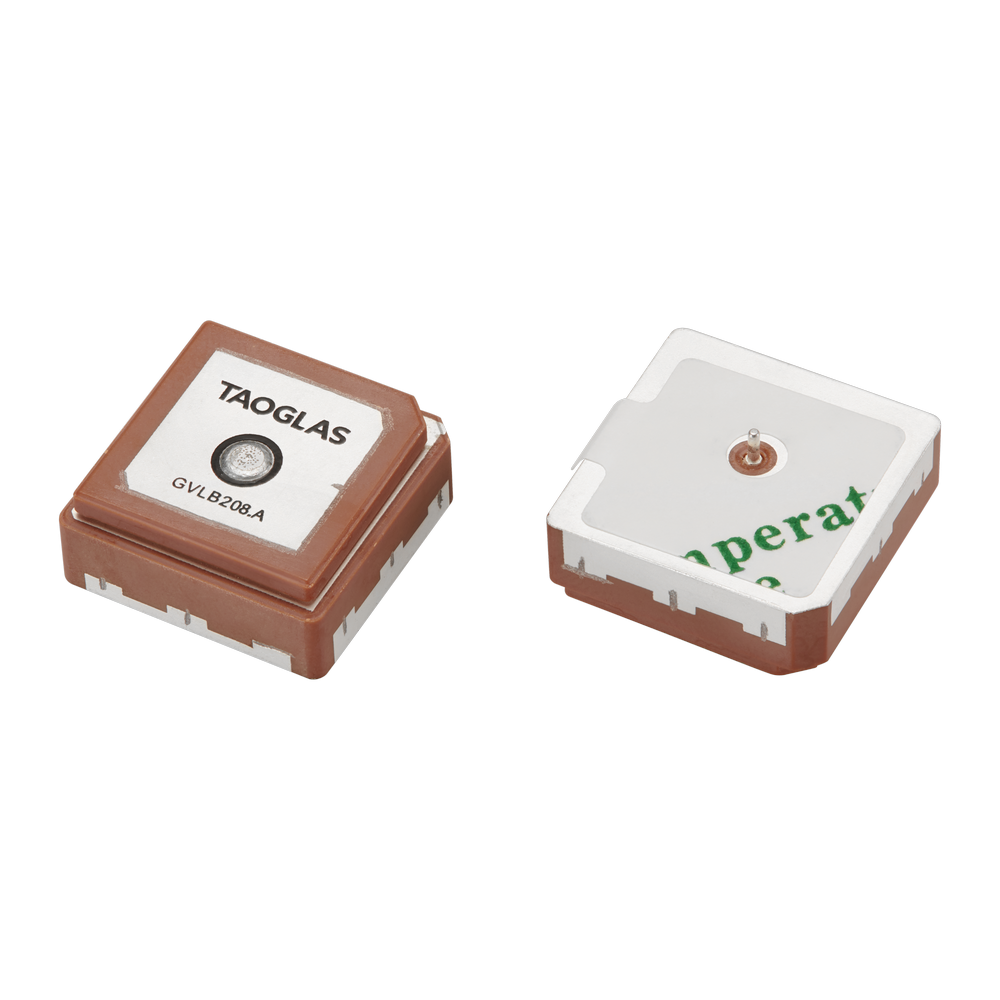

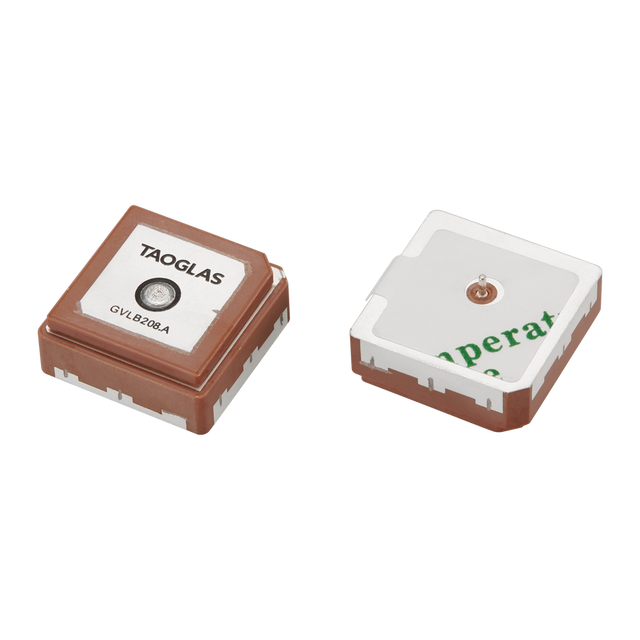

Superkompakte Multiband-GNSS-Patchantenne, entwickelt für die Positionsbestimmung der nächsten Generation mit Mehrfrequenztechnik auf einer Fläche von 20 × 20 mm.
- Einzelfeed-Stacked-Patch-Design für eine einfache Integration in kompakte Geräte
- Deckt GNSS L1- & L5-Bänder ab zur Unterstützung verbesserter Positionsgenauigkeit und Mehrwegeleistung
- RHCP-Polarisation für eine robuste Satellitensignalempfang
- Pin-Montageintegration für die direkte Befestigung auf Host-PCBs
- RoHS- & REACH-konform
Typische Anwendungen umfassen:
- Autonome Fahrzeuge
- Präzisionslandwirtschaft
- Vermessung und Kartierung
- UAVs und Drohnen
- Timing und Synchronisation
- Asset-Tracking und Sicherheit
- Wearables und persönliche Navigationsgeräte
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Patch
Standort: Intern
Befestigung: Pin/Kleber
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 20 mm x 20 mm x 8,8 mm
Gewicht: 16 g
Material: Keramik
GNSS (Passiv)
Frequenz: 1176,45 MHz - 1575,42 MHz
GNSS-Bänder: L1/L5
Standards: GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: 2:01
Effizienz (%): 49,8 (1176,45 MHz), 50,2 (1575,42 MHz)
Durchschnittlicher Gewinn (dB): -3,4 (1176,45 MHz), -3,2 (1575,42 MHz)
Spitzen-Gewinn (dBi): 0,4 (1176,45 MHz), 1,5 (1575,42 MHz)
Axialverhältnis (dB): 4,1 (1176,45 MHz), 4,14 (1575,42 MHz)
