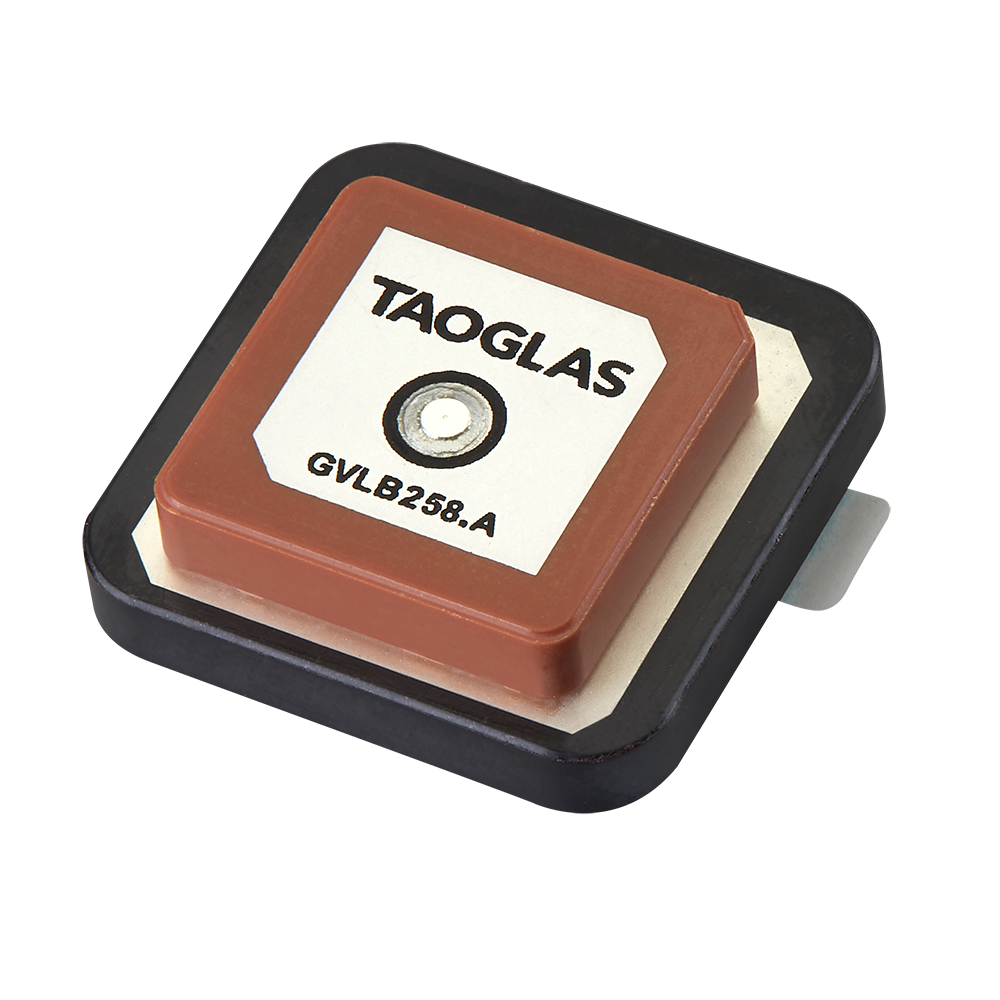

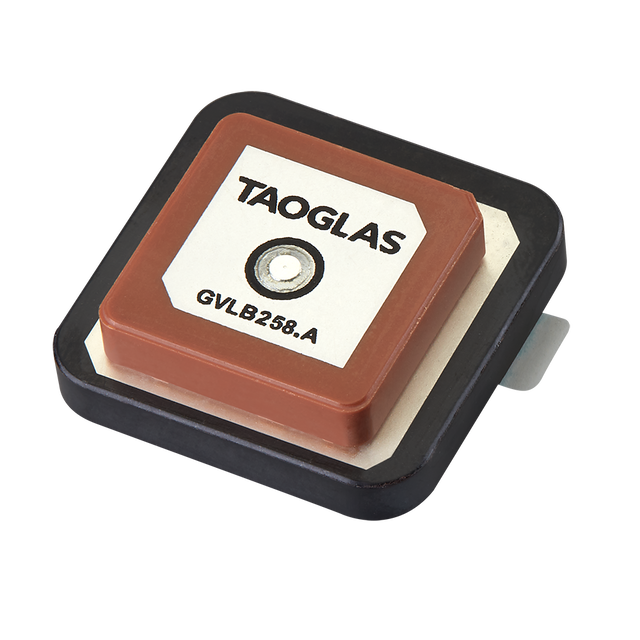

GVLB258.A GNSS Patch Antenne Pin/Klebemontage

Diese leistungsstarke Dual-Band-GNSS-Antenne ist für Anwendungen konzipiert, die präzise Positionierung und schnelle Signalaufnahme erfordern. Durch die Verwendung eines fortschrittlichen gestapelten Keramik-Patch-Designs unterstützt sie GPS L1/L5, Galileo, GLONASS, BeiDou und IRNSS-Bänder, was sie ideal für RTK, Wearables, Transport, Landwirtschaft, Navigation, Sicherheit und autonome Fahrzeuge macht. Die Antenne ist für den Einsatz auf einer 70 x 70 mm großen Grundfläche optimiert und liefert ausgezeichnete Strahlungsmuster für GNSS-Empfänger der nächsten Generation L1/L5. Eine kundenspezifische Abstimmung für spezifische Geräteumgebungen ist auf Anfrage verfügbar.

Konnektivitäten

Einzel Feed Gestapelte Patch-Baugruppe
GPS L1 & L5
BeiDou B1/B2a
Galileo E1 & E5a
GLONASS G1
IRNSS L5

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne Technologien: Patch
Standort: Intern
Montage: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS Dual-Band

Frequenz: 1160MHz - 1610MHz
Unterstützte Bänder: GPS L1/L5, BeiDou B1/B2a, Galileo E1/E5a, GLONASS G1, IRNSS L5
Impedanz: 50 Ohm
VSWR: <2
Polarität: RHCP
Gewinn (Max): 3.08 dBi
