Beschreibung
Monopolantenne für W-lan, WLAN, ZigBee und Bluetooth
Diese dualbandige, schwenkbare, drehbare Monopolantenne zur Anschlussmontage ist für kompakte Geräte konzipiert, die eine zuverlässige Kurzstrecken-Funkverbindung benötigen. Sie ist optimiert für den besten Betrieb, wenn sie direkt mit der Geräte-Massefläche verbunden oder außen an einem Metallgehäuse montiert wird, und bietet dennoch starke Leistung auch ohne Massefläche.
- Breite W-lan-Abdeckung: unterstützt 2,4 GHz und 5 GHz sowie 6-GHz-Bandabdeckung bis 7,125 GHz
- Kompakte Bauform: geeignet für platzbeschränkte Geräte-Designs

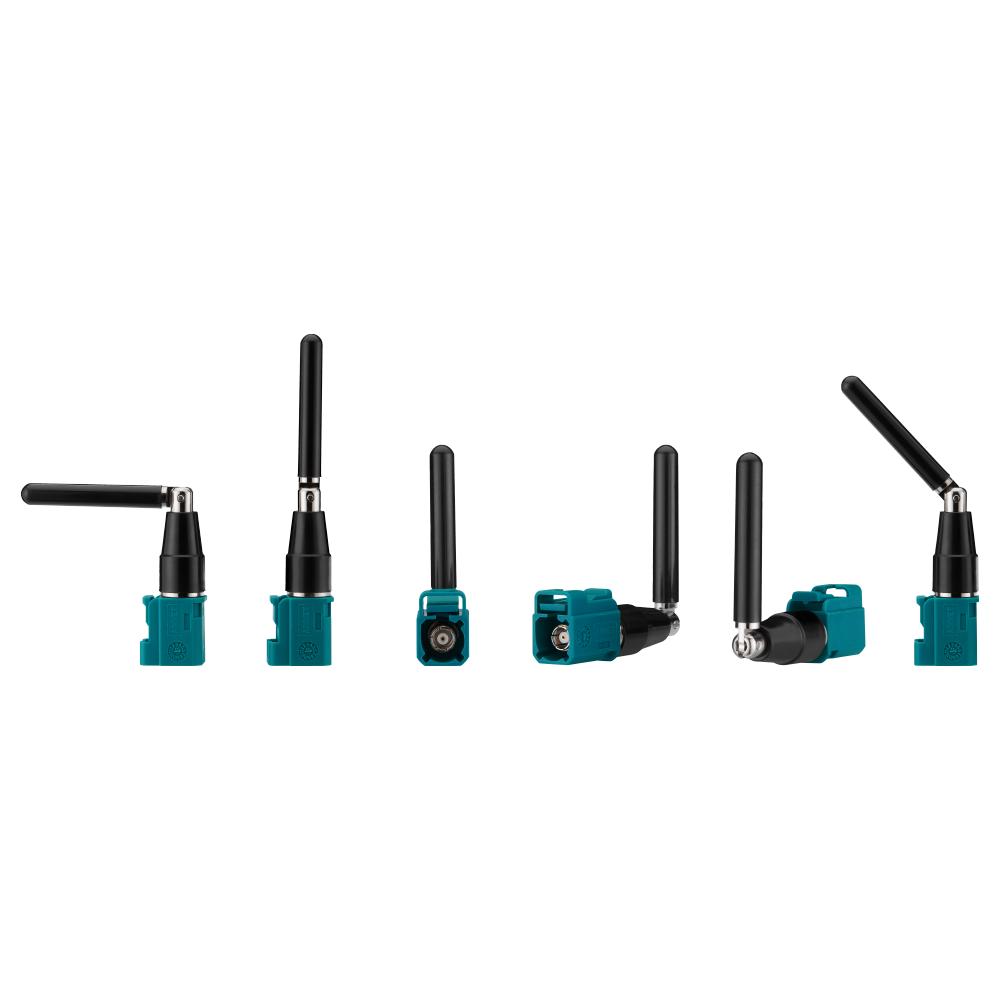

- Mechanische Flexibilität: kann um 360 Grad drehen und um 180 Grad schwenken für einfachere Positionierung
- Regulatorisch freundliches Design: soll helfen, gängige Spitzen-Gewinn-Anforderungen von Modulen je nach Integration zu erfüllen
Auch als Standard-SMA(M)-Version (GW.05) erhältlich.
Anschluss & Kabel

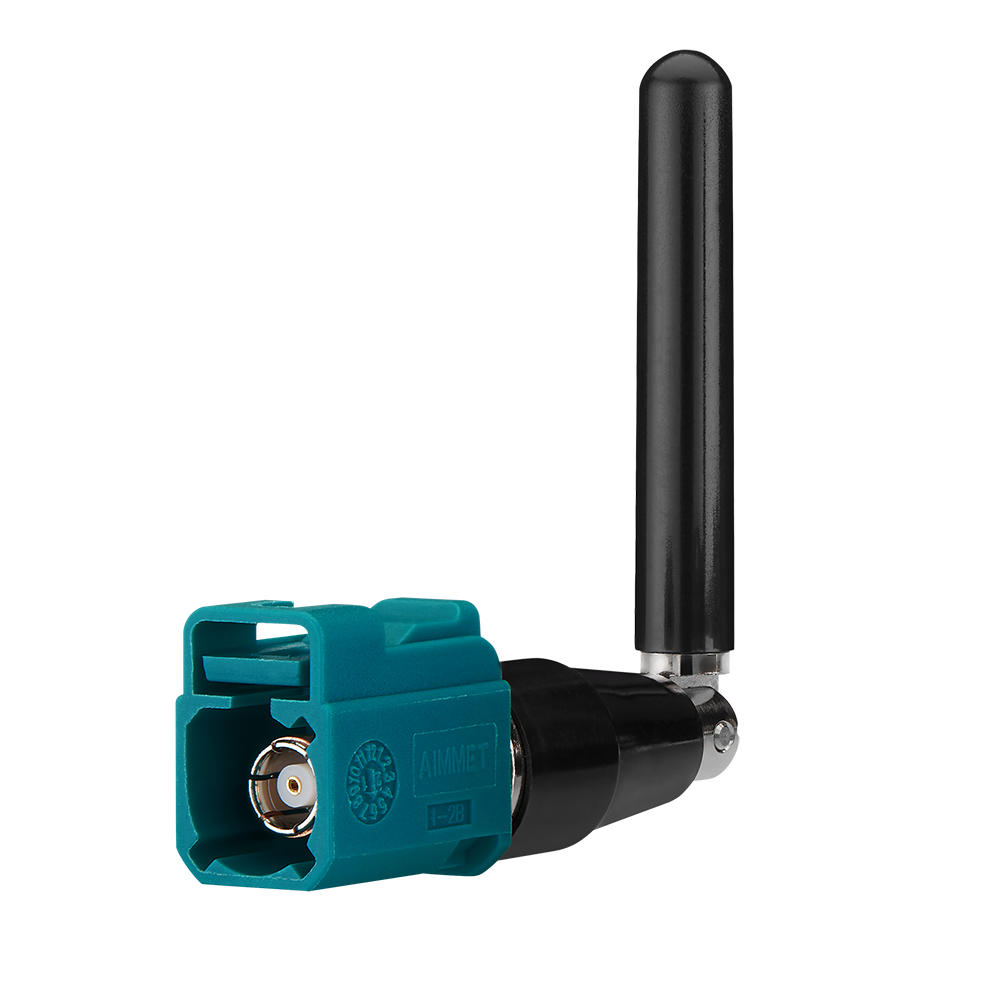

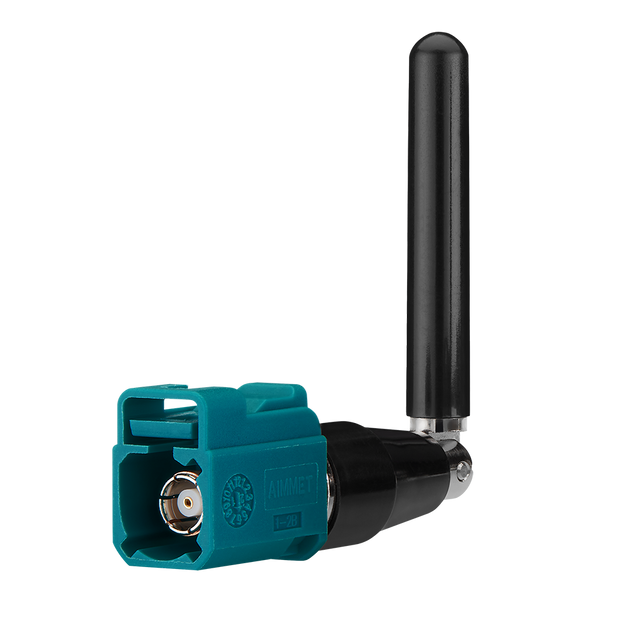

- Anschlusstyp: FAKRA Code Z Water Blue SMB(F) (Buchse)
Technische Daten
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Position: Außen
Montage: Anschlussmontage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Einzel
Frequenz: 2400~2500 MHz, 5150~5850 MHz, 5925~7125 MHz
W-lan-Bänder: 2,4/5,8/7,125 GHz
Impedanz: 50Ω
Polarisation: Linear
VSWR: <2
Gewinn (max.): 2,3
Abmessungen: 69,6*Ø10 mm
Gewicht: 8 g
Anschlusstyp: FAKRA
