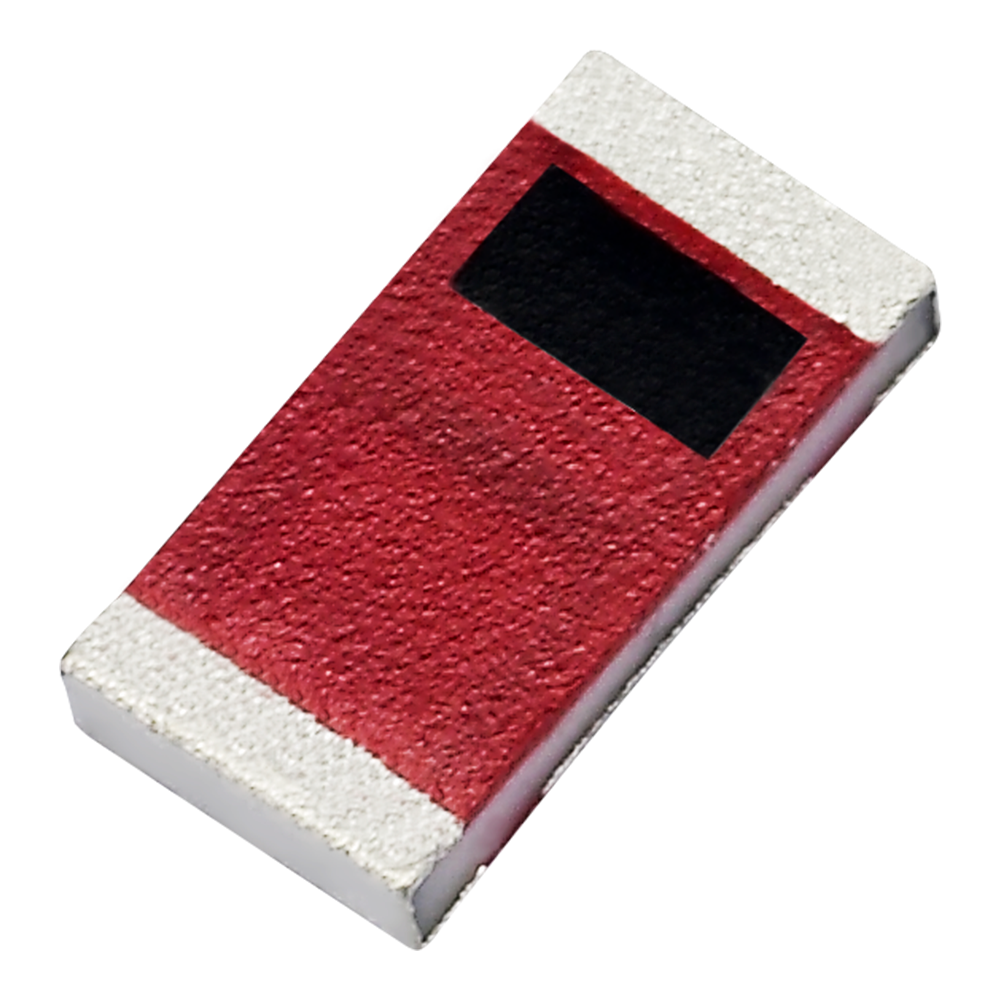

GWLA.01 Antenne Router GNSS, W-lan, ISM eingebettete Keramik-Schleifen-Chip für Navigations- oder Positionsverfolgungssysteme, Handgeräte, Tablet-PCs, OBD-Geräte

GWLA.01 ist eine kompakte eingebaute keramische Loop-Antenne, die GNSS (GPS L1/GALILEO) und 2,4-GHz-W-lan-Unterstützung in einer einzigen flachen Komponente kombiniert. Mit zwei separaten Antenneneinspeisungen (je eine pro Band) hilft sie, den PCB-Platz im Vergleich zur Verwendung von zwei separaten Antennen zu reduzieren und vereinfacht die HF-Integration in platzbeschränkten Geräten.

• 2-in-1-Design: separate Einspeisungen für GNSS und 2,4-GHz-W-lan
• Eingebettetes SMD/SMT-Format: winzige, randmontierte Keramikantenne
• Abstimmbare Integration: kann durch Anpassung des Anpassnetzwerks für verschiedene PCB-Größen/-Umgebungen optimiert werden
• Entwickelt zur Nutzung der Hauptplatine als Massefläche, um eine gute Effizienz in kompakten Geräten zu gewährleisten

Typische Anwendungsfälle umfassen Navigations-/Positionsverfolgungsgeräte, Handheld-Produkte, Tablets, OBD-Geräte, Gateways/Router, mobile Kameras und UAV-Kommunikationssysteme.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Loop
Position: Intern
Montage: SMD/SMT-Montage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Impedanz: 50Ω
VSWR: 2:1
Abmessungen: 3,2*1,6*0,5 mm
Gewicht: 0,02 g
Massefläche: 80*40 mm (Standard-Evaluierungsplatine)

GPS L1/GALILEO Einspeisung

Frequenz: 1575,42 MHz
Bandbreite: 32 MHz (RL<-10 dB)
Spitzengewinn (dBi): 1,52
Effizienz (%): 58,94
Rückflussdämpfung (dB): < -10
Isolation (dB): >20
Polarisation: Linear
Impedanz: 50Ω
Eingangsleistung: 10 W

W-lan/Bluetooth 2,4-GHz Einspeisung

Frequenz: 2400-2500 MHz
Bandbreite: 100 MHz (RL<-10 dB)
Spitzengewinn (dBi): 1,43
Effizienz (%): 67,63
Rückflussdämpfung (dB): < -10
Isolation (dB): >6
Polarisation: Linear
Impedanz: 50Ω
Eingangsleistung: 10 W
