Beschreibung

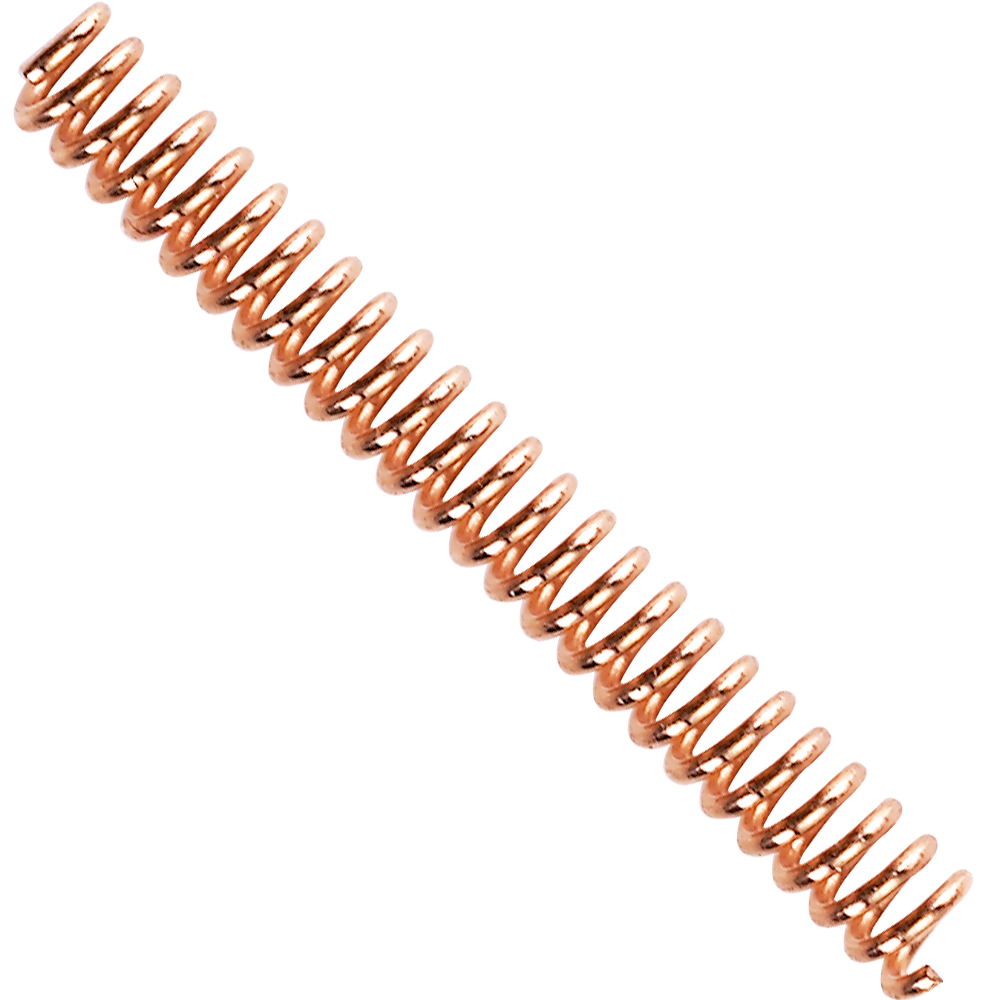

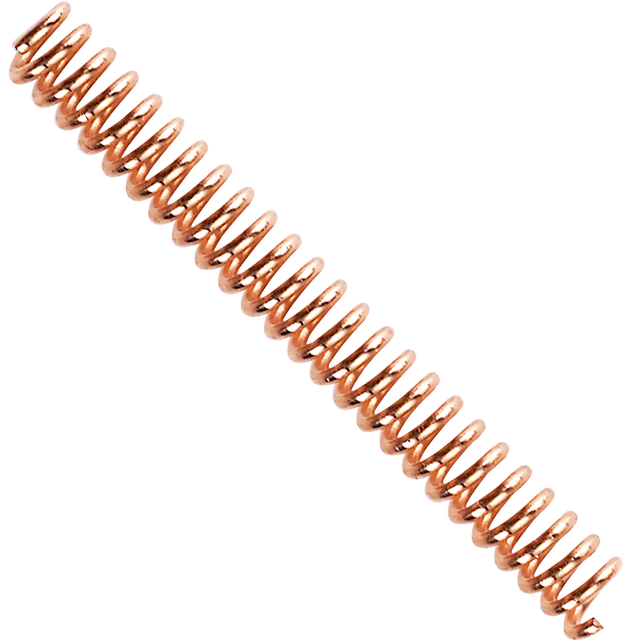

HA.10.A ist eine kompakte, flache 169MHz ISM-Band Viertelwellen-Helix-Monopolantenne, die für die direkte Integration auf der Leiterplatte (PCB) entwickelt wurde, wenn der Platz begrenzt ist.
- Kompaktes eingebettetes Design: ideal für kleine Gehäuse und dichte Leiterplattenlayouts
- 169MHz ISM-Band Betrieb: geeignet für Sub-GHz-Systeme, die eine zuverlässige omnidirektionale Abdeckung erfordern
- Leiterplattenmontage: entwickelt für die direkte Montage auf der Leiterplatte
Typische Anwendungen umfassen:
- Drahtlose M-Bus-Zähler
- Fernüberwachung von Anlagen
- Alarmsysteme
- Pagersysteme
- Private Mobilfunksysteme
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Helix, Monopol
Position: Intern
LPWAN- & IoT-Kommunikation: LoRa
Montage: SMD/SMT-Montage
Typ: Einzel
Frequenz: 169 MHz
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Omni
Rückflussdämpfung: <-10
VSWR: 2:1
Gewinn (max.): 2
Abmessungen: ideal für typische 169 MHz Anwendungen wie
Gewicht: 4g
RoHS-konform: Ja
