Beschreibung

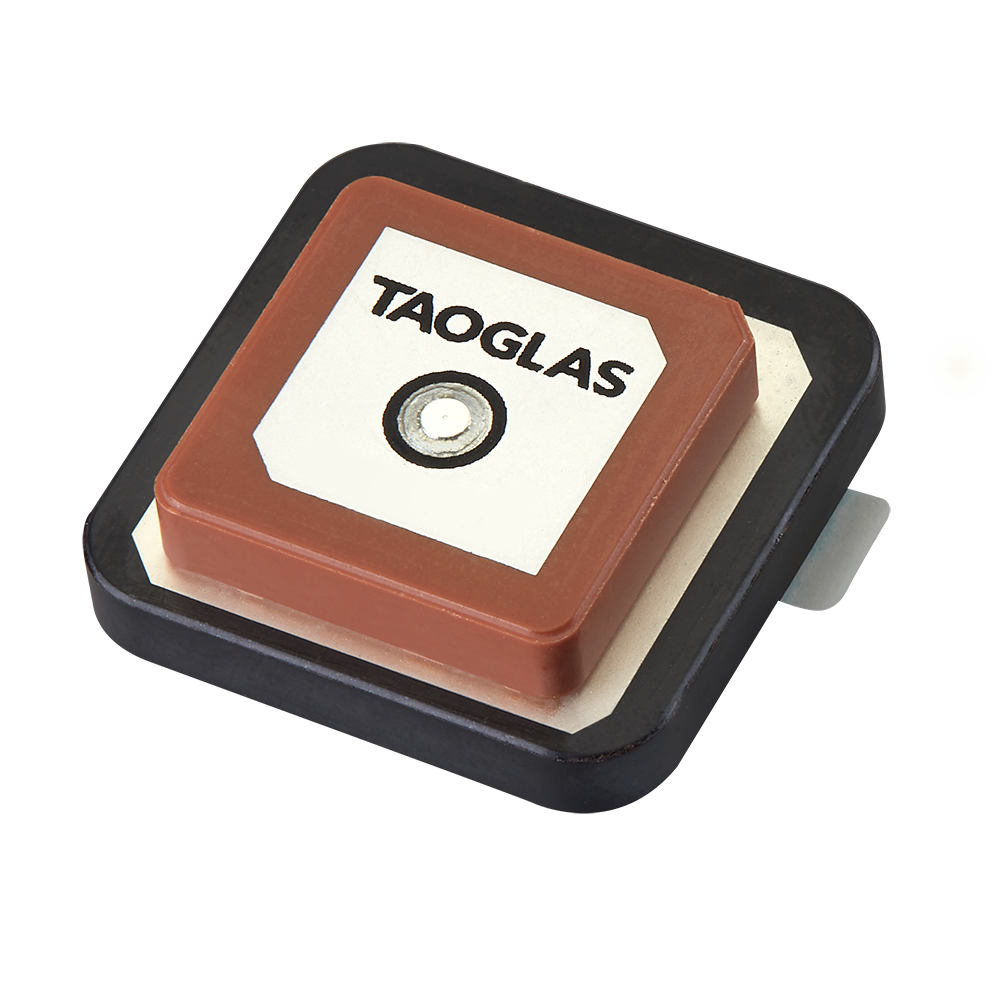

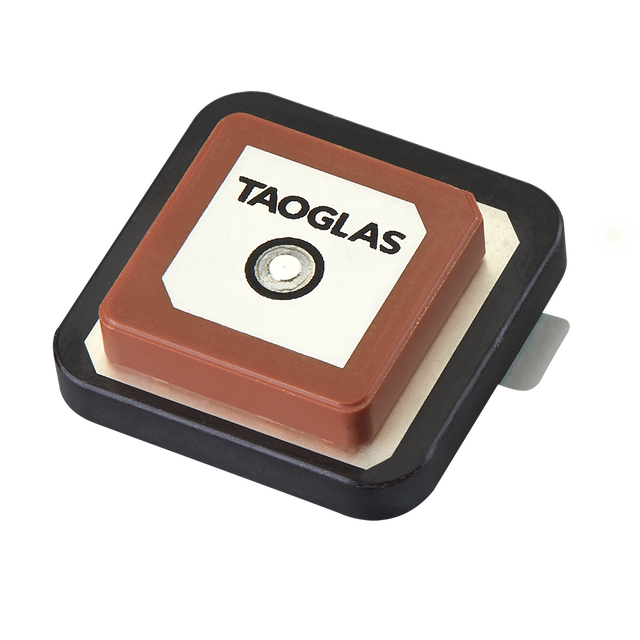

Diese kompakte, passive GNSS-Patch-Antenne ist für hochpräzise L1/L2-Positionierung in platzbeschränkten Geräten konzipiert. Ihre gestapelte Keramik-Patch-Konstruktion sorgt für eine starke Richtwirkung, die schnelles Positionieren und zuverlässige Navigation über wichtige GNSS-Konstellationen ermöglicht.
- Unterstützung mehrerer Konstellationen: GPS, GLONASS, Galileo und BeiDou Abdeckung
- Kompaktes Format: geeignet für kleine Navigations- und Tracking-Geräte
- Optimierte Integration: abgestimmt und getestet auf einer 70 x 70 mm großen Massefläche für ausgezeichnete Strahlungsmuster
Typische Anwendungen umfassen: Wearables, Transport, Präzisionslandwirtschaft, Navigation, Sicherheit, autonome Fahrzeuge.
Installation / Umwelt
Im Folgenden ein Beispiel, wie die HP2258.A in ein Design integriert werden kann. Die HP2258.A verfügt über einen Pin, der für die RF-Zuleitung verwendet wird. Der Hersteller empfiehlt eine Mindestgröße der Massefläche von 70 x 70 mm, um optimale Leistung zu gewährleisten.
Ansicht von oben eines Beispiel-PCB-Referenzdesigns mit 70 x 70 mm.
Die Integrationsdateien in Altium, 2D-Formaten und das 3D-Modell für die HP2258.A finden Sie hier:
https://www.taoglas.com/product/compact-multi-band-l1-l2-gnss-patch-antenna-25x25mm/
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologie: Patch
Position: Intern
Montage: Pin/Klebemontage, SMD/SMT-Montage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 x 25 x 8 mm Pin- und Klebemontage RoHS- & Reach-konform
Gewicht: 18 g
GNSS (passiv)
Frequenz: 1220-1610 MHz
GNSS-Bänder: L1/L2
Standards: GPS L1/L2, GLONASS G1/G2, BeiDou B1, Galileo E1
Impedanz: 50 Ω
VSWR: <2
Polarisation: RHCP
Strahlungsmuster: Richtwirkung
Gewinn (max.): 3,44 dBi
Test-Massefläche: 70 x 70 mm
