Beschreibung

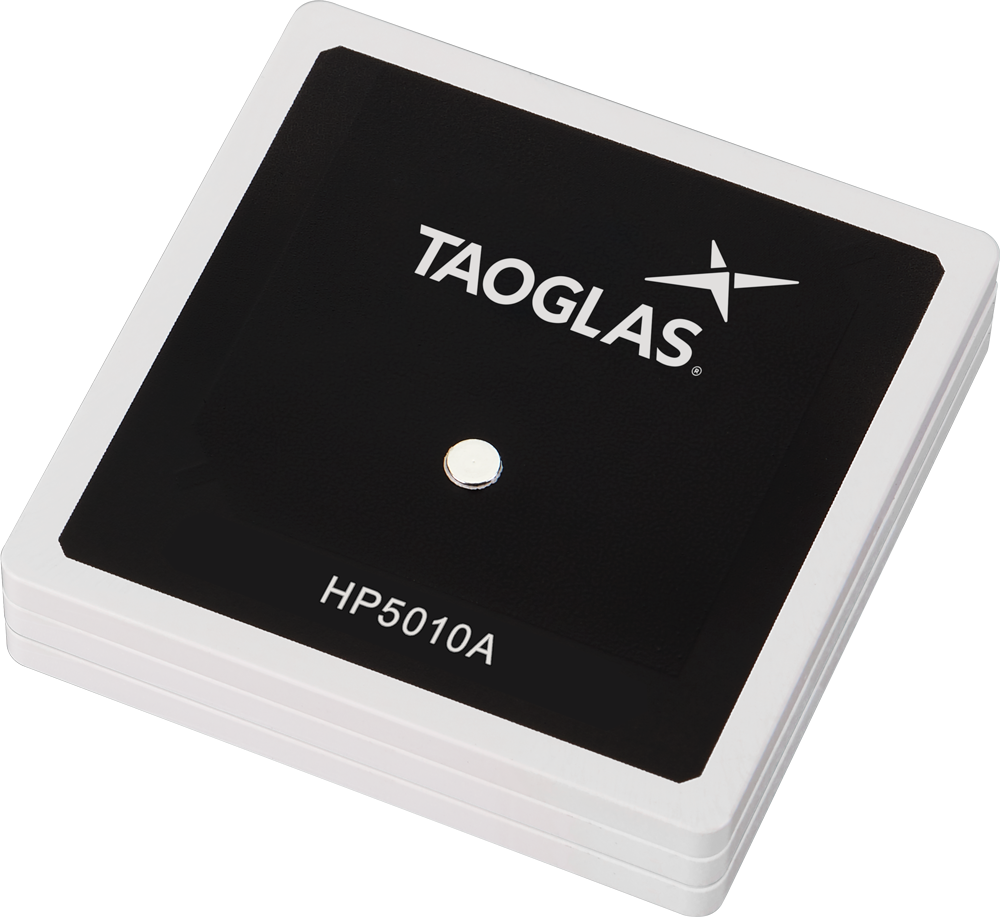

Die HP5010A ist eine gestapelte, integrierte passive GNSS-Patch-Antenne, die für Multi-Konstellations-Positionierungsanwendungen entwickelt wurde und eine robuste, stoßfeste Antennenlösung bietet.
- Unterstützung mehrerer Konstellationen: GPS (L1/L2/L5), GLONASS, Galileo und BeiDou
- RHCP-Patch-Design mit Einzel-Feed-Patch-Baugruppe
- Robuste Konstruktion: ultrastossfestes Terrablast-Material
- Integrierte Einbettung für kompakte Navigationsgeräte und Plattformen
Typische Anwendungen umfassen:
- Transport
- Verteidigung
- Marine
- Landwirtschaft
- UAV-Navigation
Installation / Umwelt
Die Antenne wurde auf einer 70*70mm großen Grundfläche abgestimmt und getestet.
Die HP5010A wird mittels Stift und Klebemontage befestigt. Diese Antenne funktioniert in den meisten Umgebungen ohne Modifikationen gut, kann jedoch bei Bedarf auf verschiedene Grundflächen und Gehäuse abgestimmt und weiter optimiert werden. Kundenspezifische Antennenmodifikationen können mit möglichen NRE-Kosten und Mindestbestellmengen verbunden sein.
Terrablast-Antennen sind nicht für SMD-Reflow geeignet. Die korrekte Methode ist manuelles Löten bei einer Löttemperatur von 380°C +/- 20°C für eine Dauer von 3 bis 5 Sekunden. Alle Terrablast-Antennen durchlaufen strenge Temperatur-, Vibrations- und Stoßtests und übertreffen die höchsten ISO16750-Standards.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Patch
Position: Intern
Befestigung: Stift/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
GNSS-Typ: Passive GNSS
GNSS-Bänder: L1/L2/L5
Anschlussart: Stift
Abmessungen: 50*50*10mm, abgestimmt für zentrale Positionierung auf einer 70*70mm Grundfläche, Patentanmeldung anhängig
Höhe: 10,5 ±2 mm
Gewicht: 59,5 g
Abgestimmte Grundfläche: 70*70mm
Impedanz: 50Ω
Polarisation: RHCP
VSWR: <2
GNSS (Passiv)
Frequenz: 1189MHz - 1605MHz
Standards: GPS/QZSS, GLONASS, Galileo, BeiDou
GNSS-Bänder: L1/L2/L5
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 2,0:1
Passive Antennen-Effizienz (%): 58,4 - 78,5
Passive Antennengewinn am Zenit (dBi): 3,0 - 4,0
Durchschnittlicher Gewinn (dB): 4,98 - 17,1
Maximaler Gewinn: 17,1
