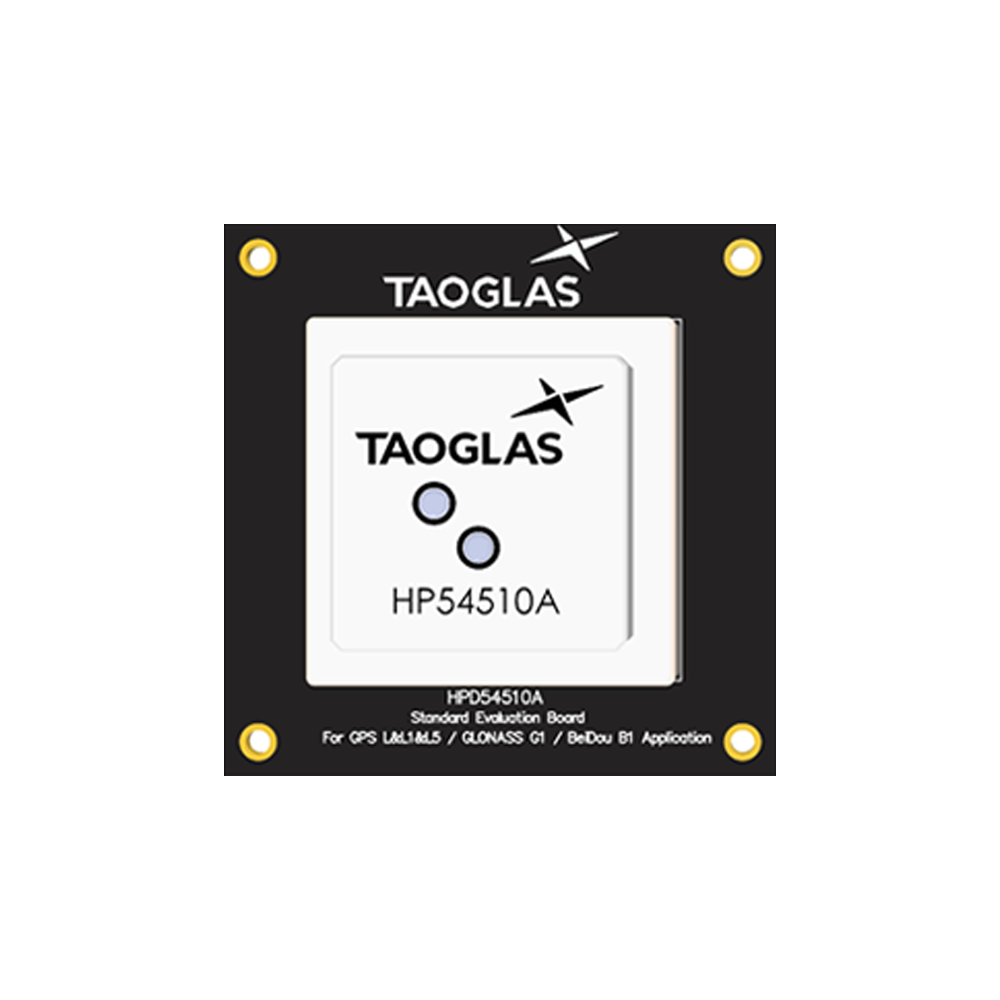

HPD54510A Antenne Hochpräzises GNSS gestapeltes Patch Evaluierungsboard Levity Serie für Autonomes Fahren, Präzisionslandwirtschaft, Telematik & Container-/Asset-Tracking, Zeitgenauigkeitssynchronisation

Dieses Evaluierungsboard wurde entwickelt, um die Entwicklung und Prüfung mit der HP54510A Levity Series passiven Multiband-Hochpräzisions-GNSS-Stacked-Patch-Antenne zu unterstützen, die das L1/L5-Spektrum mit Unterstützung für L-Band-Korrekturen abdeckt.

Es ist für die schnelle Bewertung der hochpräzisen GNSS-Leistung und Stabilität in anspruchsvollen Umgebungen vorgesehen, wobei das stacked Patch-Design eine starke Phasenzentrum-Stabilität und Mehrwege-Resistenz unterstützt.

• Abgedeckte Bänder: BeiDou (B1/B2a), GPS/QZSS (L1/L5), GLONASS (G1), Galileo (E1/E5a), SBAS und L-Band-Korrekturen
• Konfiguration: Dual-Pin, Dual-Feed, 4-Pin-Konfiguration
• Anwendungsfälle: Hochpräzise GNSS-Bewertung für Prototyping- und Integrationsabläufe

Typische Anwendungen umfassen: Autonomes Fahren, Präzisionslandwirtschaft, Telematik & Container-/Asset-Tracking, Zeitgenauigkeitssynchronisation, Präzisionspositionierung für Robotik.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Patch
Position: Intern
Montage: Eingebettet
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 70 x 70 mm RoHS- & Reach-konform
Material: Keramik

GNSS Feed A (Passiv)

Frequenz: 1166-1187, 1525-1559, 1559-1563, 1563-1587, 1593-1610 MHz
Standards: BeiDou (B1/B2a), GPS/QZSS (L1/L5), GLONASS (G1), Galileo (E1/E5a), SBAS (WAAS/EGNOS/GAGAN/SDCM/SNAS), L-Band-Korrekturen
Effizienz (%): 82,7, 71,5, 83,5, 83,5, 61,1
Durchschnittlicher Gewinn (dB): -0,83, -1,46, -0,78, -0,78, -2,14
Spitzen-Gewinn (dBi): 4,82, 4,94, 5,06, 5,08, 4,15
Axialverhältnis (dB): 4,42, 1,35, 1,27, 1,34, 1,82
Impedanz: 50 Ω
Polarisation: RHCP
Strahlungsmuster: Richtwirkung
Feed-Konfiguration: Dual-Pin, Dual-Feed, 4-Pin-Konfiguration

GNSS Feed B (Passiv)

Frequenz: 1166-1187, 1525-1559, 1559-1563, 1563-1587, 1593-1610 MHz
Standards: BeiDou (B1/B2a), GPS/QZSS (L1/L5), GLONASS (G1), Galileo (E1/E5a), SBAS (WAAS/EGNOS/GAGAN/SDCM/SNAS), L-Band-Korrekturen
Effizienz (%): 82,7, 71,5, 83,5, 83,5, 61,1
Durchschnittlicher Gewinn (dB): -0,83, -1,46, -0,78, -0,78, -2,14
Spitzen-Gewinn (dBi): 4,82, 4,94, 5,06, 5,08, 4,15
Axialverhältnis (dB): 4,42, 1,35, 1,27, 1,34, 1,82
Impedanz: 50 Ω
Polarisation: RHCP
Strahlungsmuster: Richtwirkung
Feed-Konfiguration: Dual-Pin, Dual-Feed, 4-Pin-Konfiguration

Datenblatt PDF herunterladen
