ISPC.91A.09.0092E Antenne ISM, LoRa, SigFox eingebettetes Patch MMCX-M RA 9,2 cm für RFID-Lesegeräte, Nahbereich 915MHz Mesh-Netzwerke, Automobil-ISM-Anwendungen

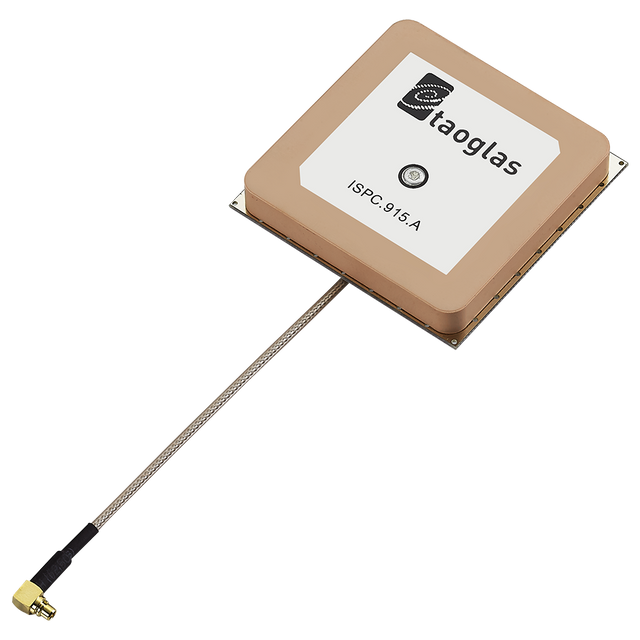

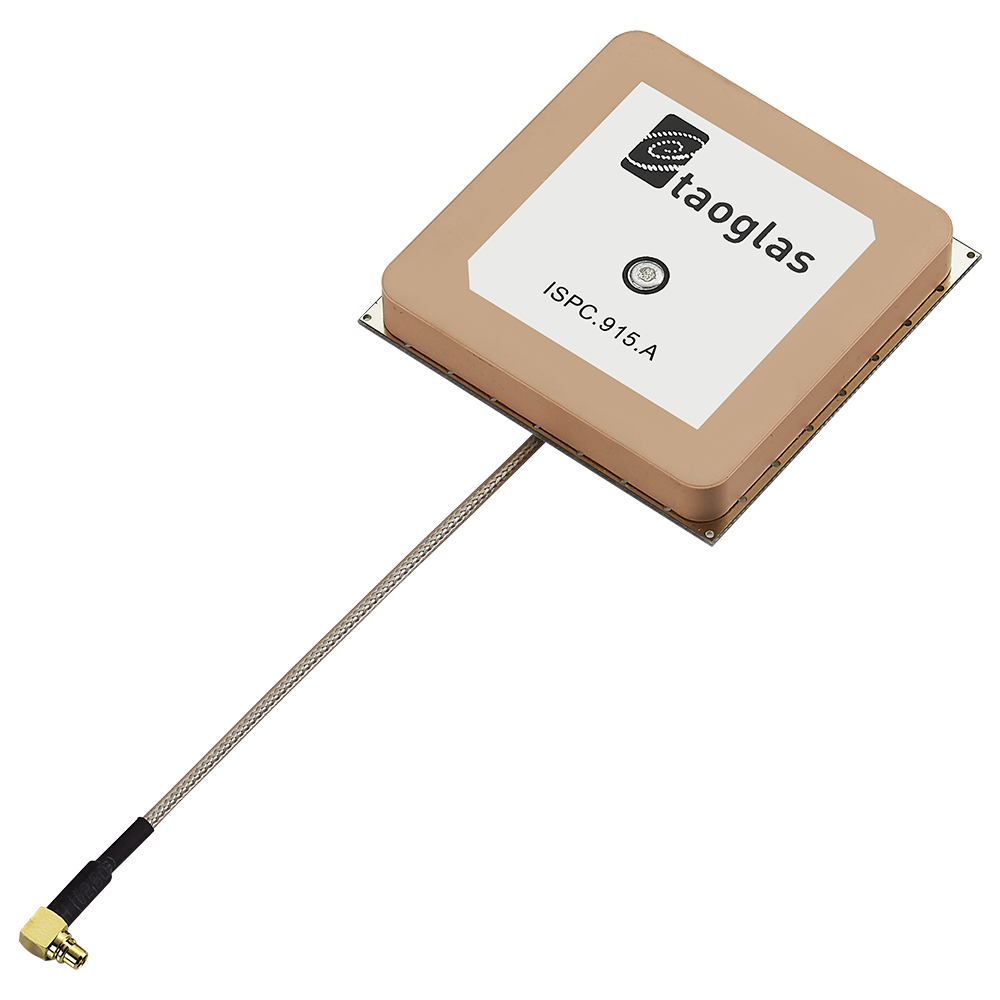

ISPC.91A ist eine eingebaute Keramik-Patch-Antenne, die für das 915MHz ISM-Band entwickelt wurde und ideal für kompakte fest installierte Wireless-Designs ist, bei denen die Antenne an einer Metalloberfläche montiert wird, die als Erdungsreferenz dient.

Sie bietet eine starke halbkugelförmige Strahlungsleistung auf einer Referenz-Erdungsebene und behält ein nützliches omnidirektionales Verhalten im Freiraum bei – was sie gut geeignet für eingebettete 915MHz-Einsätze in Fahrzeugen und Industriegeräten macht.

• Entwickelt für den Betrieb im 902–928MHz ISM-Band
• Kompaktes eingebettetes Keramik-Patch-Formfaktor
• Optimiert für die Verwendung mit einer Metallplatte / Erdungsreferenz
• Geeignet für eingebettete Automotive- und Industrie-915MHz-Systeme

Typische Anwendungen umfassen RFID-Lesegeräte, Kurzstrecken-915MHz-Mesh-Netzwerke und Automotive-ISM-Anwendungen. Kabel-, Steckverbinder- und mechanische Optionen können für Großbestellungen angepasst werden.

Stecker & Kabel

• Steckertyp: MMCX Stecker im rechten Winkel
• Kabellänge: 9,2 cm
• Kabeltyp: RG-178

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Patch
Position: Intern
LPWAN- & IoT-Kommunikation: LoRa, SigFox
Montage: Pin/Klebemontage
Kurzstrecken-Funkstandards: ISM
Typ: Einzel
Abmessungen: 49,5*49,5*7,5 mm
Gewicht: 50 g
RoHS-konform: Ja

ISM / LoRa / SigFox

Frequenz: 902-928 MHz
Impedanz: 50 Ω
Polarisation: RHCP
VSWR: <2
Durchschnittlicher Gewinn (Freiraum): -2,43 dB
Spitzengewinn (Freiraum): 3,18 dBi
Effizienz (Freiraum): 57,1%
Durchschnittlicher Gewinn (Erdungsebene): -2,55 dB
Spitzengewinn (Erdungsebene): 5,88 dBi
Effizienz (Erdungsebene): 55,6%
Max. Eingangsleistung: 5 W
Strahlungsmuster: Breitseite / Richtung Zenit
Kabeltyp: RG-178
Kabellänge: 9,2 cm
Steckertyp: MMCX Stecker im rechten Winkel
