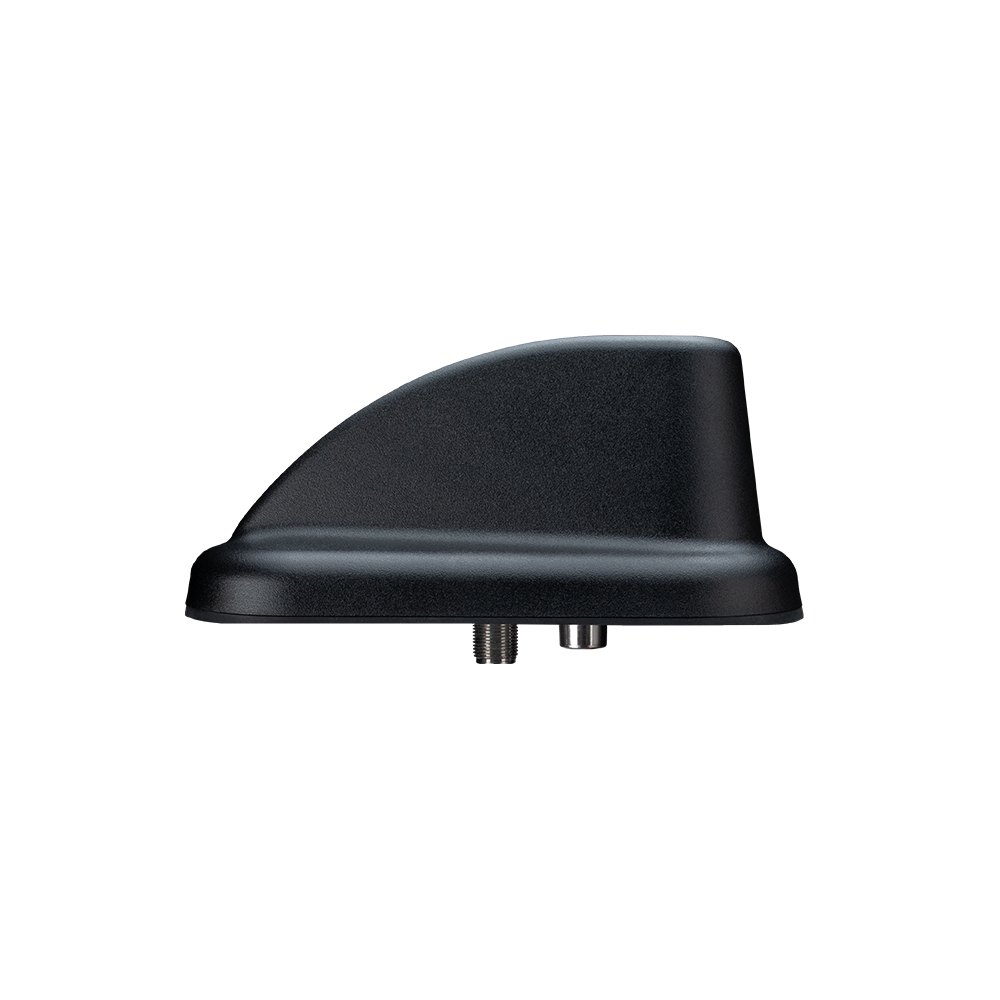

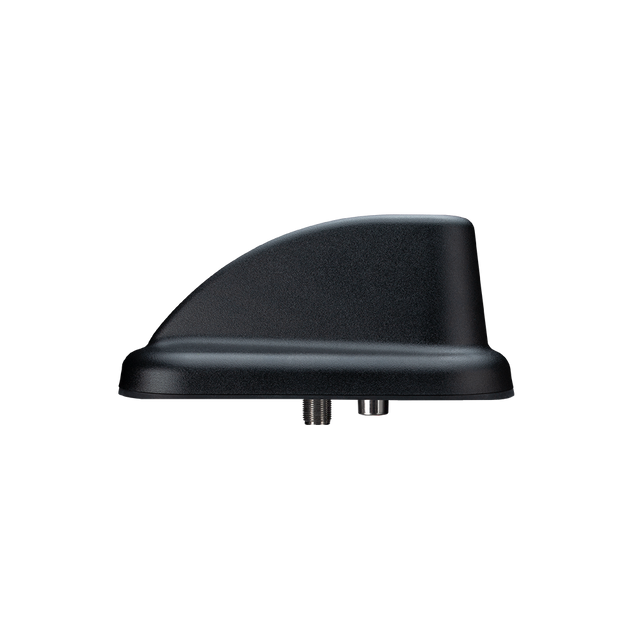

MA1044.A.ACTX.002 Antenne Extern GNSS, W-lan, AM/FM, SiriusXM Schraubmontage Sharkfin 4-in-1 IP65 für Automobil, Lkw, Baumaschinen

Diese 4-in-1 Haifischflossen-Antenne ist für die permanente Montage auf dem Fahrzeugdach konzipiert und vereint mehrere Funkdienste in einem robusten Gehäuse für sauberere Installationen und eine reduzierte Teileanzahl.

• Multi-Service-Konnektivitäten: unterstützt GNSS-Positionierung, Dualband W-lan, AM/FM/WB und SiriusXM-Empfang
• Fahrzeuggerechtes Design: ausgelegt für anspruchsvolle Automobil- und Baumaschinenumgebungen
• Verbesserter Rundfunkempfang: AM/FM/WB-Pfad beinhaltet einen integrierten Verstärker zur Erhöhung der Empfangsempfindlichkeit
• Systemintegration-freundlich: ausgelegt für den Betrieb mit einer 12V-Gleichstromleitung für die AM/FM/WB-Schaltkreise
• Anpassbar: interne Antennen, Kabel und Abschlüsse können an spezifische Projektanforderungen angepasst werden

Konnektivitäten

1x GNSS (GPS/GLONASS/Galileo/BeiDou)
1x W-lan 2.4/5.8GHz
1x SiriusXM (SDARS) 2320~2345MHz
1x AM/FM/WB 535~1605KHz, 88~108MHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Position: Außen
Befestigung: Schraubbefestigung, Permanente Montage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP65
Abmessungen: 183,64*80,91*77,27 mm
Gewicht: 0,44kg

GNSS

Frequenz: GPS: 1575,42 ± 1,023MHz; GLONASS: 1602 ± 5MHz
Rückflussdämpfung: <-15 dB (GPS L1 / GLONASS L1)
Effizienz: 60%
Spitzengewinn: +3 dBi (GPS L1 und GLONASS L1)
Durchschnittlicher Gewinn: -2dB (GPS L1 und GLONASS L1)
Polarisation: RHCP
Impedanz: 50 Ω
Anschlusstyp: FAKRA Code C Blau
Kabellänge: 29,5cm
Kabeltyp: RG-316

W-lan

Frequenz: 2400-2500MHz; 5000-5830MHz
Rückflussdämpfung: -15 dB; -10 dB
Effizienz: 70%+; 50%+
Spitzengewinn: 4,5dBi; 6dBi typ
Durchschnittlicher Gewinn: -1,3dB; > -3dB
Impedanz: 50 Ω
Anschlusstyp: FAKRA Code I Beige
Kabellänge: 20cm
Kabeltyp: RG-316

SiriusXM / SDARS

Frequenz: 2320~2345MHz
Rückflussdämpfung: <-5 dB
Effizienz: 48%+
Spitzengewinn: +4dBi
Durchschnittlicher Gewinn: > -3dB
Polarisation: LHCP
Impedanz: 50 Ω
Anschlusstyp: FAKRA Code K Curry
Kabellänge: 34cm
Kabeltyp: RG-316

AM/FM/WB

Frequenz: AM: 535~1605KHz; FM: 88~108MHz
Anschlusstyp: FAKRA Code A Schwarz
Kabellänge: 24,5cm
Kabeltyp: RG-316
