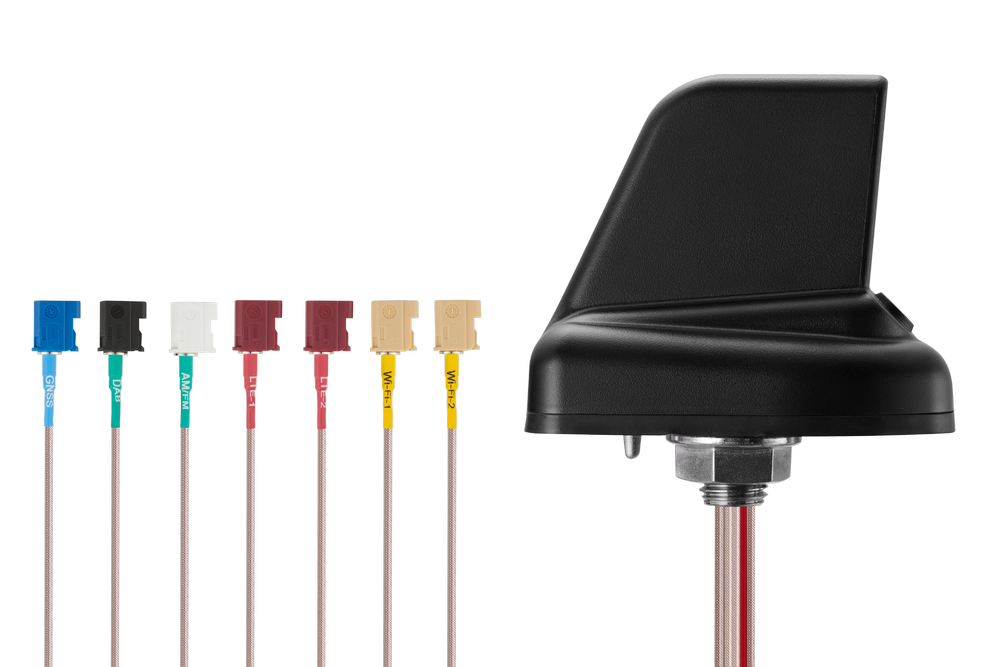

MA1047.A.LBICGTT.001 Antenne Extern 5G, 4G/LTE, GNSS, W-lan, AM/FM, DAB Fahrzeugmontage Sharkfin SuperCombo 7-in-1 für Transport und Flottenmanagement, Autonomes Fahren und Robotik, FirstNet, Einsatzkräfte und Notfalldienste

Diese kompakte 7-in-1 Haifischflossen-Antenne für Fahrzeuge integriert Multi-Netzwerk-Konnektivitäten in einem einzigen flachen Gehäuse für den Einsatz im Automobil- und Nutzfahrzeugbereich.

• Multi-Radio-Konnektivität: kombiniert Mobilfunk, GNSS, W-lan, AM/FM und DAB in einem Gehäuse
• Fahrzeugdachmontage: entwickelt für die direkte Montage auf dem Fahrzeugdach für eine saubere, unauffällige Installation
• Robustes Gehäuse: IP67-zertifizierter Schutz für anspruchsvolle Außen- und Fahrzeugumgebungen
• Anpassbar: Kabel, Anschlüsse und Antennenoptionen können an die Installation angepasst werden

Konnektivitäten

1x GNSS (L1)
2x 5G/4G MIMO
2x W-lan MIMO (2,4/5,8 GHz)
1x AM/FM / WB
1x DAB

Technische Spezifikationen

Betriebstemperatur: -40 - +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: 96 x 80 x 60 mm Versetztes RG-178 mit FAKRA-Anschlüssen RoHS- & Reach-konform

GNSS (Aktiv, L1)

Frequenz: 1561-1603 MHz
Standards: GPS/GLONASS/BeiDou/Galileo (L1/E1/G1/B1) + SBAS
Polarisation: RHCP
Impedanz: 50Ω
LNA-Verstärkung: 30dB
Rauschzahl: 2,2dB
Stromaufnahme: 39mA
Anschlusstyp: FAKRA-Serienanschlüsse
Kabellänge: 45cm
Kabeltyp: RG-178

Mobilfunk (2x 5G/4G MIMO)

Frequenz: 617-698, 698-806, 824-960, 1427-1518, 1710-2200, 2300-2690, 3300-5000, 5150-5925 MHz
Standards: 5GNR/4G/3G/2G, NB-IoT, Cat-M
Impedanz: 50Ω
Polarisation: Linear
Max. Eingangsleistung: 10W
Anschlusstyp: FAKRA-Serienanschlüsse
Kabellänge: 45cm
Kabeltyp: RG-178

W-lan (2x MIMO)

Frequenz: 2400-2500, 5150-5850 MHz
Standards: W-lan
Impedanz: 50Ω
Polarisation: Linear
Max. Eingangsleistung: 10W
Anschlusstyp: FAKRA-Serienanschlüsse
Kabellänge: 45cm
Kabeltyp: RG-178

AM/FM / WB

Standards: AM/FM / WB
Anschlusstyp: FAKRA-Serienanschlüsse
Kabellänge: 45cm
Kabeltyp: RG-178

DAB

Standards: DAB
Anschlusstyp: FAKRA-Serienanschlüsse
Kabellänge: 45cm
Kabeltyp: RG-178
