Beschreibung

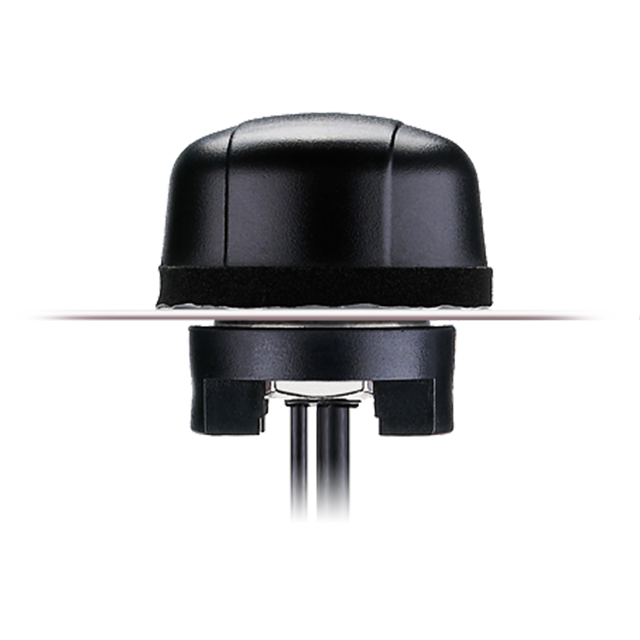

Hercules MA106 ist eine robuste 2-in-1-Kombinationsantenne, die Multikonstellations-GNSS (GPS/GLONASS/Galileo) mit Penta-Band-Mobilfunkabdeckung in einem flachen, permanenten Schraubbefestigungs-Gehäuse vereint. Sie wurde für zuverlässige Positionsbestimmung und Mobilfunkverbindung bei Asset-Tracking und Fernüberwachungsanwendungen entwickelt.
- 2-in-1-Kombinationsdesign: GNSS + Mobilfunk in einem kompakten Gehäuse
- Permanente Schraubbefestigung: geeignet für Fahrzeuge und fest installierte Außenanlagen
- Optimierte GNSS-Leistung: integriertes LNA-Design für starken Empfang
- Robustes Gehäuse: UV-beständige, vandalismussichere Konstruktion für raue Umgebungen
- Montageflexibilität: kann auf Metall- oder Nichtmetallflächen mit einer integrierten Ground-Plane-Basis und einer Dichtungsschaumdichtung montiert werden, um das Eindringen von Wasser am Befestigungsloch zu verhindern
Technische Daten
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Patch
Mobilfunktechnologien: 3G
Position: Außen
Montage: Schraubbefestigung (Permanente Montage)
Satellitennavigation: GNSS
Typ: Kombination
Schutzart: IP65
Abmessungen: 48*48*29mm RoHS- & REACH-konform
Gewicht: 267g
Mobilfunk (Penta-Band 2G/3G)
Frequenz: 824-896, 880-960, 1710-1880, 1850-1990, 1920-2170 MHz
Standards: GSM/GPRS/CDMA/EVDO/UMTS/HSPA/WCDMA
Impedanz: 50 Ohm
Polarisation: Linear
VSWR: <3,5:1
Eingangsleistung: max. 10 Watt
Anschlusstyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD200
GNSS (Aktiv GPS/GLONASS/Galileo)
Frequenz: 1574~1610MHz
Standards: GPS/GLONASS/Galileo
Polarisation: RHCP
Impedanz: 50 Ohm
VSWR: max. 2,0
Patch-Gewinn: 1575,42MHz: 2,5dBi Typ. @Zenit; 1602MHz: 2,0dBi Typ. @Zenit
Außerbanddämpfung: fo ± 140 MHz 15dB min. (fo = 1592MHz)
Eingangsspannung: Min: 1,8V Typ. 3,0V Max: 5,5V
Gesamtgewinn @ Zenit: 22dB / 28dB / 31dB
Stromaufnahme: 5mA / 10mA / 23mA
Rauschzahl: 2,6dB / 2,6dB / 2,9dB
Anschlusstyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: RG174
