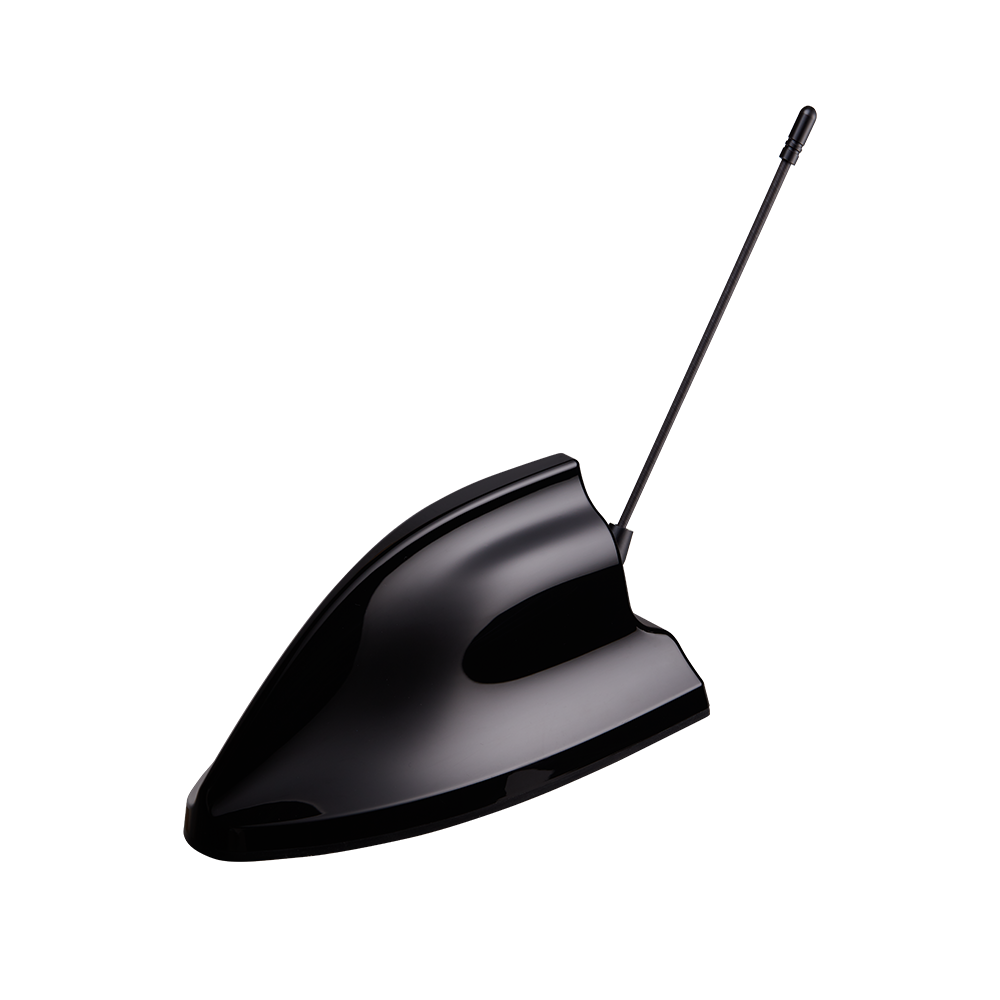

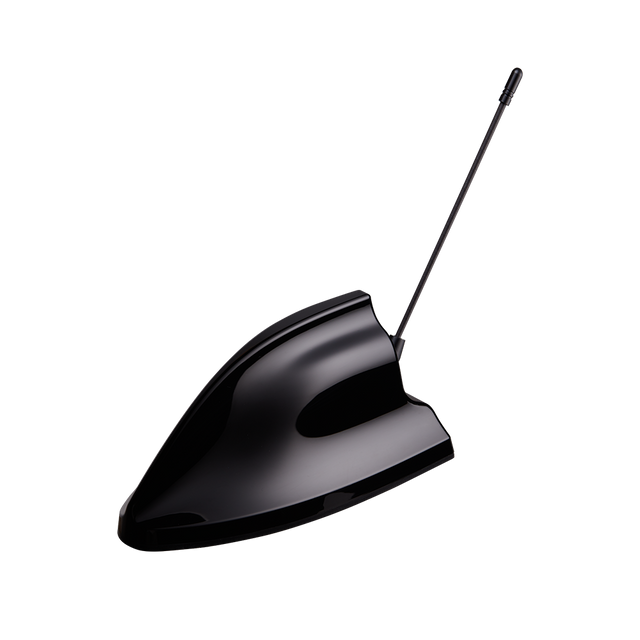

MA1290.K.LBICGRT.001 Antenne Extern MIMO 5G, GNSS, W-lan, AM/FM, VHF/UHF Schraubmontage 7-in-1 Raptor III Sharkfin für Transport und Flottenmanagement, Autonomes Fahren und Robotik, FirstNet, Notfalldienste

Diese 7-in-1 Haifischflossen-Kombinationsantenne integriert Multi-Netzwerk-Konnektivitäten in eine einzelne, unauffällige Fahrzeugdachlösung. Sie unterstützt aktives GNSS für die Positionsbestimmung, mehrere Mobilfunkelemente für großflächige Konnektivität, Dual-Band W-lan für lokale Datenverbindungen, AM/FM-Rundfunkempfang sowie einen Peitschen-basierten VHF/UHF/LMR/TETRA-Pfad für spezielle Funksysteme.

• All-in-One Dachmontage-Design: reduziert den Bedarf an mehreren separaten Antennen.
• Automobilgerechte Bauform: für die direkte Montage auf dem Fahrzeugdach mit einer Einloch-Installationsmethode konzipiert.
• Multi-Netzwerk-Abdeckung: entwickelt für Transport, Flottenmanagement und vernetzte Fahrzeugplattformen, die Mobilfunk, GNSS und W-lan in einem Gehäuse benötigen.

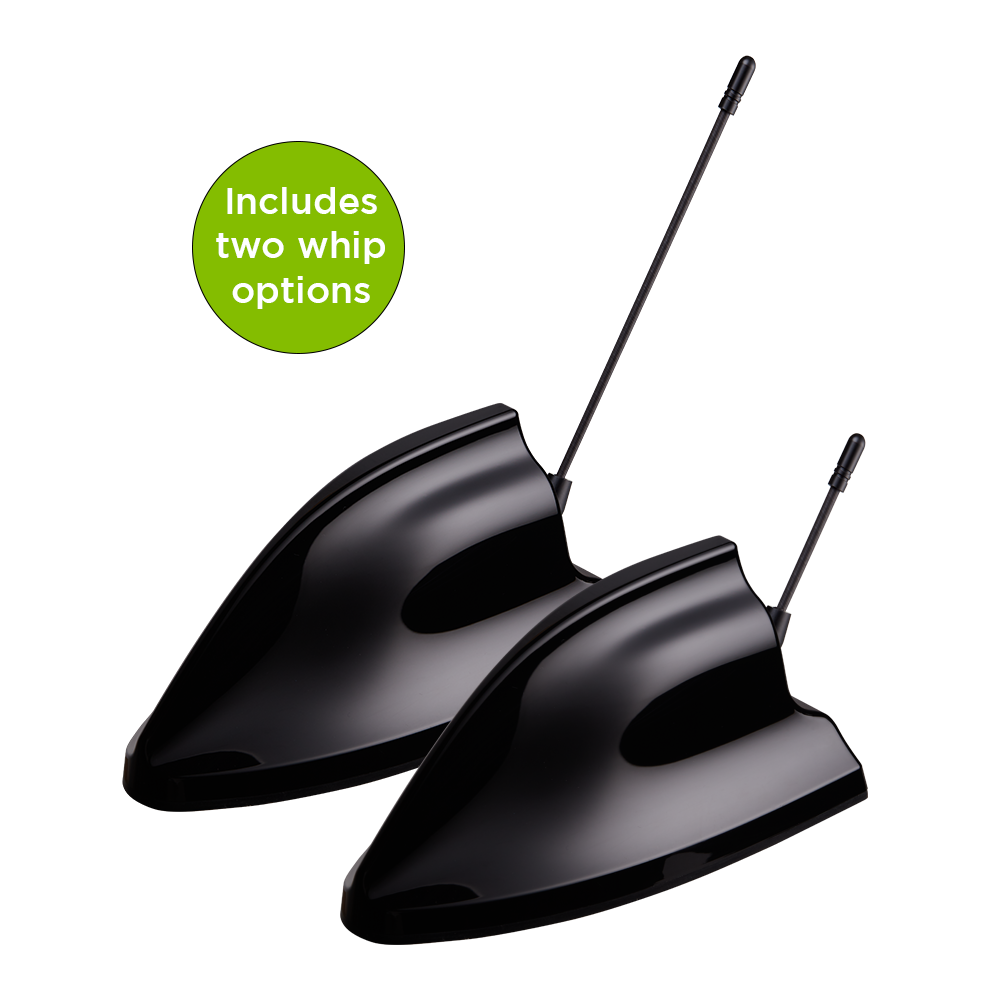

• Unterstützung spezieller Kommunikation: beinhaltet eine Peitschenlösung zur Abdeckung regionaler VHF/UHF/LMR/TETRA-Anforderungen, abhängig von der verwendeten Peitsche.

Konnektivitäten

1x Aktives GPS/GLONASS/BeiDou/Galileo L1/B1/E1
2x Weltweite 5G/4G MIMO
2x 2,4 GHz/5,8 GHz Dual-Band W-lan MIMO
1x Aktives AM/FM
1x VHF/UHF/LMR/TETRA 700-900MHz (abhängig von verwendeter Peitsche)

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO, Peitsche
Mobilfunktechnologien: 5G
Standort: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
Schutzart: IP67
Abmessungen: 190 x 95 x 92 mm Kabel: 3 m RG-174 Kabel und TGC-1.5DS Anschluss: SMA(M), RP-SMA(M)
Gewicht: 972 g

GNSS (Aktiv)

Standards: GPS/GLONASS/BeiDou/Galileo (L1/B1/E1)
Frequenz: 1561-1602 MHz
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 2,0:1
Spitzenverstärkung (dBi): 2,8-3,7
Anschlusstyp: SMA(M)
Kabellänge: 300 cm

5G/4G Mobilfunk MIMO (2x)

Standards: 5GNR/4G (Fallback 3G/2G möglich, falls nicht verfügbar)
Frequenz: 617-960, 1427-2690, 3300-5000 MHz
Impedanz: 50Ω
Polarisation: Linear
Maximale Eingangsleistung: 10 W
Strahlungsmuster: Rundstrahlend
Anschlusstyp: SMA(M)
Kabellänge: 300 cm

W-lan Dual-Band MIMO (2x)

Standards: W-lan (2,4 GHz / 5,8 GHz)
Frequenz: 2400-2500, 5150-5850 MHz
Impedanz: 50Ω
Polarisation: Linear
Maximale Eingangsleistung: 10 W
Strahlungsmuster: Rundstrahlend
Anschlusstyp: RP-SMA(M)
Kabellänge: 300 cm

AM/FM (Aktiv)

Frequenz: 535-1605 kHz (AM), 88-108 MHz (FM)
FM LNA Verstärkung @12V: 15 dB
Anschlusstyp: SMA(M)
Kabellänge: 300 cm

VHF/UHF/LMR/TETRA (Peitsche)

Frequenz: 135-900 MHz (Abdeckung abhängig von verwendeter Peitsche)
Polarisation: Linear - Vertikal
Impedanz: 50Ω
VSWR (max.): 3,8:1
Effizienz (typ.): 30 %
Spitzenverstärkung (typ.): 1,6 dBi
Durchschnittliche Verstärkung (typ.): -5 dB
Rückflussdämpfung: -11,5 dB
Kabeltyp: TGC-200
Kabellänge: 300 cm
Anschlusstyp: Mini UHF(M)
