Beschreibung
Eine kompakte 3-in-1 Antenne zur dauerhaften Montage, die zuverlässige GNSS-Positionierung, zellulare Konnektivität und dualband W-lan in einem robusten Gehäuse bietet. Sie eignet sich für die Außenmontage an Fahrzeugen und im Freien, wo wenig Platz vorhanden ist und eine stabile Konnektivität erforderlich ist.
- 3-in-1 Kombinationsdesign: GNSS + 5G/4G zellulare + dualband W-lan Unterstützung in einem Gehäuse
- Robustes Gehäuse: UV-beständiges Gehäuse für den Außeneinsatz
- Flexible Montage: Zur Montage durch ein Gehäuse vorgesehen, wobei die Antenne von innen am Gerät befestigt wird
Konnektivitäten
1x 5G/4G Zellulare Antenne
1x Dualband W-lan Antenne (2,4/5,8 GHz)
1x Aktive GPS/Galileo und GLONASS Antenne
Installation / Umweltbedingungen
Die MA145 Antenne kann an Metall- und Kunststoffstrukturen montiert werden, funktioniert jedoch am besten auf einer Metall-Grundfläche, wenn die unteren Frequenzbänder benötigt werden.
Die Antenne arbeitet auch gut mit kurzen Kabeln unter 1 m an Kunststoffstrukturen, jedoch werden mindestens 1 m Kabellänge für eine stabile Antennenleistung empfohlen.
Bei Montage auf einer Grundfläche funktioniert die MA145 bei allen Frequenzen mit Kabeln bis zu 3 Metern Länge gut.

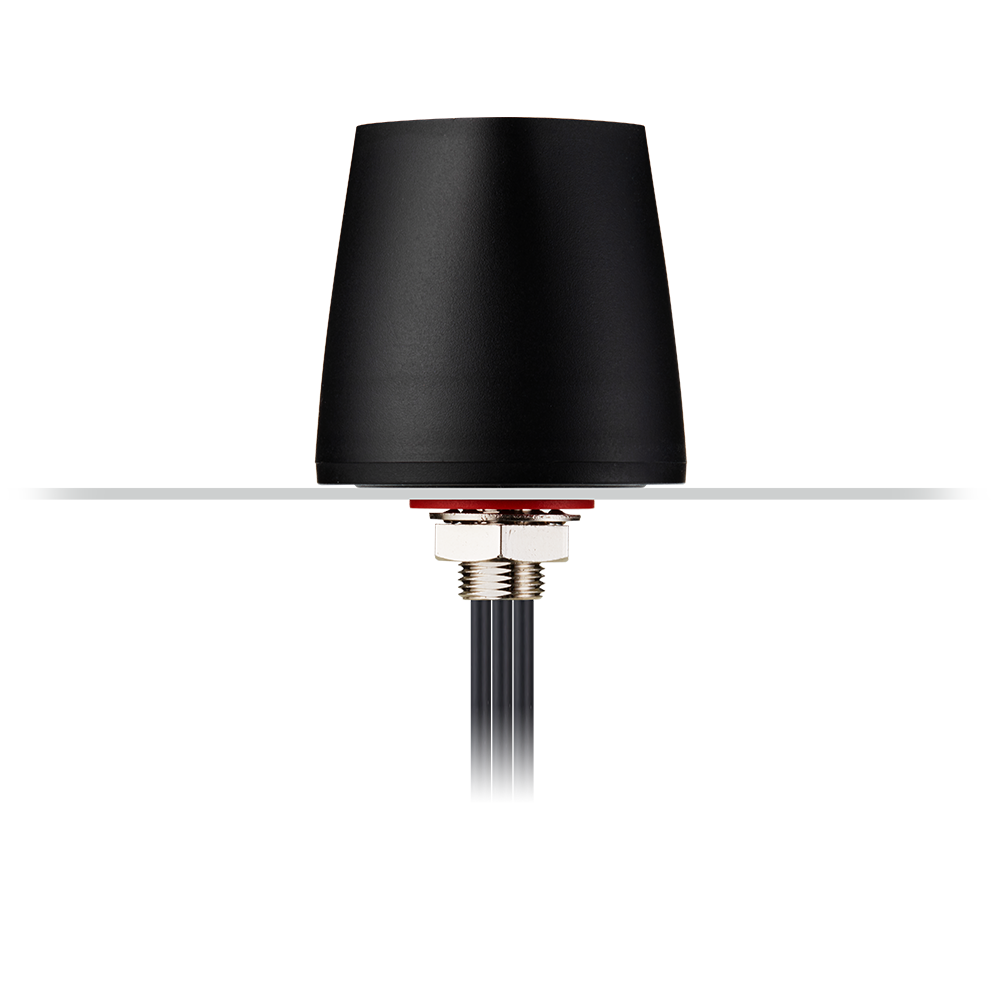

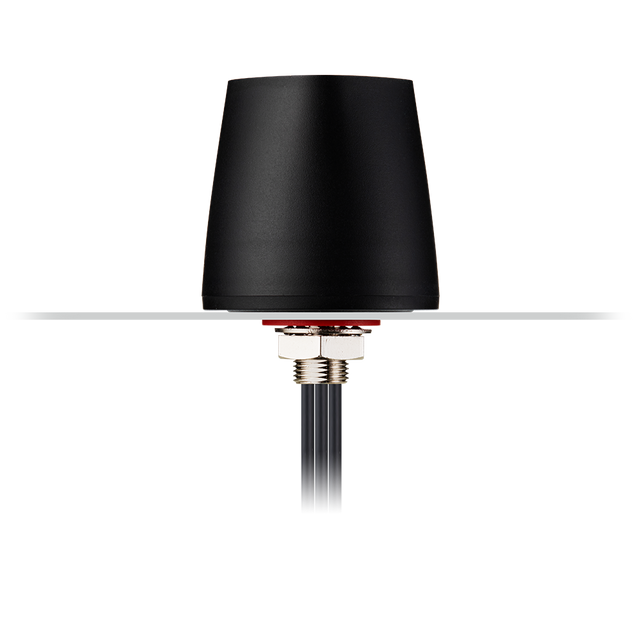

Sie wird von innen im Gehäuse des Anwendergeräts montiert, und das kleine Gewinde ermöglicht die Installation auch bei minimalem Platz.
Hinweis: Die MA145 kann an einem Metallgehäuse montiert werden, ist jedoch nicht geeignet für die Montage an einem Metallgehäuse, wenn das Kabel sich innerhalb des Gehäuses befindet.
Technische Daten
Betriebstemperatur: -40°C bis 85°C
Zellulare Technologien: 5G
Position: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
Schutzart: IP67
Impedanz: 50Ω
VSWR (max.): 2,0:1
Abmessungen: 50 mm Durchmesser x 48,5 mm Kabel und Stecker anpassbar RoHS- & REACH-konform
Gewicht: 100 g
5G/4G Zellulare
Frequenz: 617~698, 698~806, 824~960, 1427~1518, 1710~2200, 2490~2690, 3300~4200 MHz
Standards: 5G NR (FR1), 4G/LTE, 3G, 2G
Impedanz: 50Ω
Polarisation: Linear
Max. Leistungseingang: 10 W
Strahlungsmuster: Rundstrahlend
Steckertyp: SMA(M)
Kabellänge: 100 cm
Kabeltyp: RG-174
GNSS (Aktiv)
Frequenz: 1575,42, 1602 MHz
Standards: GPS/Galileo/GLONASS
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 2,0:1
Verstärkung @3V (dBi): 27 ± 3, 28 ± 3
Steckertyp: SMA(M)
Kabellänge: 100 cm
Kabeltyp: RG-174
W-lan (Dualband)
Frequenz: 2400~2500, 5150~5850 MHz
Standards: 2,4 GHz W-lan, 5,8 GHz W-lan
Impedanz: 50Ω
Polarisation: Linear
Max. Leistungseingang: 10 W
Strahlungsmuster: Rundstrahlend
Spitzenverstärkung (dBi): 3,5 (2,4 GHz), 3,6 (5,8 GHz)
Steckertyp: RP-SMA(M)
Kabellänge: 100 cm
Kabeltyp: RG-174
