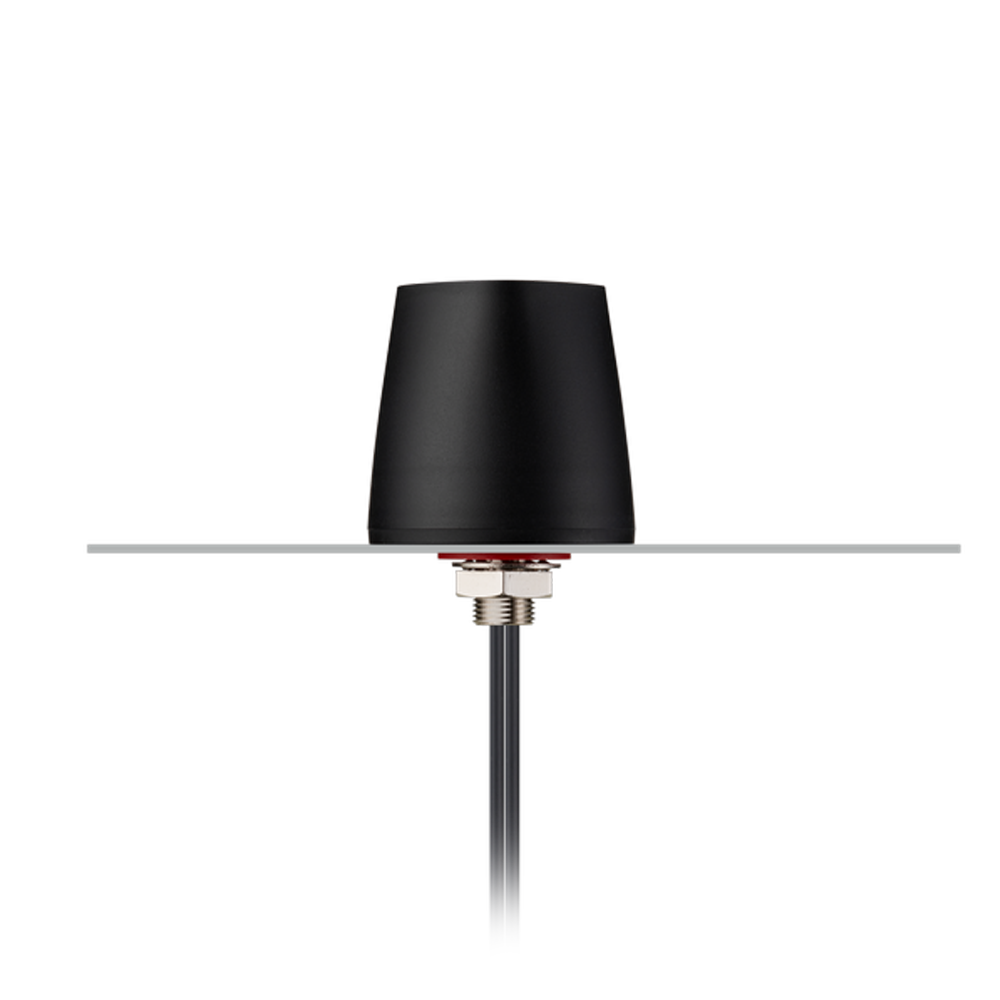

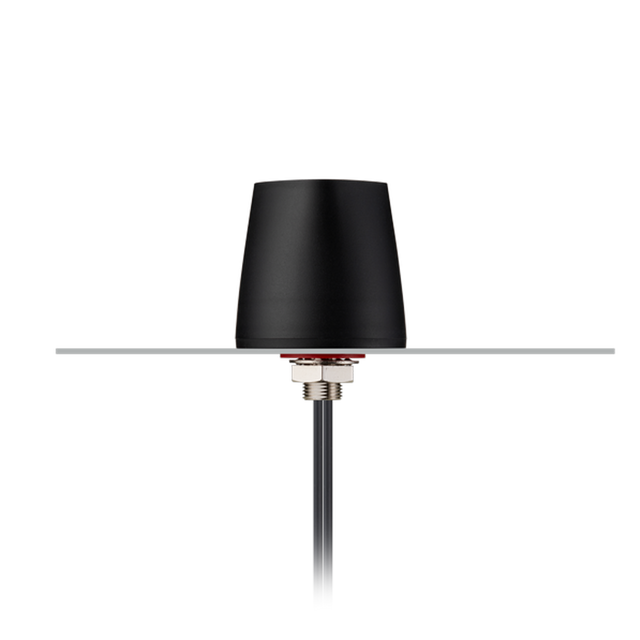

MA147.A.BC.006 Außenantenne Extern 5G, W-lan Dauerhafte Montage Olympian II 2-in-1 für Smart Metering und Fernüberwachung, Digital Signage, Transport und Telematik

Olympian II ist eine kompakte 2-in-1 Dauerbefestigungsantenne, die breitbandige 5G/4G Mobilfunkabdeckung mit dualem W-lan kombiniert, um eine zuverlässige Konnektivität für Fahrzeuge und Außenanlagen zu gewährleisten.

• 2-in-1 Kombinationsdesign: Mobilfunk + duales W-lan in einem einzigen kompakten Gehäuse
• Robuste Outdoor-Haltbarkeit: IP67-zertifiziertes Gehäuse aus UV-beständigem ABS für lange Lebensdauer
• Flexible Montage: für dauerhafte Installation bei begrenztem Platz konzipiert
• Keine Massefläche erforderlich für flexible Installation

Konnektivitäten

1x Mobilfunkantenne
1x Dual-Band W-lan® Antenne

Installation / Umwelt

Der Olympian II ist ideal für den externen Einsatz an Fahrzeugen und Außenanlagen, die Mobilfunk- und W-lan®-Konnektivität benötigen.

Die Antenne kann an Metall- und Kunststoffstrukturen montiert werden, funktioniert jedoch bei Bedarf der unteren Frequenzbänder am besten, wenn sie auf einer Metall-Massefläche montiert ist. Die Antenne arbeitet auch gut mit kurzen Kabeln unter 1 m an Kunststoffstrukturen; für eine stabile Antennenleistung wird jedoch eine Mindestkabellänge von 1 m empfohlen. Bei Montage auf einer Massefläche funktioniert sie bei allen Frequenzen mit Kabeln bis zu 3 Metern Länge gut.

Das IP67-zertifizierte Gehäuse besteht aus einem langlebigen, UV-beständigen ABS-Material, das vandalismusresistent ist. Ein integrierter Gummidichtring unter dem Gehäuse verhindert das Eindringen von Wasser unter die Antenne. Die Montage erfolgt von innen am Gehäuse des Anwendergeräts, und das kleine Gewinde ermöglicht die Installation auch bei minimalem Platzangebot.

Hinweis: Kompatibel mit der Montage an einem Metallgehäuse; jedoch wird die Verwendung in Situationen, in denen das Kabel innerhalb eines Gehäuses verlegt wird, nicht empfohlen.

Technische Daten

Betriebstemperatur: -40°C bis 85°C
Mobilfunktechnologien: 5G
Standort: Außen
Montage: Schraubbefestigung
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Schlagfestigkeit: IK10
Abmessungen: 50 mm Durchmesser x 48,5 mm Kabel und Stecker anpassbar RoHS- & REACH-konform
Gewicht: 100 g

5G/4G Mobilfunk

Frequenz: 617~698, 698~806, 824~960, 1427~1518, 1710~2200, 2490~2690, 3300~4200 MHz
Impedanz: 50Ω
Polarisation: Linear
Max. Eingangsleistung: 10W
Strahlungscharakteristik: Rundstrahlend
Steckertyp: SMA(M)
Kabellänge: 100 cm
Kabeltyp: TGC-1.5DS

W-lan (Dual-Band)

Frequenz: 2400~2500, 5150~5850 MHz
Impedanz: 50Ω
Polarisation: Linear
Max. Eingangsleistung: 10W
Strahlungscharakteristik: Rundstrahlend
Steckertyp: RP-SMA(M)
Kabellänge: 100 cm
Kabeltyp: TGC-1.5DS
