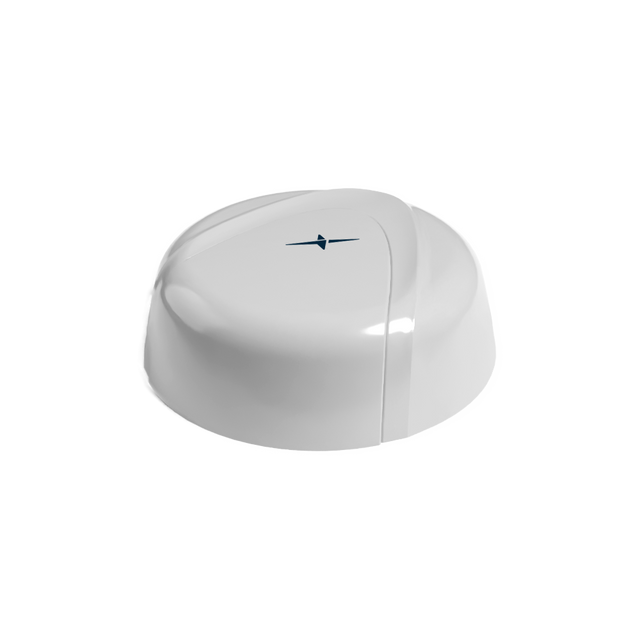

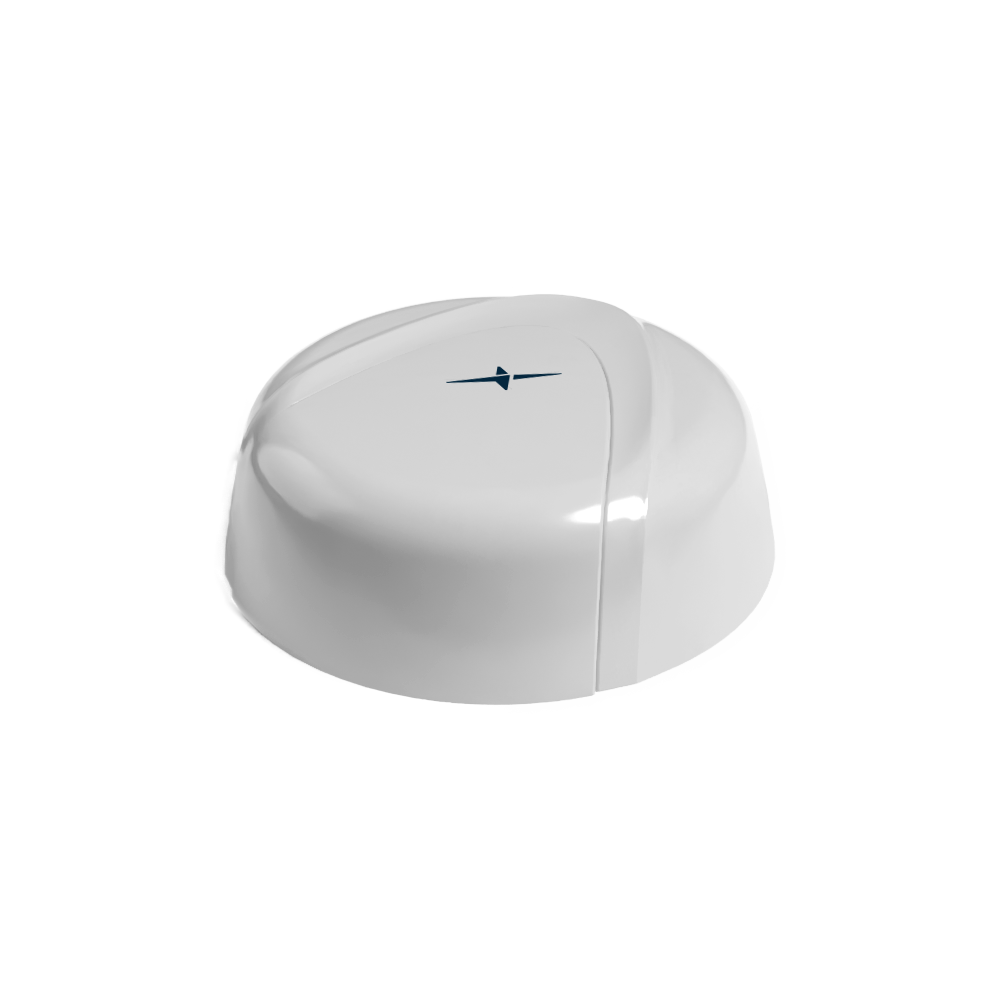

MA1507.C.001 Außenantenne 4x4 MIMO 5G, GNSS, W-lan Schraubmontage Synergy 7-in-1 für Next Generation OEM Automotive Connectivity, Multimedia, Navigation und Telematiksysteme, V2V, V2X und Flottenmanagement-Anwendungen, Echtzeit-HD-Video-Streaming

Diese Synergy 7-in-1 Permanent-Montageantenne integriert leistungsstarkes zellulares MIMO, W-lan MIMO und aktives GNSS in einer robusten Dachmontagelösung für Fahrzeug-Konnektivitäten. Entwickelt für anspruchsvolle Echtzeit-Datenanwendungen, sorgt sie für hohe Durchsatzraten und zuverlässige Positionsbestimmung und vereinfacht gleichzeitig die Installation mehrerer Funkgeräte.

• 7-in-1 Multi-Radio-Integration: kombiniert 5G/4G Mobilfunk, W-lan und GNSS in einem Gehäuse
• Für raue Umgebungen gebaut: wasserdichtes Gehäuse mit IP67-Zertifizierung
• Optimiert für mobile Plattformen: ideal für Fahrzeugdachmontagen mit konstant hoher Leistung
• Unterstützt Echtzeitanwendungen: Streaming, Telematik und vernetzte Fahrzeugsysteme

Typische Anwendungen umfassen: Next Generation OEM Automotive Konnektivitäten; Multimedia-, Navigations- und Telematiksysteme; V2V, V2X und Flottenmanagement-Anwendungen; Echtzeit-HD-Video-Streaming; First Net Responder Router.

Konnektivitäten

4x 5G/4G MIMO 600MHz-6GHz
2x W-lan 2.4GHz/5GHz MIMO
1x Aktives GNSS (GPS/GLONASS/BeiDou)

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO, Patch
Mobilfunktechnologien: 5G
Position: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
Abmessungen: Ø161*55mm Kabel: gestaffelt 225-300mm RG-174 Anschlüsse: SMA(M)
Gewicht: 2100g

5G/4G MIMO (4x)

Frequenz: 600-6000 MHz
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
Anschlusstyp: SMA(M)
Kabellänge: 22,5-30cm (gestaffelt)
Kabeltyp: RG-174

W-lan MIMO (2x)

Frequenz: 2400~2500, 5150~5850 MHz
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
Anschlusstyp: RP-SMA(M)
Kabellänge: 22,5-30cm (gestaffelt)
Kabeltyp: RG-174

GNSS (Aktiv)

Standards: GPS/GLONASS/BeiDou
Frequenz: 1561-1602 MHz
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 2,5
Gewinn@3V (dBic): 31,7 ± 3 (1561 MHz), 32,4 ± 3 (1575,42 MHz), 32,4 ± 3 (1602 MHz)
Anschlusstyp: SMA(M)
Kabellänge: 22,5-30cm (gestaffelt)
Kabeltyp: RG-174
