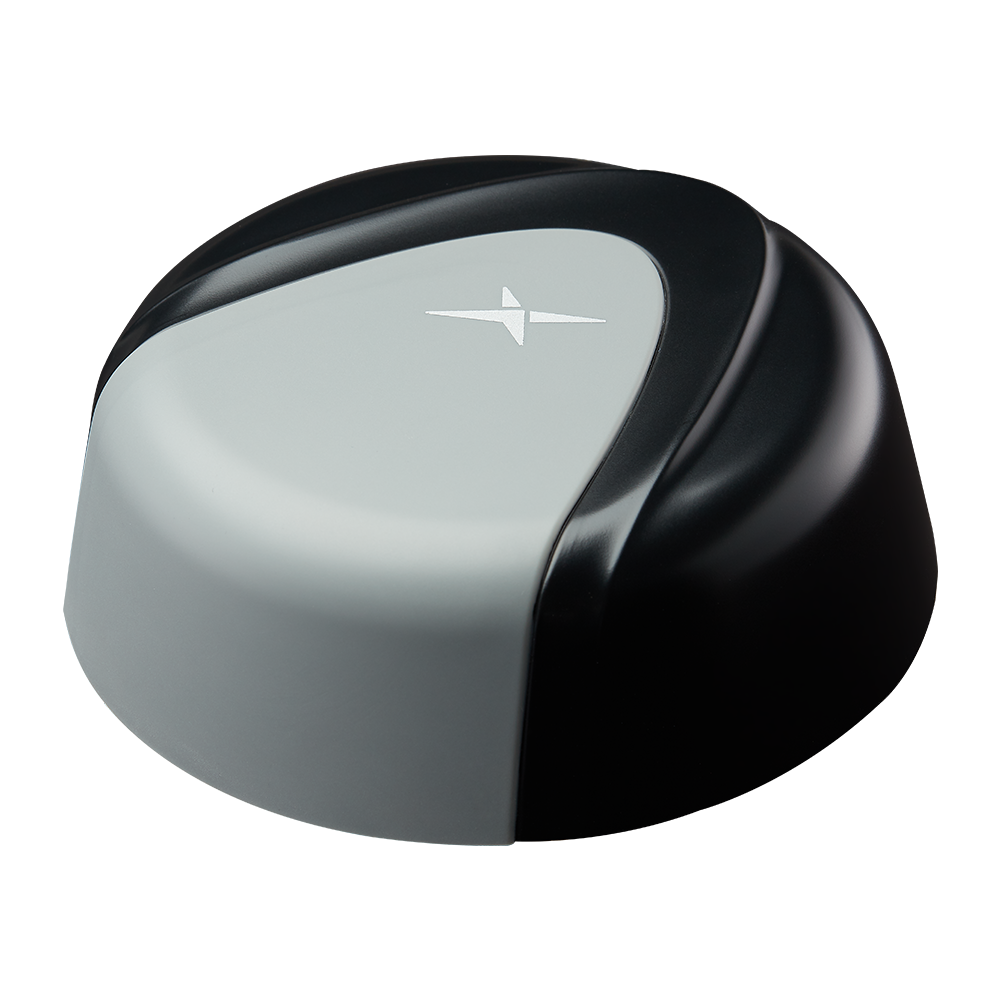

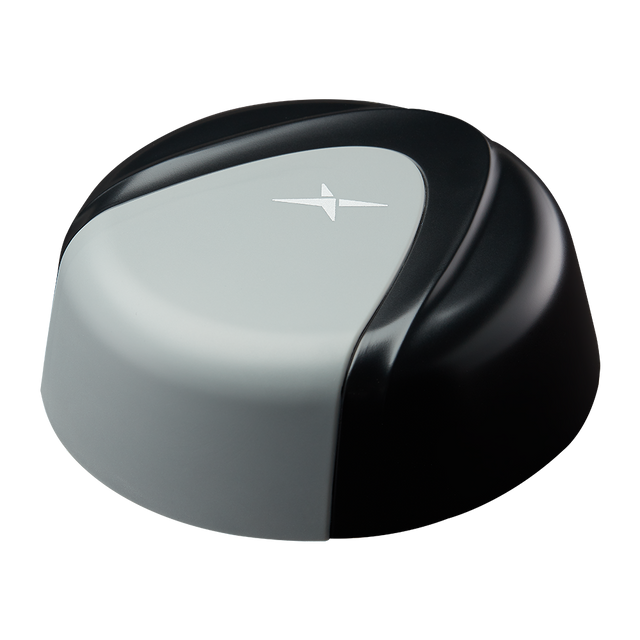

MA1510.AK.001 Außenantenne 4x4 MIMO 5G, GNSS, W-lan 6E/7 Schraubmontage Synergy 10-in-1 für Multimedia, Navigation und Telematiksysteme, V2V, V2X und Flottenmanagement-Anwendungen, Echtzeit-HD-Video-Streaming, First Net Responder Router

Der Synergy MA1510 ist eine robuste, fest installierte Multi-Antennen-Lösung für Fahrzeugdachmontagen, die Mobilfunk, W-lan und Satellitennavigation in einem einzigen, nach IP67 zertifizierten Gehäuse vereint. Er wurde entwickelt, um Hochdurchsatz-Konnektivitäten und zuverlässige Positionsbestimmung für anspruchsvolle Einsätze im Fahrzeug und in Flotten bereitzustellen.

• Robustes Outdoor-Gehäuse: IP67-zertifiziertes wasserdichtes Design für raue Umgebungen
• Hochleistungs-MIMO: unterstützt Multi-Stream-Konnektivitäten für schnelleren Uplink/Downlink und verbesserte Zuverlässigkeit
• Integrierte Positionsbestimmung: optimierte GNSS-Patch-Antenne für Ortungsdienste
• Für Fahrzeuge konzipiert: vorgesehen für dachmontierte Automobil- und Transportanwendungen

Typische Anwendungen umfassen Next Generation OEM Automotive Konnektivitäten, Multimedia-, Navigations- und Telematiksysteme, V2V, V2X und Flottenmanagement-Anwendungen, Echtzeit-HD-Video-Streaming und First Net Responder Router.

Konnektivitäten

4x 5G/4G MIMO 600MHz - 6000MHz
5x W-lan MIMO 2.4GHz/5.8/7.125GHz
1x Aktives GPS/GLONASS/BeiDou (GNSS)

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Ort: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
VSWR: 2:1
Frequenzbereich: 600MHz - 6000MHz
Abmessungen: 160mm x 160mm x 57,47mm
Gewicht: 2700g

5G/4G MIMO (4x)

Frequenz: 617-698, 698-824, 824-960, 1427-1518, 1710-2200, 2300-2690, 3300-5000, 5150-5925 MHz
Standards: 5GNR/4G/3G/2G, NB-IoT, Cat M
Impedanz: 50Ω
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung: 10W
Steckertyp: FAKRA D
Kabellänge: 500cm (0,3m RG-174 + 4,7m TGC-200)
Kabeltyp: RG-174, TGC-200

W-lan MIMO (5x)

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Standards: 802.11n, 802.11ac
Impedanz: 50Ω
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung: 10W
Steckertyp: FAKRA I
Kabellänge: 500cm (0,3m RG-174 + 4,7m TGC-200)
Kabeltyp: RG-174, TGC-200

GNSS (Aktiv)

Frequenz: 1561, 1575,42, 1602 MHz
Standards: GPS/GLONASS/BeiDou
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 2,5
Gewinn@3V (dBic): 31,7 ± 3, 32,4 ± 3, 32,4 ± 3
Steckertyp: FAKRA C
Kabellänge: 500cm (0,3m RG-174 + 4,7m TGC-200)
Kabeltyp: RG-174, TGC-200
