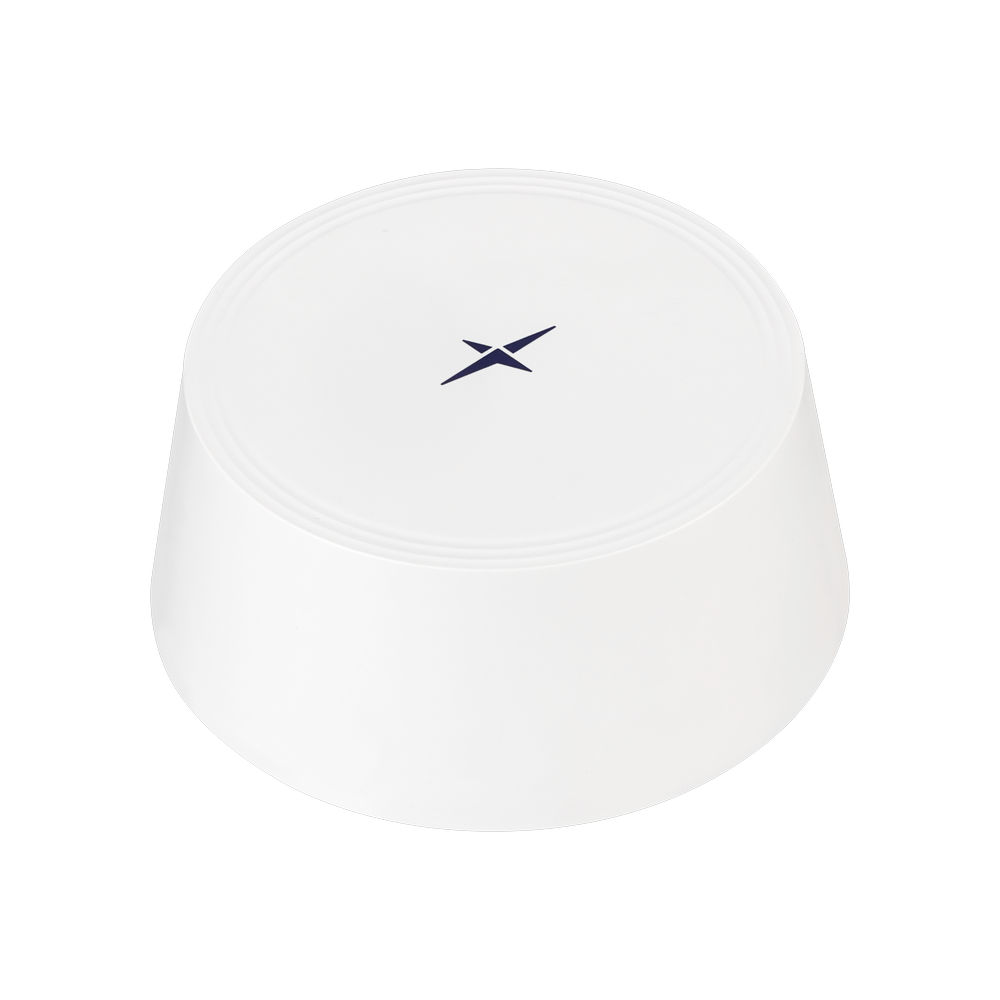

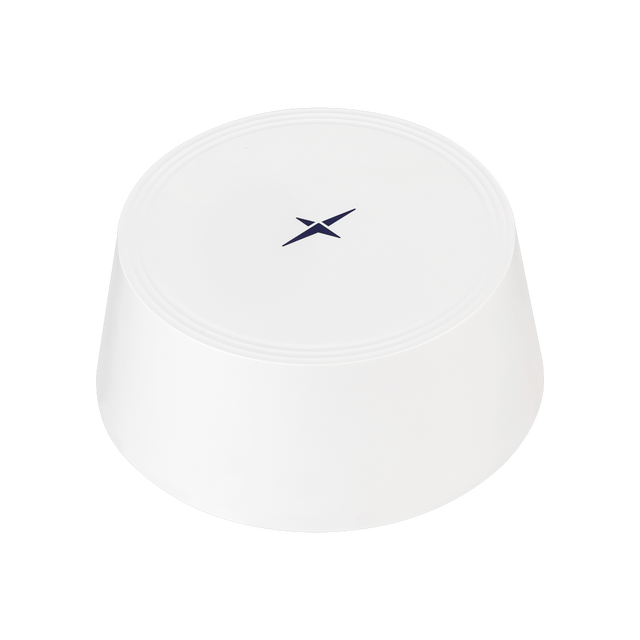

MA1556.W.AK.001 Externe Router-Antenne IP67 5G, GNSS, W-lan 6E/7 Schraubmontage Synergy X 6-in-1 für Autonomes Fahren, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung

Diese Synergy X 6-in-1 Antenne zur dauerhaften Montage integriert leistungsstarkes 5G/4G MIMO, aktives Multiband-GNSS und Multiband W-lan MIMO in einem einzigen flachen Gehäuse für Router der nächsten Generation.

• Hochpräzise GNSS-Unterstützung: Entwickelt zur Unterstützung eines breiten GNSS-Spektrums für hochgenaue Positionsbestimmung und robuste Tracking-Leistung.
• Breitbandige Mobilfunkabdeckung: Unterstützung von 600 MHz bis 6 GHz zur Abdeckung eines großen Bereichs von 5G/4G-Bändern.
• Zukunftssicheres W-lan: Multiband-W-lan-Abdeckung einschließlich W-lan 6 und 7 für sich entwickelnde Router-Konnektivitätsanforderungen.
• Robustes Gehäuse: IP67-zertifiziertes wasserdichtes Design für anspruchsvolle Einsätze.

Konnektivitäten

2x 5G/4G MIMO 600-6000MHz
3x W-lan MIMO 2,4/5,8/7,125 GHz (einschließlich W-lan 6)
1x Multiband GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Schraubbefestigung, Dauerhafte Montage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50 Ω
Abmessungen: Ø161,3 mm * 67 mm Kabel: 5 m Geflecht TGC-200/RG-174 Anschlüsse
Gewicht: 2,3 kg

5G/4G MIMO (2x)

Frequenz: 600-6000 MHz
Standards: 5GNR/4G/3G/2G, NB-IoT, Cat-M
Polarisation: Linear
Impedanz: 50 Ω
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10 W
Anschlusstyp: SMA(M)
Kabellänge: 500 cm
Kabeltyp: TGC-200 (Geflecht)

W-lan MIMO (3x)

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Standards: W-lan (einschließlich W-lan 6 und 7)
Polarisation: Linear
Impedanz: 50 Ω
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10 W
Anschlusstyp: RP-SMA(M)
Kabellänge: 500 cm
Kabeltyp: TGC-200 (Geflecht)

Multiband GNSS (Aktiv) (1x)

Frequenz: 1176,45-1602 MHz
Standards: GPS/QZSS (L1/L2/L5/L6), GLONASS (G1/G2/G3), Galileo (E1/E5a/E5b/E6), BeiDou (B1/B2a/B2b/B3), NAVIC (L5), SBAS (WAAS/EGNOS/GAGAN/SDCM/SNAS)
Polarisation: RHCP
Impedanz: 50 Ω
VSWR (max.): 2:1
Anschlusstyp: SMA(M)
Kabellänge: 500 cm
Kabeltyp: TGC-200 (Geflecht)
