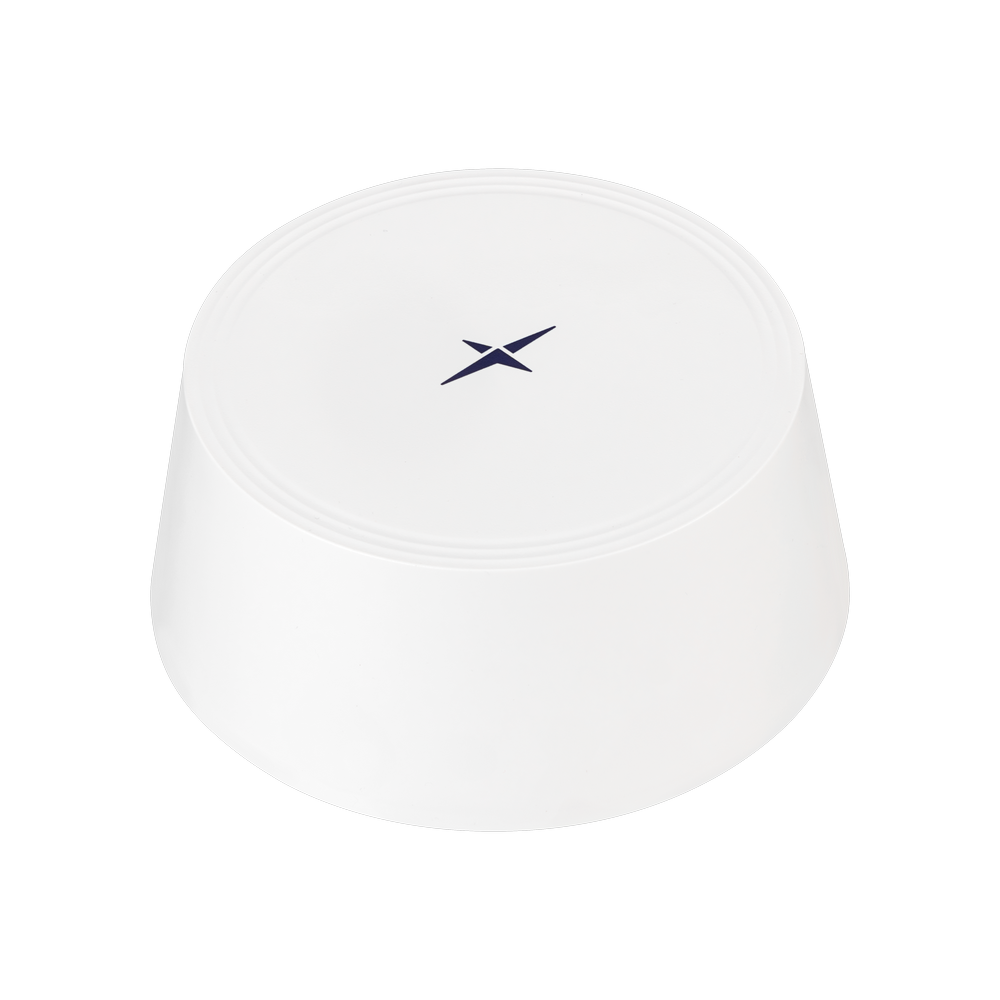

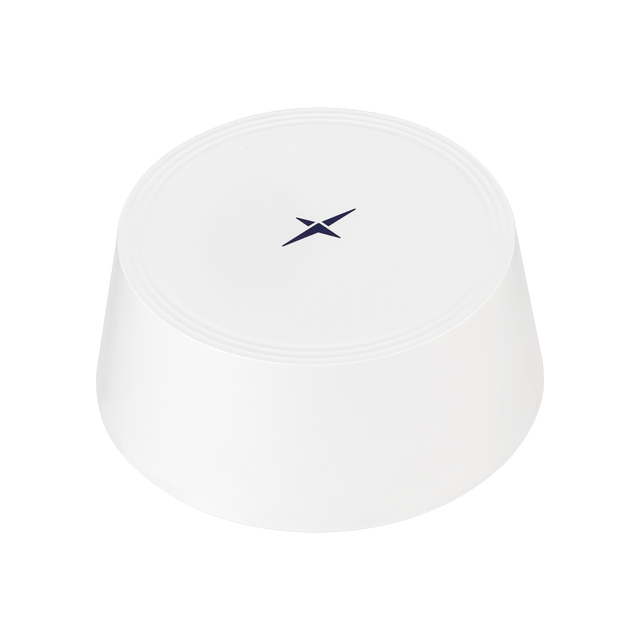

MA1557.W.003 Externe Router-Antenne Low-Profile IP67 5G, GNSS, W-lan 6E/7 Schraubmontage 7-in-1 SynergyX für Autonomes Fahren, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung

SynergyX MA1557.W.003 ist eine flache, festmontierte 7-in-1-Kombinationsantenne, die für den Einsatz in Routern der nächsten Generation entwickelt wurde. Sie integriert Multi-Band-GNSS, breitbandige Mobilfunkabdeckung und leistungsstarkes W-lan, um präzise Positionierung und zuverlässige Multi-Radio-Konnektivitäten in einem kompakten, robusten Gehäuse zu ermöglichen.

• 7-in-1 integriertes Design: vereint GNSS, Mobilfunk-MIMO und W-lan-MIMO in einem Gehäuse zur Vereinfachung der Installation
• Hochpräzise GNSS-Unterstützung: entwickelt, um ein breites GNSS-Spektrum abzudecken und die Standortgenauigkeit sowie die Tracking-Stabilität zu verbessern, auch in anspruchsvollen Umgebungen
• Breitbandige Mobilfunkfähigkeit: ausgelegt für 600 MHz bis 6 GHz zur umfassenden Unterstützung von 5G/4G-Frequenzen
• Zukunftssicheres W-lan: unterstützt die Bereiche 2,4 GHz und 5–7,125 GHz, einschließlich W-lan 6 und 7
• Robustes, für den Außeneinsatz geeignetes Gehäuse: wasserdicht nach IP67

Typische Anwendungen umfassen: Autonomes Fahren, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung, Telematik & Asset Tracking, Zeitgenauigkeitssynchronisation.

Konnektivitäten

4x 5G/4G MIMO 600-6000 MHz
2x W-lan MIMO 2,4/5,8/7,125 GHz (einschließlich W-lan 6)
1x Multiband-GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: Ø161,3 mm * 67 mm versetztes RG-174 mit SMA(M)/RP-SMA(M)-Anschluss
Gewicht: 535 g

5G/4G MIMO (4x)

Frequenz: 600-6000 MHz
Standards: 5GNR / FR1 / LTE / LTE-Advanced / WCDMA / HSPA / HSPA+ / TD-SCDMA
Impedanz: 50 Ω
Polarisation: Linear
Strahlungscharakteristik: Omni
Max. Eingangsleistung: 2 W
VSWR (max.): 2:1
Anschlusstyp: SMA(M) (anpassbar SMA(M)/RP-SMA(M))
Kabellänge: 35 cm
Kabeltyp: RG-174

W-lan MIMO (2x)

Frequenz: 2,4/5,8/7,125 GHz
Standards: W-lan 6, W-lan 7
Anschlusstyp: RP-SMA(M) (anpassbar SMA(M)/RP-SMA(M))
Kabellänge: 35 cm
Kabeltyp: RG-174

Multiband-GNSS (aktiv)

Frequenz: 1176,45-1602 MHz
GNSS-Bänder: GPS/QZSS L1/L2/L5/L6, GLONASS G1/G2/G3, Galileo E1/E5a/E5b/E6, BeiDou B1/B2a/B2b/B3, NAVIC L5, SBAS (WAAS/EGNOS/GAGAN/SDCM/SNAS)
Polarisation: RHCP
Impedanz: 50 Ω
VSWR (max.): 2:1
LNA-Verstärkung (typisch): 22-28 dB
Rauschzahl (typisch): 2,6-4,5 dB
Stromaufnahme (typisch): < 20 mA
Eingangsspannung: +1,8 bis +5 VDC
Anschlusstyp: SMA(M)
Kabellänge: 35 cm
Kabeltyp: RG-174
