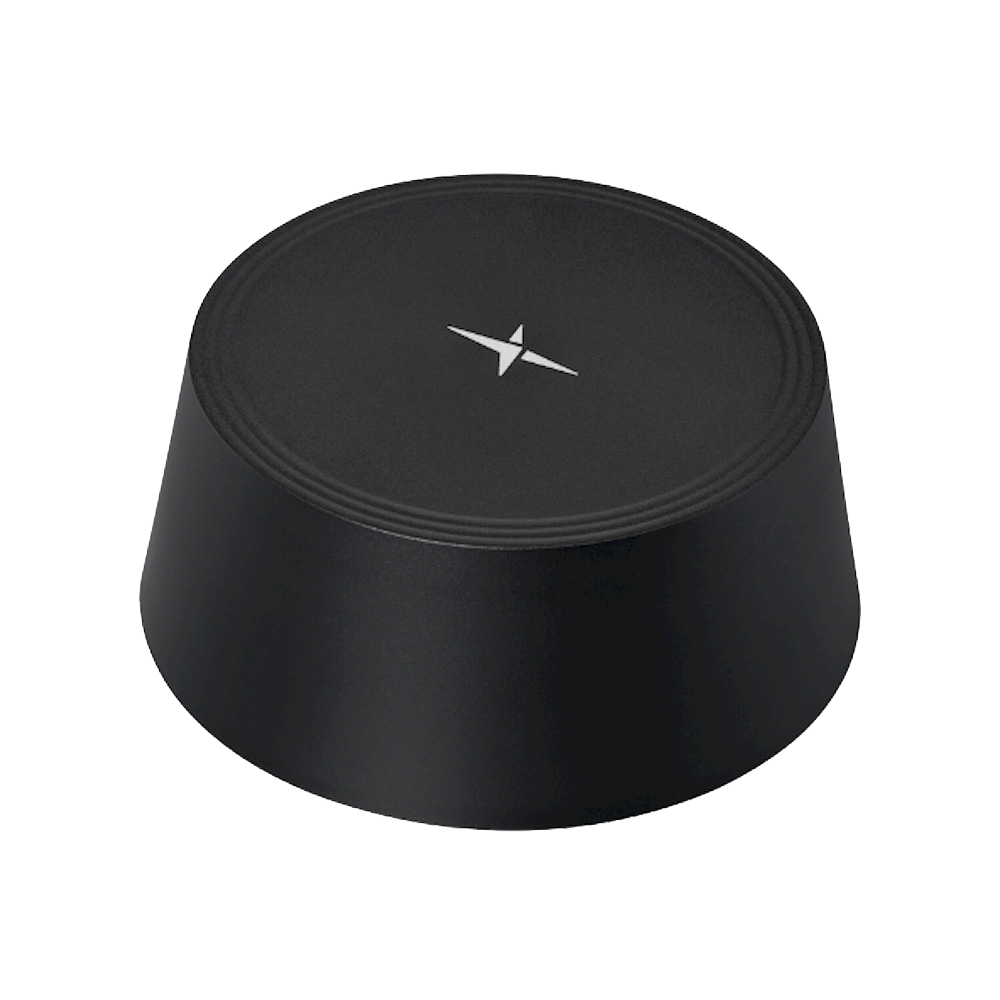

MA1558.AK.001 Externe Router-Antenne Low-Profile 5G, GNSS, W-lan 6E/7 Schraubmontage SynergyX 8-in-1 IP67 für Autonomes Fahren, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung

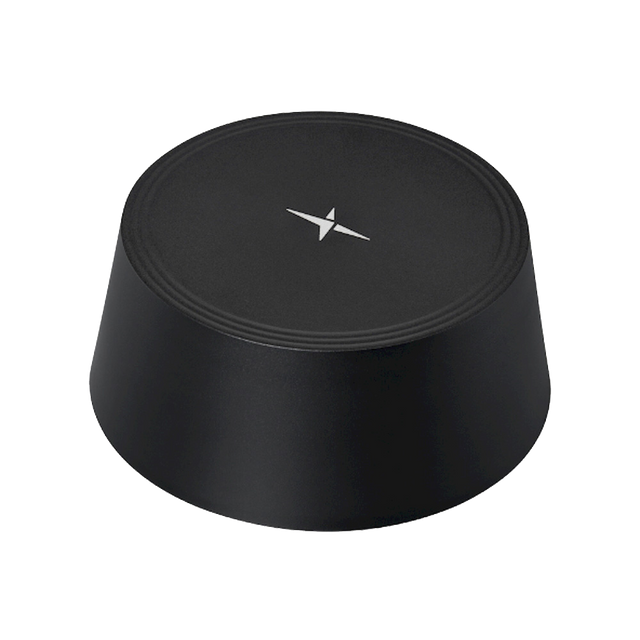

SynergyX MA1558 ist eine 8-in-1 Antenne zur dauerhaften Montage, die entwickelt wurde, um die Konnektivität von Routern der nächsten Generation zu unterstützen, indem sie 5G/4G Mobilfunk-MIMO, Multiband-GNSS (aktiv) und Tri-Band W-lan MIMO in einem einzigen flachen Gehäuse kombiniert.

• Zukunftssichere Konnektivität: Breitbandige Mobilfunkabdeckung plus W-lan-Unterstützung bis zum 6-GHz-Band (W-lan 6/7-fähig).
• Hochpräzise Positionsbestimmung: Unterstützt eine breite GNSS-Konstellation für genaue und stabile Positionsleistung.
• Robustes Gehäuse: IP67-zertifiziertes Gehäuse, geeignet für anspruchsvolle Einsätze.

Typische Anwendungsfälle umfassen autonomes Fahren, präzise Positionsbestimmung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung, Telematik & Asset-Tracking sowie zeitgenaue Synchronisation.

Konnektivitäten

4x 5G/4G MIMO 600-6000MHz
3x W-lan® MIMO 2,4/5,8/7,125 GHz (einschließlich W-lan® 6)
1x Multiband GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Schraubbefestigung, Dauerhafte Montage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: Ø161,3mm * 67mm Kabel: 3m Geflecht TGC-200/RG-174 Anschlüsse
Impedanz: 50 Ω
Gewicht: 1005g

5G/4G MIMO

Frequenz: 600-6000MHz
Standards: 5GNR/4G/3G/NB-IoT/Cat M
Impedanz: 50 Ω
Polarisation: Linear
Max. Eingangsleistung (W): 10W
Strahlungsmuster: Rundstrahlend
Anschlusstyp: SMA(M)
Kabellänge: 300cm gesamt (30cm RG-174 + 270cm TGC-200 geflochtene Verlängerung)
Kabeltyp: RG-174, TGC-200 (geflochten)

W-lan MIMO

Frequenz: 2400-2500MHz, 5150-5850MHz, 5925-7125MHz
Standards: W-lan (einschließlich W-lan 6 und W-lan 7 Fähigkeiten)
Impedanz: 50 Ω
Polarisation: Linear
Max. Eingangsleistung (W): 10W
Strahlungsmuster: Rundstrahlend
Anschlusstyp: RP-SMA(M)
Kabellänge: 300cm gesamt (30cm RG-174 + 270cm TGC-200 geflochtene Verlängerung)
Kabeltyp: TGC-200 (geflochten)

Multiband GNSS (aktiv)

Frequenz: 1176,45-1602MHz
GNSS-Bänder: GPS/QZSS L1/L2/L5/L6, GLONASS G1/G2/G3, Galileo E1/E5a/E5b/E6, BeiDou B1/B2a/B2b/B3, NAVIC L5, SBAS (WAAS/EGNOS/GAGAN/SDCM/SNAS)
Polarisation: RHCP
Impedanz: 50 Ω
VSWR (max.): 2:1
LNA-Verstärkung (typisch): 22-28 dB
Rauschzahl (typisch): 2,6-4,5 dB
Eingangsspannung: +1,8 bis +5,0 VDC
Stromaufnahme (typisch): < 20 mA
Anschlusstyp: SMA(M)
Kabellänge: 300cm gesamt (30cm RG-174 + 270cm TGC-200 geflochtene Verlängerung)
Kabeltyp: RG-174, TGC-200 (geflochten)
