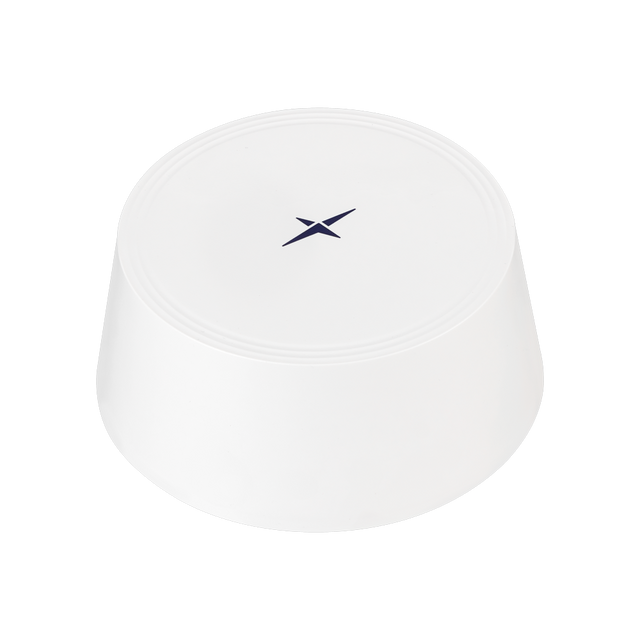

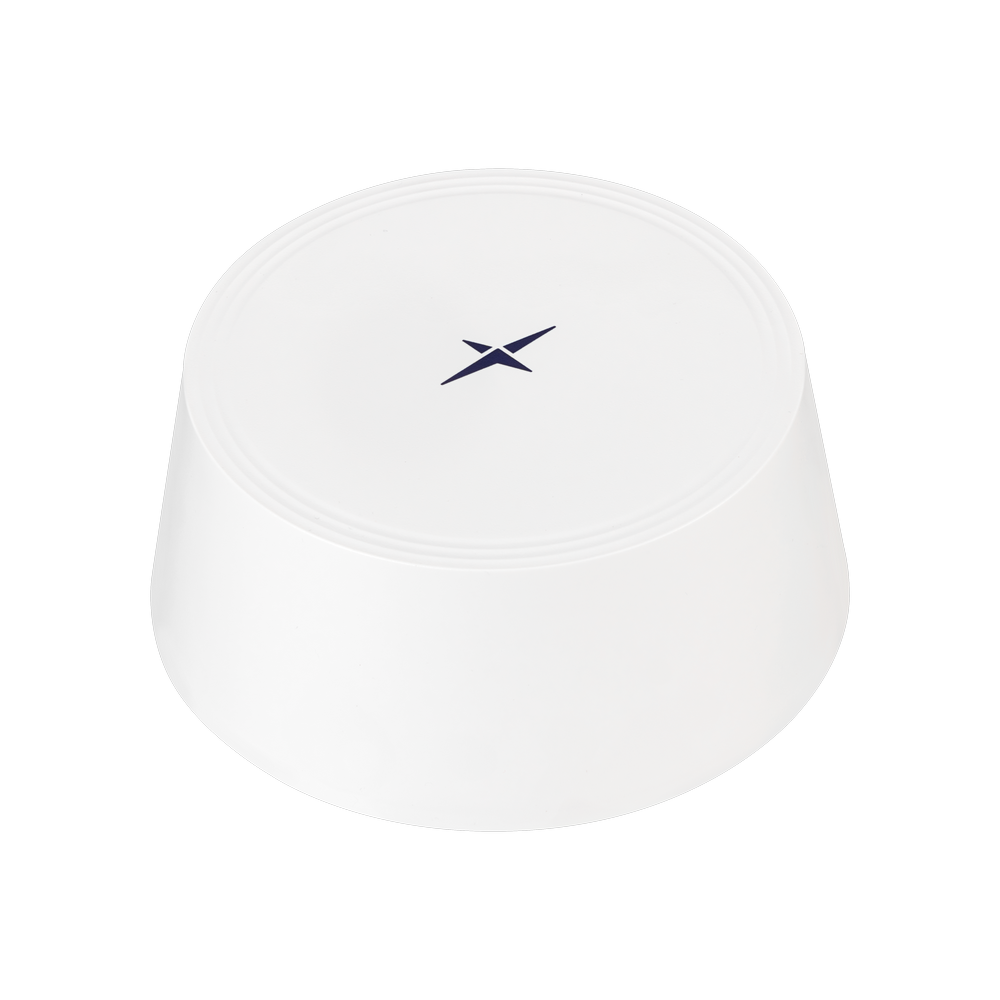

MA1558.W.AK.001 Externe Router-Antenne 5G, GNSS, W-lan 6E/7 Schraubmontage 8-in-1 SynergyX IP67 für Autonomes Fahren, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung

SynergyX MA1558 ist eine 8-in-1-Antenne zur dauerhaften Montage, entwickelt für Router der nächsten Generation, die zuverlässige Breitband-Konnektivitäten für Mobilfunk, hochpräzise Positionsbestimmung und Multi-Band W-lan in einem kompakten Gehäuse benötigen.

Sie unterstützt Breitband-5G/4G-Abdeckung sowie eine aktive Multi-Band-GNSS-Lösung, die für hochpräzise Standortbestimmung und verbesserte Tracking-Stabilität in anspruchsvollen Umgebungen ausgelegt ist. Die integrierte W-lan-Abdeckung umfasst Unterstützung für W-lan 6 und W-lan 7, um Router-Konnektivitätsdesigns zukunftssicher zu machen.

Typische Anwendungen umfassen:

• Autonomes Fahren
• Präzisionspositionierung für Robotik
• Präzisionslandwirtschaft
• Bestandsverwaltung & Containerverfolgung
• Telematik & Asset-Tracking
• Synchronisation der Zeitgenauigkeit

Konnektivitäten

4x 5G/4G MIMO 600-6000MHz
3x W-lan® MIMO 2,4/5,8/7,125 GHz (einschließlich W-lan® 6)
1x Multiband GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M

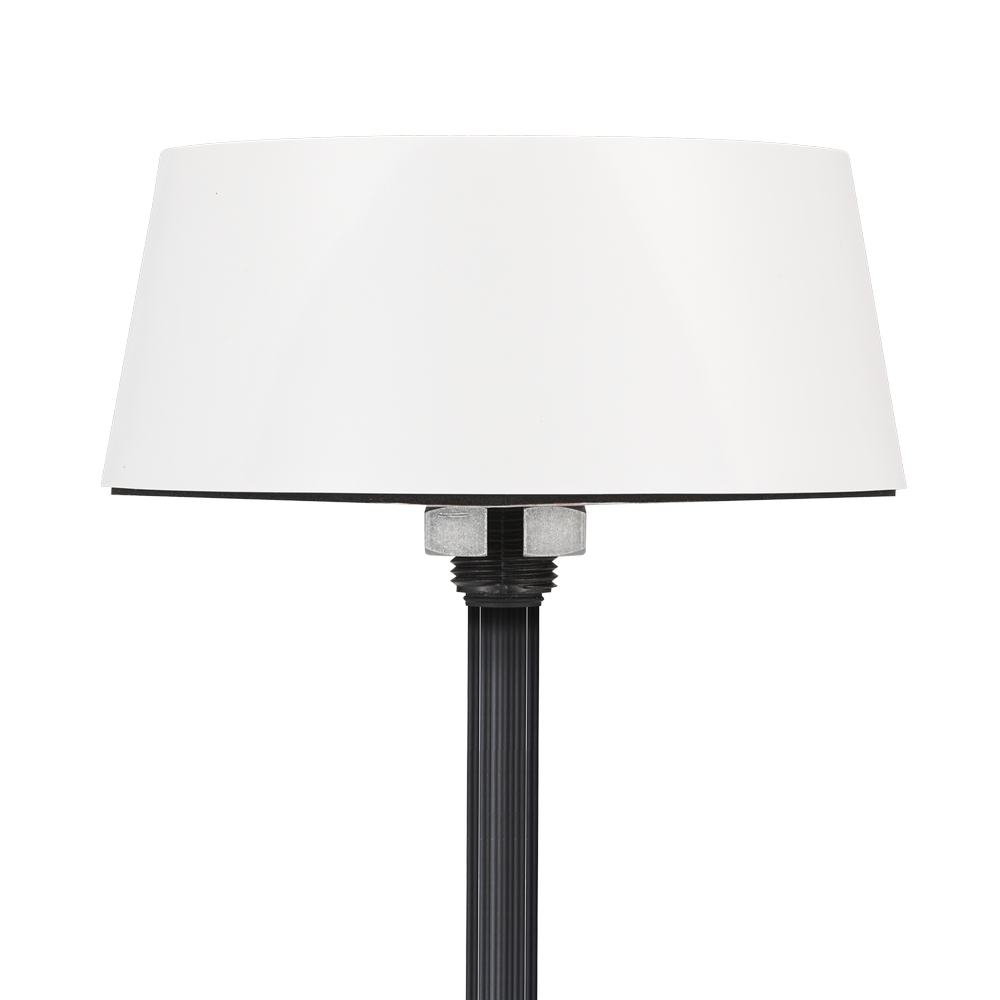

Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: Ø161,3mm * 67mm Kabel: 3m geflochtenes TGC-200/RG-174 Anschlusskabel
Impedanz: 50 Ω
Gewicht: 1005g

5G/4G MIMO (4x)

Frequenz: 600MHz - 6000MHz
Standards: 5GNR/4G/3G/2G
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung: 10W
Anschlusstyp: SMA(M)/RP-SMA(M)
Kabellänge: 300mm RG-174 mit 4700mm TGC-200 geflochtenem Kabel
Kabeltyp: RG-174, TGC-200

W-lan MIMO (3x)

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Standards: W-lan® (einschließlich W-lan® 6 und 7)
Impedanz: 50 Ω
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung: 10W
Anschlusstyp: SMA(M)/RP-SMA(M)
Kabellänge: 300mm RG-174 mit 4700mm TGC-200 geflochtenem Kabel
Kabeltyp: RG-174, TGC-200

Multiband GNSS (aktiv)

Frequenz: 1176,45-1602 MHz
Standards: GPS/QZSS L1/L2/L5/L6, GLONASS G1/G2/G3, Galileo E1/E5a/E5b/E6, BeiDou B1/B2a/B2b/B3, NAVIC L5, SBAS (WAAS/EGNOS/GAGAN/SDCM/SNAS)
Polarisation: RHCP
Impedanz: 50 Ω
VSWR (max.): 2:1
LNA-Verstärkung (typisch): 22-28 dB
Rauschzahl (typisch): 2,6-4,5 dB
Stromaufnahme (typisch): < 20 mA
Eingangsspannung: +1,8 bis +5,0 VDC
Anschlusstyp: SMA(M)/RP-SMA(M)
Kabellänge: 300mm RG-174 mit 4700mm TGC-200 geflochtenem Kabel
Kabeltyp: RG-174, TGC-200
