MA1559.A.001 Externe Router-Antenne MIMO 5G, GNSS, W-lan 6E/7 Schraubmontage 9-in-1 SynergyX für Autonomes Fahren, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung

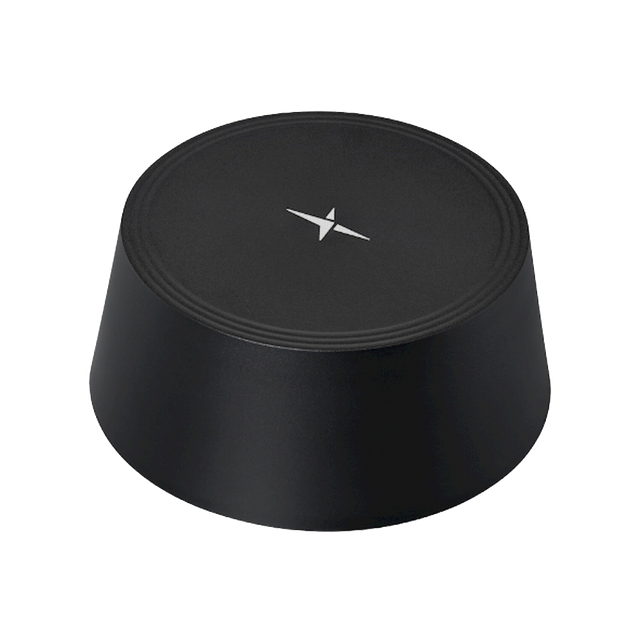

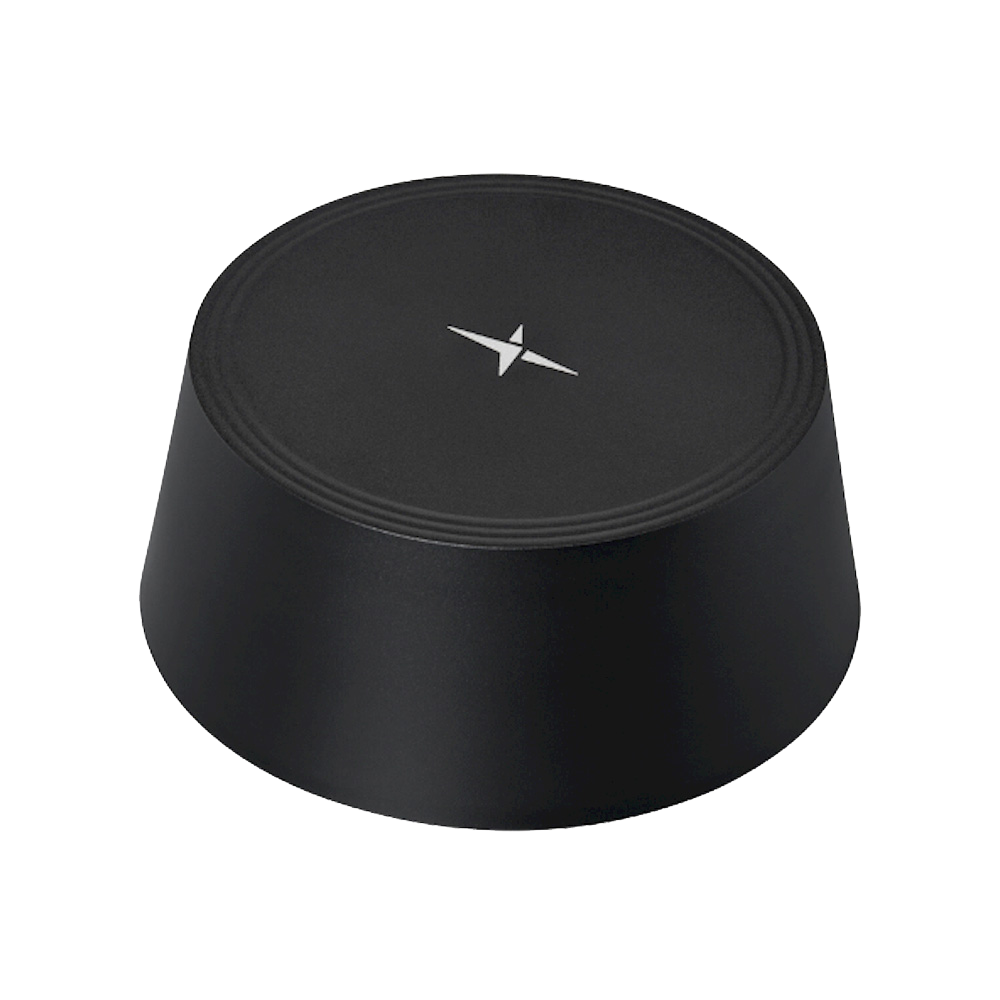

SynergyX 9-in-1 ist eine festmontierte Kombinationsantenne, die für moderne Multi-Radio-Router-Einsätze entwickelt wurde und sowohl hochpräzise Positionierung als auch robuste drahtlose Konnektivitäten unterstützt.

In einem kompakten Gehäuse integriert sie eine aktive Multi-Band GNSS-Antenne neben mehreren Mobilfunk- und W-lan MIMO-Antennen, die eine Breitbandabdeckung für 5G/4G-Netzwerke und Tri-Band W-lan bis zu 7,125 GHz ermöglichen.

Typische Anwendungen umfassen:

• Autonomes Fahren
• Präzisionspositionierung für Robotik
• Präzisionslandwirtschaft
• Bestandsverwaltung & Containerverfolgung
• Telematik & Asset-Tracking
• Synchronisation der Zeitgenauigkeit

Konnektivitäten

4x 5G/4G MIMO 600-6000 MHz
4x W-lan MIMO 2,4/5,8/7,125 GHz (einschließlich W-lan 6)
1x Multiband GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50 Ω
Abmessungen: Ø161,3 mm * 67 mm versetzt RG-174 mit SMA(M)/RP-SMA(M) Anschluss
Gewicht: 535 g

5G/4G MIMO (4x)

Frequenz: 600-6000 MHz
Standards: 5GNR / FR1 / LTE / LTE-Advanced / WCDMA / HSPA / HSPA+ / TD-SCDMA
Polarisation: Linear
Impedanz: 50 Ω
VSWR: <2,5
Gewinn (max.): 1,36 dBi
Max. Eingangsleistung: 10 W
Kabellänge: 30 cm
Kabeltyp: RG-174
Anschlusstyp: SMA(M)/RP-SMA(M) (anpassbar)

W-lan MIMO (4x)

Frequenz: 2,4/5,8/7,125 GHz
Standards: W-lan 6, W-lan 7
Kabellänge: 30 cm
Kabeltyp: RG-174
Anschlusstyp: SMA(M)/RP-SMA(M) (anpassbar)

GNSS (aktiv) (1x)

Frequenz: 1176,45-1602 MHz
Standards: GPS/QZSS L1/L2/L5/L6, GLONASS G1/G2/G3, Galileo E1/E5a/E5b/E6, BeiDou B1/B2a/B2b/B3, NAVIC L5, SBAS (WAAS/EGNOS/GAGAN/SDCM/SNAS)
Polarisation: RHCP
Impedanz: 50 Ω
VSWR (max.): 2:1
Spitzenverstärkung (dBi): 2,65 (1176,45), 0,20 (1227,6), 3,16 (1278,75), 3,45 (1561), 4,03 (1575,42), 3,96 (1602)
LNA-Verstärkung (typisch): 22-28 dB
Rauschzahl (typisch): 2,6-4,5 dB
Stromaufnahme (typisch): < 20 mA
Eingangsspannung: +1,8 bis +5 VDC
Kabellänge: 30 cm
Kabeltyp: RG-174
Anschlusstyp: SMA(M)
