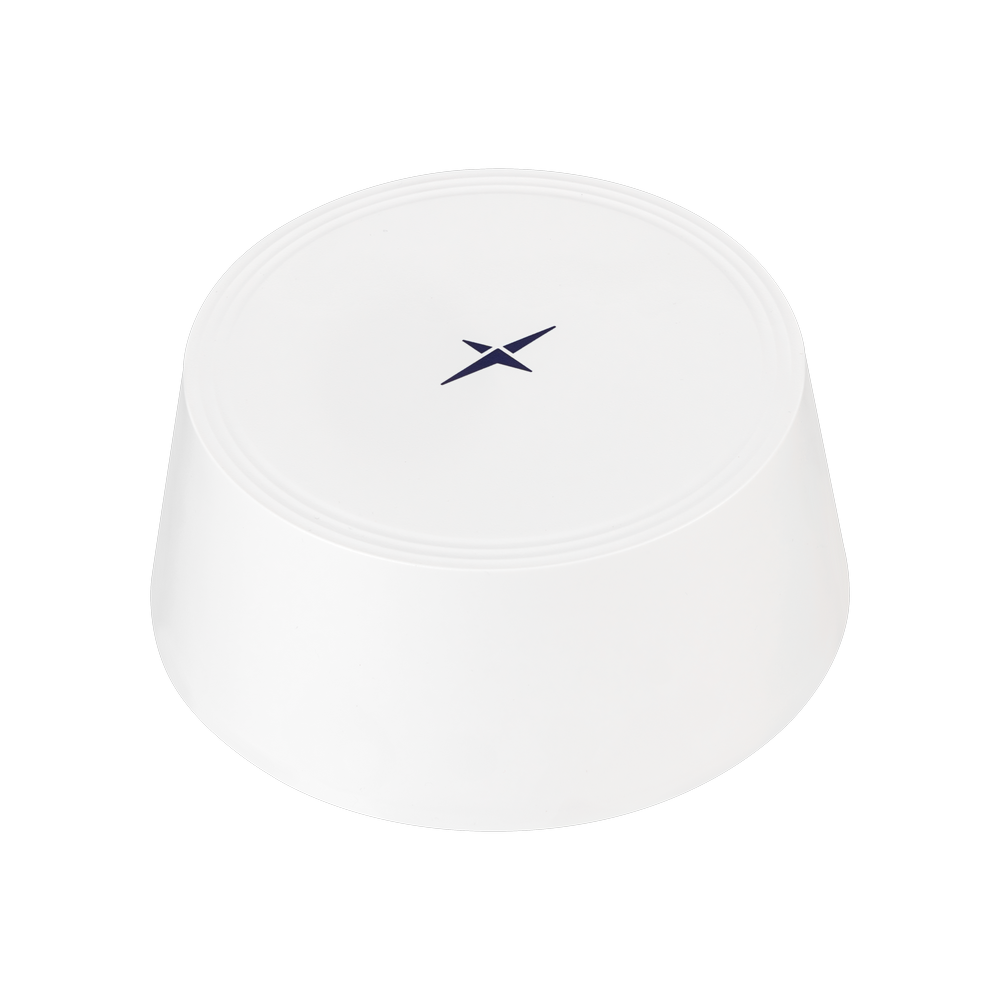

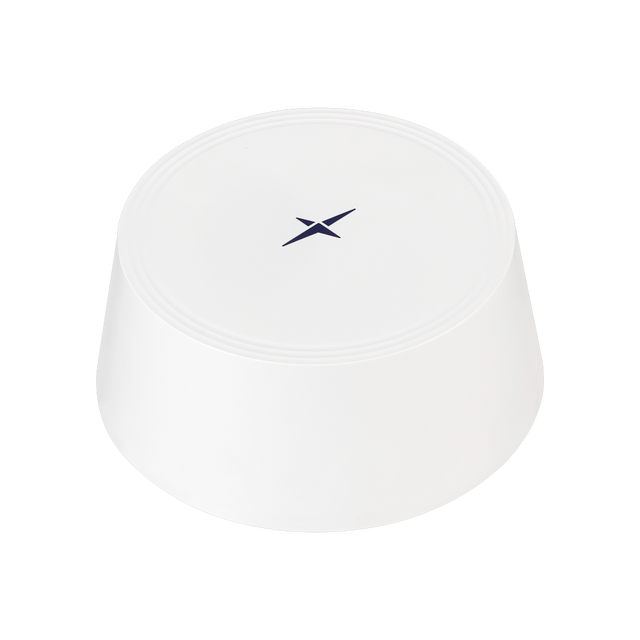

MA1559.W.001 Low-Profile Router-Antenne Extern 5G, GNSS, W-lan 6E/7 Schraubmontage SynergyX 9-in-1 IP67 für Autonomes Fahren, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung

SynergyX 9-in-1 ist eine flache, festmontierte Kombiantennenlösung, die für den Einsatz in Routern der nächsten Generation entwickelt wurde und zuverlässige 5G/4G MIMO, hochpräzises aktives Multi-Band GNSS sowie leistungsstarke W-lan-Konnektivitäten in einem robusten Gehäuse vereint.

Speziell für präzise Positionierungsanwendungen konzipiert, unterstützt sie das gesamte GNSS-Spektrum der wichtigsten Satellitennavigationssysteme, um die Standortgenauigkeit zu verbessern und eine stabile Verfolgung auch in anspruchsvollen Umgebungen zu gewährleisten. Die integrierte breitbandige Mobilfunkabdeckung und die W-lan-Fähigkeiten der nächsten Generation sorgen dafür, dass Designs für sich entwickelnde Netzwerkanforderungen gerüstet sind.

• 9-in-1 Integration für vereinfachte Multi-Radio-Installationen
• Hochpräzises aktives Multi-Band GNSS für Positionierungs- und Zeitmessungsanwendungen
• Breitbandige 5G/4G-Unterstützung für Router- und Gateway-Konnektivitäten
• Robustes IP67-zertifiziertes Gehäuse für anspruchsvolle Einsätze

Typische Anwendungen umfassen:

• Autonomes Fahren
• Präzisionspositionierung für Robotik
• Präzisionslandwirtschaft
• Bestandsverwaltung & Containerverfolgung
• Telematik & Asset-Tracking
• Synchronisation der Zeitgenauigkeit

Konnektivitäten

4x 5G/4G MIMO 600-6000MHz
4x W-lan MIMO 2.4/5.8/7.125 GHz (einschließlich W-lan 6)
1x Multiband GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
Schutzart: IP67
Impedanz: 50 Ω
Abmessungen: Ø161,3mm * 67mm versetztes RG-174 mit SMA(M)/RP-SMA(M) Anschluss
Gewicht: 535g

5G/4G MIMO

Frequenz: 600MHz - 6000MHz
Standards: 5GNR / FR1 / LTE / LTE-Advanced / WCDMA / HSPA / HSPA+ / TD-SCDMA
VSWR: <2,5
Impedanz: 50 Ω
Polarisation: Linear
Strahlungscharakteristik: Omni
Max. Eingangsleistung: 2W
Anschlusstyp: SMA(M)/RP-SMA(M) (versetzt, anpassbar)
Kabellänge: 35cm
Kabeltyp: RG-174

W-lan MIMO

Frequenz: 2.4/5.8/7.125 GHz
Standards: W-lan 6, W-lan 7
Anschlusstyp: SMA(M)/RP-SMA(M) (versetzt, anpassbar)
Kabellänge: 35cm
Kabeltyp: RG-174

Multi-Band GNSS (aktiv)

Frequenz: 1176,45 MHz - 1602 MHz
Standards: GPS/QZSS L1/L2/L5/L6, GLONASS G1/G2/G3, Galileo E1/E5a/E5b/E6, BeiDou B1/B2a/B2b/B3, NAVIC L5, SBAS (WAAS/EGNOS/GAGAN/SDCM/SNAS)
Polarisation: RHCP
Impedanz: 50 Ω
VSWR (max.): 2:1
Spitzengewinn (dBi): 4,03 (max)
LNA-Verstärkung (typisch): 22 dB - 28 dB
Rauschzahl (typisch): 2,6 dB - 4,5 dB
Stromaufnahme (typisch): < 20 mA
Eingangsspannung: +1,8 bis +5,0 VDC
Anschlusstyp: SMA(M)/RP-SMA(M) (versetzt, anpassbar)
Kabellänge: 35cm
Kabeltyp: RG-174
