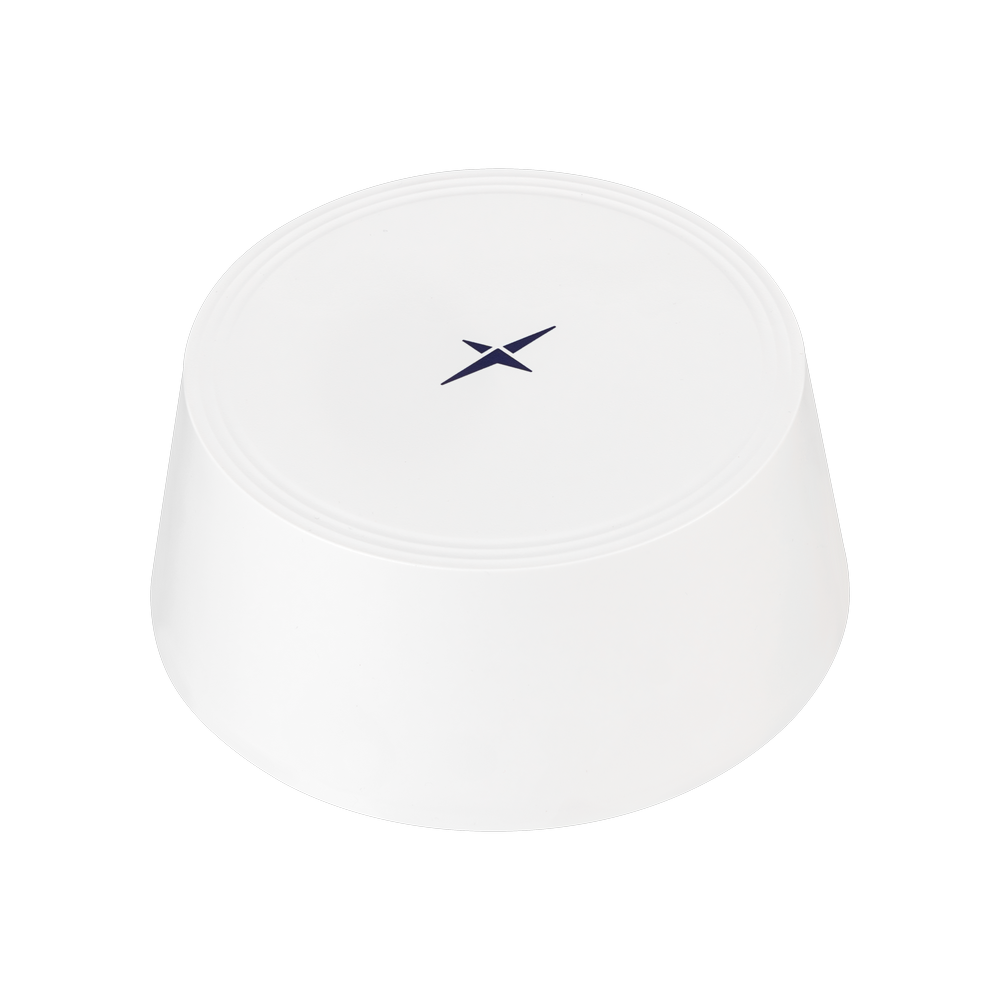

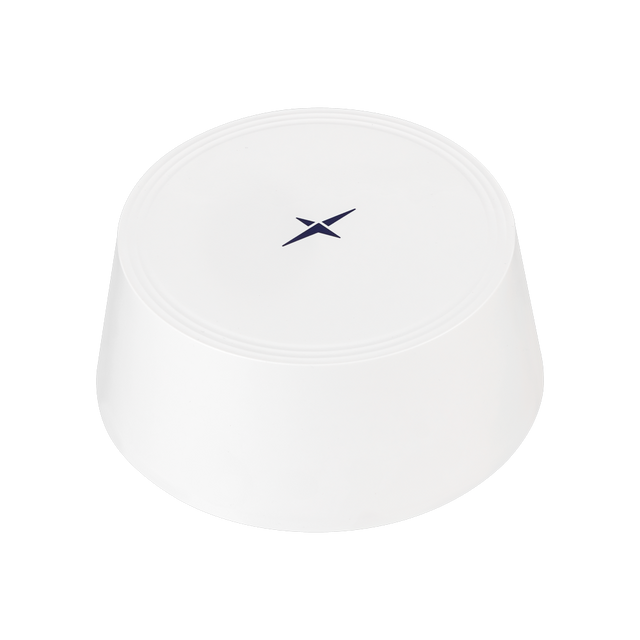

MA1609.W.001 Antenne Router Low-Profile 5G, GNSS, W-lan 6E/7 Schraubmontage Synergy XR 9-in-1 für Autonomes Fahren, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft, Bestandsverwaltung & Containerverfolgung

Diese flache 9-in-1 Permanent-Montageantenne ist für den Einsatz mit Routern der nächsten Generation konzipiert und kombiniert breitbandiges zellulares MIMO, Multi-Konstellations-GNSS und Multi-Band W-lan in einem kompakten, robusten Gehäuse. Sie ist darauf ausgelegt, zuverlässige Konnektivitäten und verbesserte Positionsstabilität in herausfordernden Umgebungen, einschließlich urbaner Einsätze, zu gewährleisten.

• Breitbandige zellulare Abdeckung zur Unterstützung moderner 5G/4G Router-Designs
• Multi-Konstellations-GNSS-Unterstützung zur Verbesserung der Positionsgenauigkeit und Tracking-Stabilität
• W-lan 6/7-fähige Leistung zur Zukunftssicherung von Router-Konnektivitätsdesigns
• Robustes, wasserdichtes Gehäuse geeignet für raue Außeninstallationen

Typische Anwendungen umfassen: Autonomes Fahren; Präzisionspositionierung für Robotik; Präzisionslandwirtschaft; Bestandsverwaltung & Containerverfolgung; Telematik & Asset Tracking.

Konnektivitäten

4x 5G/4G MIMO 600-6000MHz
4x W-lan MIMO 2.4/5.8/7.125 GHz (einschließlich W-lan 6)
1x GPS L1/G1/B1

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Zellulare Technologien: 5G
Position: Außen
LPWAN & IoT-Kommunikation: NB-IoT, Cat-M
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
Abmessungen: Ø161,3mm * 67mm Versetztes RG-174 mit SMA(M)/RP-SMA(M) Anschluss
Gewicht: 535g

5G/4G MIMO (4x)

Frequenz: 600-6000MHz
Standards: 5GNR / FR1 / LTE / LTE-Advanced / WCDMA / HSPA / HSPA+ / TD-SCDMA / NB-IoT / Cat-M
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
Anschlusstyp: SMA(M)/RP-SMA(M)
Kabellänge: 35cm
Kabeltyp: RG-174

W-lan MIMO (4x)

Frequenz: 2.4/5.8/7.125 GHz (einschließlich W-lan 6)
Standards: W-lan 6, W-lan 7
Anschlusstyp: SMA(M)/RP-SMA(M)
Kabellänge: 35cm
Kabeltyp: RG-174

GNSS (1x)

Frequenz (MHz): 1575,42, 1602
Standards: GPS L1/G1/B1
VSWR (max.): 1:1, 1:1
Passive Antennen-Effizienz (%): 36,87, 43,67
Passive Antennengewinn am Zenit (dBic): 2,45, 3,79
Gruppenlaufzeitvariation (ns): 8, 4
Polarisation: RHCP
Impedanz: 50Ω
Anschlusstyp: SMA(M)
Kabellänge: 35cm
Kabeltyp: RG-174
