Beschreibung

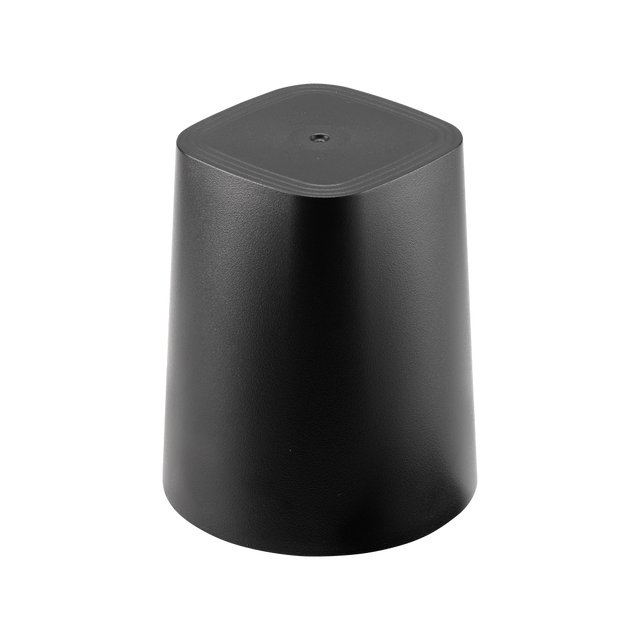

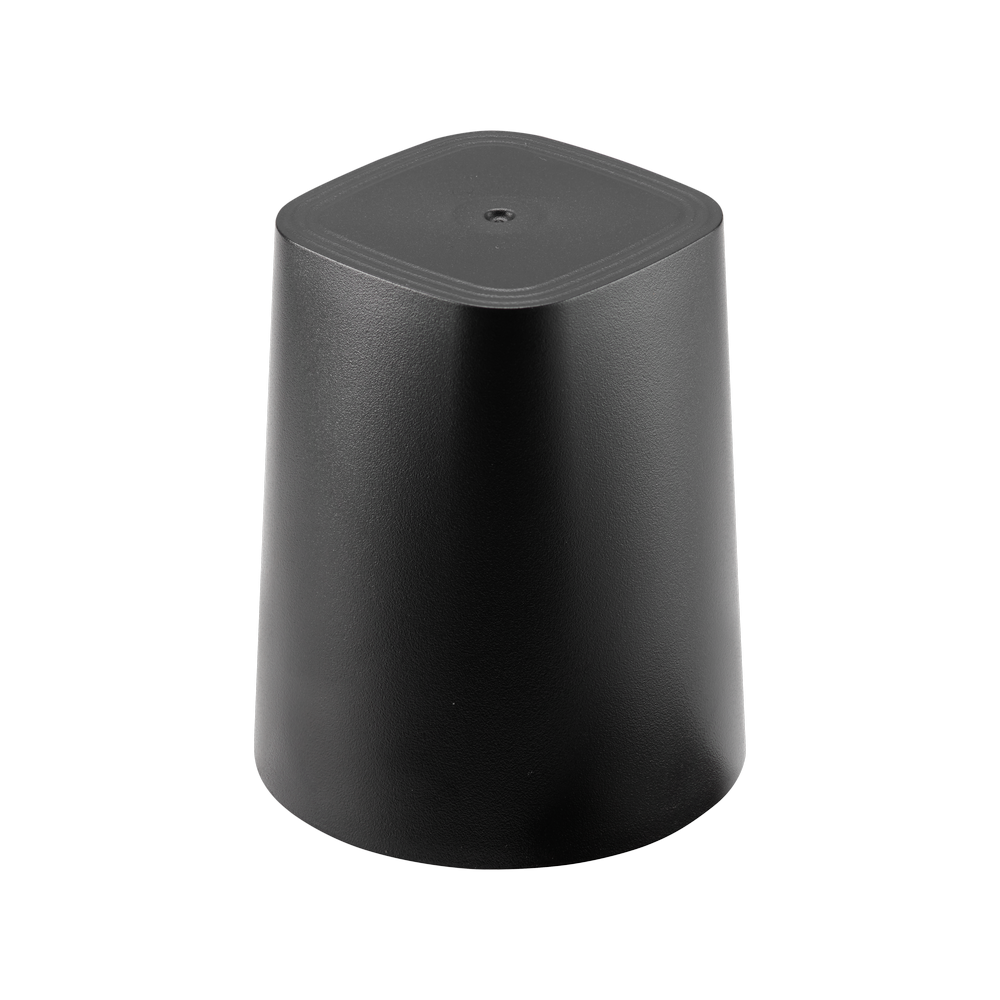

Der Olympian III MA181 ist eine kompakte 3-in-1-Kombinationsantenne, die für zuverlässige GNSS-Positionierung und cellulare MIMO-Konnektivitäten in anspruchsvollen Außen- und Fahrzeuginstallationen entwickelt wurde.
Das flache, robuste Gehäuse gewährleistet eine konstante Leistung bei der Montage auf Metall- und Kunststoffstrukturen. Das nach IP67 zertifizierte Gehäuse besteht aus langlebigem ASA-Material für verbesserte Widerstandsfähigkeit gegenüber rauen Umgebungen, während ein integrierter Gummidichtring das Eindringen von Wasser unter die Antenne verhindert.
Typische Anwendungen umfassen Smart Metering und Fernüberwachung, digitale Beschilderung sowie Transport und Telematik.
Konnektivitäten
2x 5G/4G MIMO 600-6000MHz
1x GNSS (GPS/GLONASS/Galileo)
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: MIMO
Cellular-Technologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
Abmessungen: Ø59,45mm * 70mm 1m TGC-1.5DS/RG-174-Kabel mit SMA(M)-Anschluss
Gewicht: 130g
5G/4G MIMO (2x)
Frequenz: 600MHz - 6000MHz
Standards: 5GNR/FR1/LTE/LTE-Advanced/WCDMA/HSPA/HSPA+/TD-SCDMA/3G/2G
Polarisation: Linear
Impedanz: 50Ω
VSWR: <2
Anschlusstyp: SMA(M)
Kabellänge: 100cm
Kabeltyp: TGC-1.5DS
GNSS (aktiv)
Frequenz: 1561-1603 MHz
Standards: GPS/GLONASS/Galileo/BeiDou
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 2:1 (1561, 1575,42 MHz), 3:1 (1603 MHz)
Passiver Spitzenverstärkungswert (dBi): 2,4 (1561 MHz), 0,6 (1575,42 MHz), 1,1 (1603 MHz)
LNA-Verstärkung (dB): 31,3 (1561 MHz), 30,9 (1575,42 MHz), 29,7 (1603 MHz)
Rauschzahl (dB): 3,09 (1561 MHz), 2,76 (1575,42 MHz), 2,91 (1603 MHz)
Spannung Eingang (V): + 1,8 bis 5,5
Stromaufnahme (mA): 9 ± 3
ESD-Schutz: ± 25 kV Luft / ± 20 kV Kontaktentladung (IEC61000-4-2)
Anschlusstyp: SMA(M)
Kabellänge: 100cm
Kabeltyp: RG-174
