Beschreibung

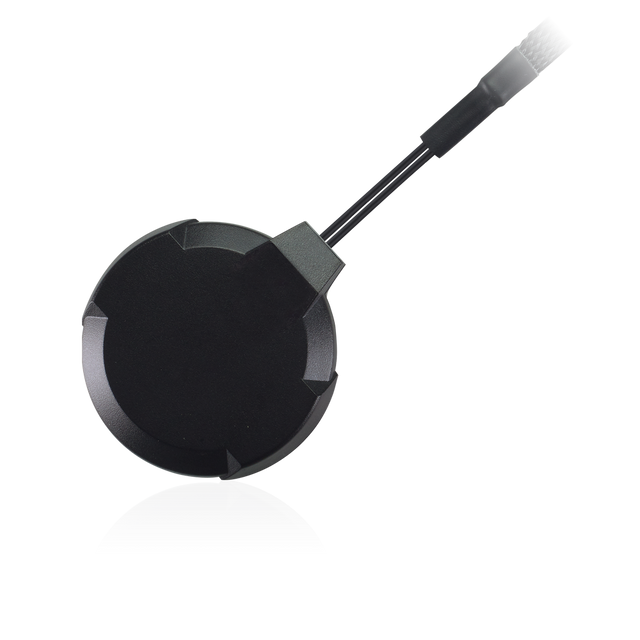

Diese flache, für Klebemontage geeignete 2-in-1 W-lan MIMO-Antenne ist für eine hocheffiziente Leistung im Bereich der 2,4 GHz und erweiterten 5–7,125 GHz W-lan-Bänder (einschließlich W-lan 6) konzipiert. Ihre MIMO-Fähigkeit hilft, die Kanal Kapazität zu erhöhen und kann die erforderliche Sendeleistung reduzieren, was sie ideal für Hochgeschwindigkeits-Wireless-Geräte macht.
- Breite W-lan-Abdeckung: Unterstützt 2,4 GHz und 5–7,125 GHz Bänder (einschließlich W-lan 6).
- MIMO-Leistung: Zwei-Port-Design für verbesserten Durchsatz und Zuverlässigkeit.
- Flaches Gehäuse: Unauffällige Bauform für die Produktintegration.
- Klebemontage: Verwendet hochwertiges doppelseitiges Klebeband für schnelle Anbringung auf Oberflächen wie Glas oder Kunststoff oder verdeckte Installationen (z. B. unter dem Armaturenbrett).
- IP67-zertifiziertes Gehäuse: Für Wasserbeständigkeit und den Außeneinsatz gebaut.
- Anpassbar: Kabel- und Steckerkonfigurationen können an Integrationsanforderungen angepasst werden.
Konnektivitäten
2x W-lan (einschließlich W-lan 6) MIMO 2400-2500, 5150-5850, 5925-7125 MHz
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: MIMO
Position: Außen
Montage: Klebemontage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ISM
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: 62,8*68*12mm RoHS- & REACH-konform
Gewicht: 290g
W-lan MIMO (Leitung A)
Frequenz: 2400~2500 MHz; 5150~5850 MHz; 5925~7125 MHz
Standards: W-lan (einschließlich W-lan 6)
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
VSWR: 2
Effizienz (%): 28,7 (2,4GHz), 29,3 (5,8GHz), 34,5 (7,1GHz)
Durchschnittlicher Gewinn (dB): -5,4 (2,4GHz), -5,4 (5,8GHz), -4,7 (7,1GHz)
Spitzen-Gewinn (dBi): 0,2 (2,4GHz), 1,4 (5,8GHz), 1,9 (7,1GHz)
Steckertyp: RP-SMA(M)
Kabellänge: 300cm
Kabeltyp: 36cm RG-174 mit geflochtenem 264cm CFD-200
W-lan MIMO (Leitung B)
Frequenz: 2400~2500 MHz; 5150~5850 MHz; 5925~7125 MHz
Standards: W-lan (einschließlich W-lan 6)
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
VSWR: 2
Effizienz (%): 31,5 (2,4GHz), 31,8 (5,8GHz), 28,9 (7,1GHz)
Durchschnittlicher Gewinn (dB): -5,0 (2,4GHz), -5,0 (5,8GHz), -5,4 (7,1GHz)
Spitzen-Gewinn (dBi): 0,6 (2,4GHz), 1,4 (5,8GHz), 0,2 (7,1GHz)
Steckertyp: RP-SMA(M)
Kabellänge: 300cm
Kabeltyp: 36cm RG-174 mit geflochtenem 264cm CFD-200
