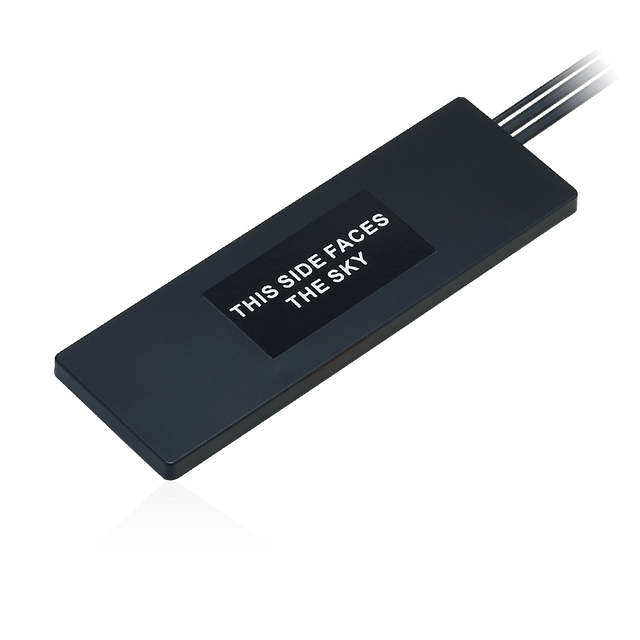

MA230.LBC.002 Externe Antenne 4G/LTE, GNSS, W-lan Klebehalterung Stream 3-in-1 IP67 für Telematik, Transport, Fernüberwachung

Stream MA230 ist eine flache, robuste externe 3-in-1-Antenne, die Satellitennavigation, Mobilfunk-Konnektivitäten und W-lan in einem einzigen widerstandsfähigen Gehäuse vereint.

Sie wurde entwickelt, um die Geräteintegration zu vereinfachen und die Anzahl der benötigten separaten Antennen zu reduzieren. Sie unterstützt zuverlässige Positionsbestimmung und drahtlose Kommunikation in anspruchsvollen Umgebungen. Typische Anwendungsfälle sind Telematik, Transportsysteme und Fernüberwachungsanwendungen.

Das Gehäuse ist wasserdicht und eignet sich für langfristige Außen- und Fahrzeuginstallationen mit Klebemontage.

Konnektivitäten

1x GPS/GLONASS/Galileo 1575/1602MHz
1x 4G/3G/2G Mobilfunk 698-2170MHz
1x W-lan/Öffentliche Sicherheit/ZigBee 2,4/4,9~6GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Patch
Mobilfunk-Technologien: 4G/LTE
Position: Extern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, ZigBee, ISM
Typ: Kombination
Schutzart: IP67
Abmessungen: 200,5* 66,5*9mm Wasserdicht, IP67 zertifiziert
Gewicht: 180g

GNSS (GPS/GLONASS/Galileo)

Frequenz: 1575,42MHz, 1602MHz
Standards: GPS/GLONASS/Galileo
Polarisation: RHCP
Impedanz: 50Ω
VSWR: Max. 1,21 bei 1575MHz; Max. 1,55 bei 1602MHz
Gewinn: Typisch 1,92dBi am Zenit (1575,42MHz); typisch 3,19dBi am Zenit (1602MHz)
Anschlusstyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: RG-174

Mobilfunk (4G/3G/2G)

Frequenz: 698-2170MHz
Standards: 4G/3G/2G (4G mit 3G/2G-Fallback)
Impedanz: 50Ω
VSWR: Max. 3,3 bei 700-960MHz; Max. 3,6 bei 1710-1850MHz; Max. 2,2 bei 1880-2170MHz
Gewinn: Durchschnittlich -3,03dBi bei 700-960MHz; -4,34dBi bei 1710-2170MHz; Spitzenwert 2,16dBi bei 700-960MHz; 0,42dBi bei 1710-2170MHz
Anschlusstyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: Low Loss CFD200

W-lan (Dualband)

Frequenz: 2,4/4,9~6GHz
Standards: W-lan, Öffentliche Sicherheit, ZigBee
Impedanz: 50Ω
VSWR: Max. 2,30 bei 2400MHz; Max. 1,08 bei 5000MHz
Gewinn: Typisch 1,5dBi bei 2450MHz; typisch 2,0dBi bei 5000MHz
Anschlusstyp: RP-SMA(M)
Kabellänge: 300cm
Kabeltyp: Low Loss CFD200
