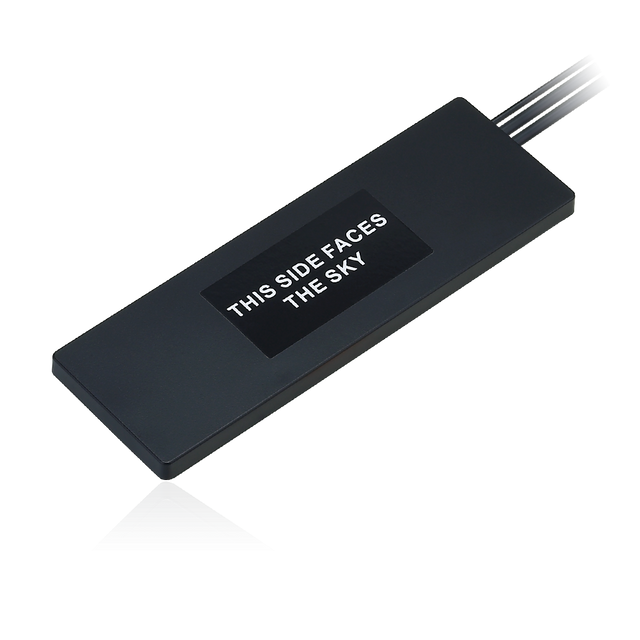

MA231.LBC.003 Externe Antenne GNSS, 4G/LTE, W-lan Klebehalterung Stream 3in1 IP67 für Telematik, Transport, Fernüberwachung, M2M

Der Stream 3in1 ist eine flache, robuste Außenantenne, die Satellitennavigation, Mobilfunk und W-lan-Leistung in einem einzigen, nach IP67 zertifizierten Gehäuse vereint. Sie wurde für professionelle HF-Einsätze entwickelt, die eine zuverlässige Konnektivität über mehrere Netzwerke hinweg benötigen und gleichzeitig eine einfache Installation im Format Klebemontage ermöglichen.

• 3-in-1 Multi-Netzwerk-Abdeckung: GNSS + Mobilfunk + W-lan in einem kompakten Gehäuse
• Robustes, für den Außeneinsatz geeignetes Design: IP67 wasserdicht
• Optimiert für gängige M2M-Einsätze: unterstützt Telematik-, Transport- und Fernüberwachungsanwendungen
• Bequeme Installation: Klebemontage für schnelle Anbringung an Fahrzeugen und Geräten

Konnektivitäten

1x GPS/GLONASS/GALILEO 1575/1602MHz
1x 4G/3G/2G Mobilfunk 698-2700MHz
1x W-lan/Öffentliche Sicherheit/ZigBee 2.4/4.9~6GHz

Installation / Umweltbedingungen

Der Stream funktioniert am besten, wenn er an Kunststoff oder Glas befestigt wird, kann aber auch auf Metall verwendet werden, wenn ein Mindestabstand von 40 mm Schaumstoff eingehalten wird.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Patch, PIFA
Mobilfunk-Technologien: 4G/LTE
Position: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, ZigBee, ISM
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
Abmessungen: 200,5*66,5*9mm
Gewicht: 180g

GNSS (GPS/GLONASS/GALILEO)

Frequenz: 1.575,42±10MHz; 1.602±8MHz
Polarisation: RHCP
Impedanz: 50Ω
VSWR: max. 2,0
Gewinn: 1575,42MHz: 1,3dBi typ. @ Zenit; 1602MHz: 2,9dBi typ. @ Zenit
Steckertyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: RG-174

Mobilfunk (4G/3G/2G)

Frequenz: 700-960MHz; 1710-2170MHz; 2500-2690MHz
Impedanz: 50Ω
VSWR: max. 3,0
Effizienz (min): ≥70% @ 700MHz; ≥60% @ 750MHz; ≥50% @ 824MHz; ≥50% @ 880MHz; ≥40% @ 890MHz; ≥25% @ 960MHz; ≥50% @ 1710MHz; ≥50% @ 1880MHz; ≥50% @ 1990MHz; ≥45% @ 2110MHz; ≥45% @ 2170MHz; ≥30% @ 2500MHz; ≥15% @ 2690MHz
Steckertyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD-200

W-lan / ZigBee / Öffentliche Sicherheit

Frequenz: 2400-2484MHz; 5150-5850MHz
Impedanz: 50Ω
VSWR: max. 2,0
Effizienz (min): ≥35% @ 2450MHz; ≥35% @ 5250MHz; ≥35% @ 5650MHz
Steckertyp: RP-SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD-200
