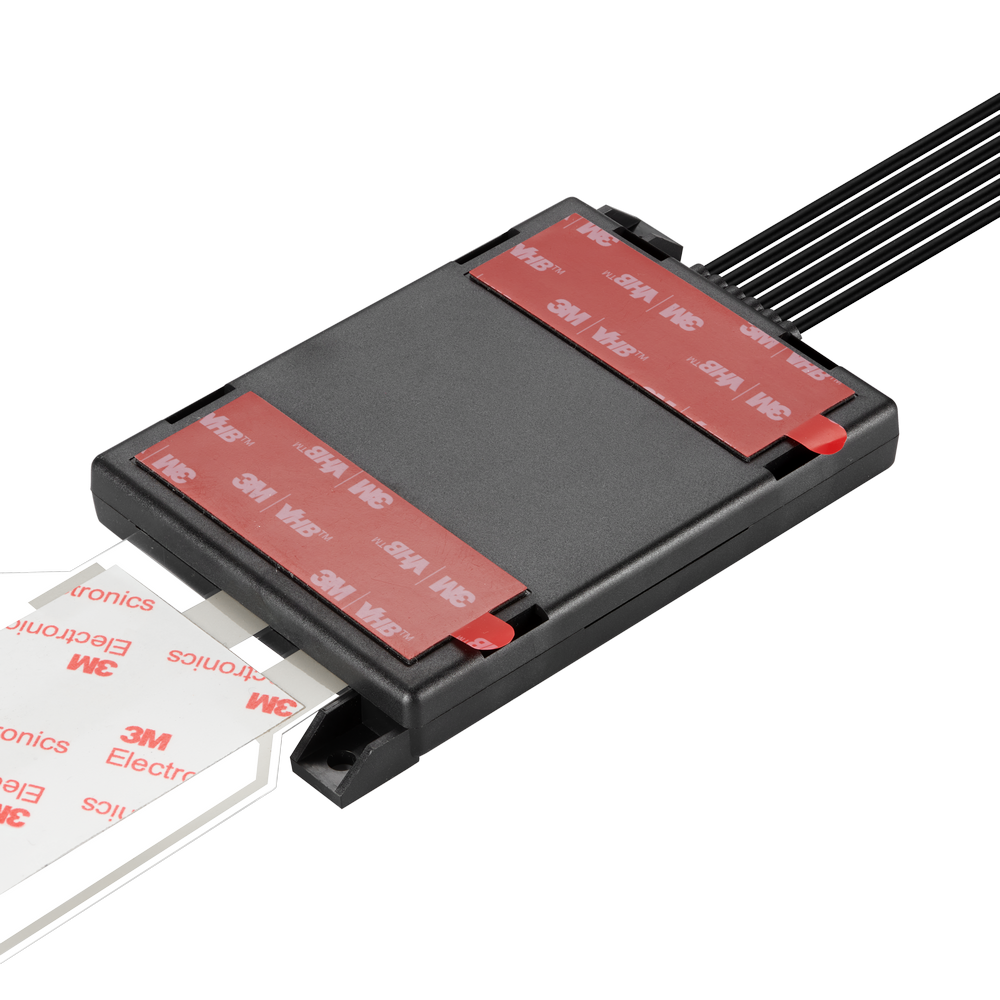

MA2336.A.001 Low-Profile Antenne 5G, GNSS, W-lan, AM/FM Dachhimmel Klebehalterung 6-in-1 für OEM-Automobilplattformen, Schwerlast-Lkw und Baumaschinen, Freizeitfahrzeuge (RVs), Spezial- und Industrieausrüstung

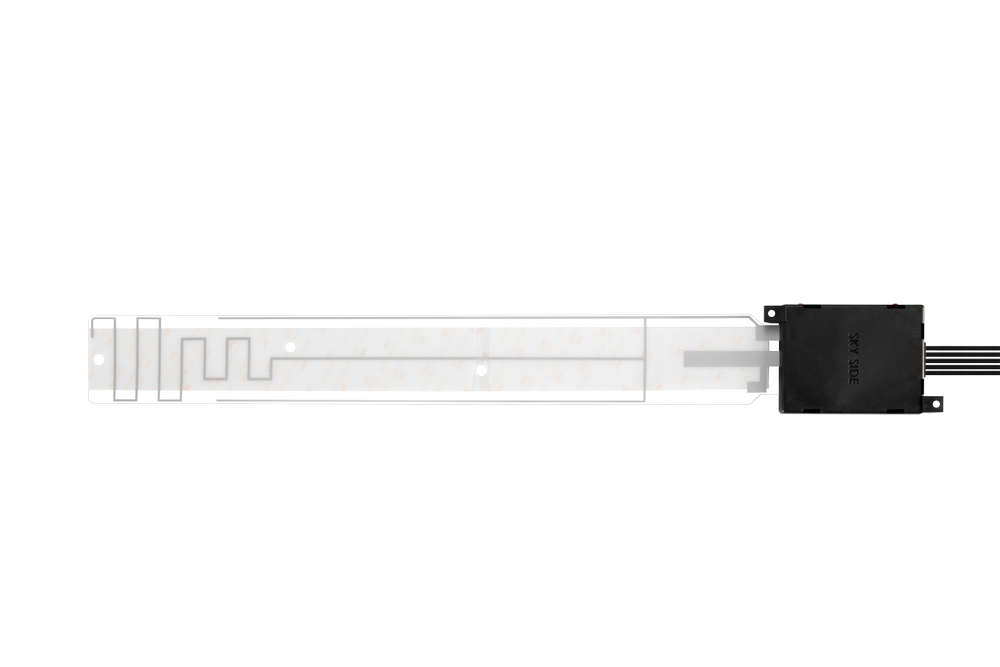

Diese unauffällige, flache Dachhimmel-Folienantenne integriert Multi-Radio-Konnektivitäten in einer einzigen kompakten Einheit für moderne Fahrzeugplattformen. Sie kombiniert GNSS-Positionierung, duale Breitband-Cellular-MIMO für Hochgeschwindigkeitsdaten, duale W-lan-MIMO für die Fahrzeugkonnektivität und AM/FM-Empfang – was die Installation vereinfacht und gleichzeitig eine robuste HF-Leistung gewährleistet.

• 6-in-1 integriertes Design: GNSS + duales Cellular MIMO + duales W-lan MIMO + AM/FM
• Unauffällige, flache Bauform: für diskrete Integration in den Dachhimmel konzipiert
• Robustes Gehäuse: ABS+PC-Gehäuse für anspruchsvolle Fahrzeugumgebungen
• OEM-fähig: hergestellt in TS16949-automobilzertifizierten Anlagen
• Konformität: RoHS- & REACH-konform

Typische Anwendungsfälle umfassen:

• OEM-Automobilplattformen
• Schwerlast-Lkw und Baumaschinen
• Freizeitfahrzeuge (RVs)
• Spezialisierte und industrielle Ausrüstung

Konnektivitäten

1x GNSS – L1,B1I,G1
2x Cellular – 600-6000MHz
2x W-lan – 2.4 – 5.8MHz
1x AM/FM-Antenne

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: MIMO
Cellular-Technologien: 5G
Position: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP21
Abmessungen: 553 x 70 x 16,7 mm Geeignet für OEM-Automobil, Lkw, RVs, Motorräder und Mac
Gewicht: 137 g

GNSS (Aktiv)

Anschlüsse: 1x
Frequenz: 1561-1602 MHz
GNSS-Bänder: L1/L2/L5/E6
Polarisation: RHCP
Impedanz: 50 Ω
VSWR (max.): 3:1
Gewinn (max.): 3,89 dBi

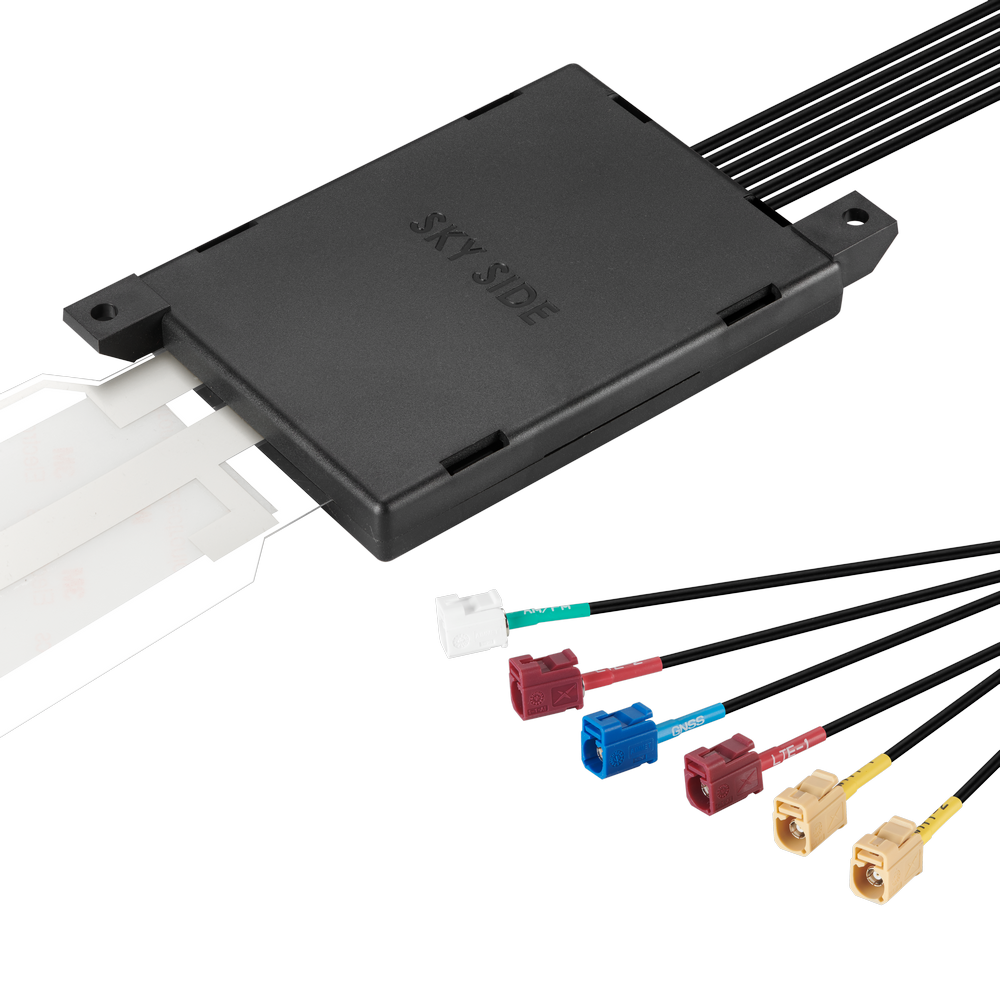

Steckertyp: FAKRA
Kabellänge: 21,5 cm
Kabeltyp: RG-174

Cellular (Breitband MIMO)

Anschlüsse: 2x
Standards: 5GNR/4G/3G/NB-IoT/Cat M
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Strahlungsmuster: Rundstrahlend
Impedanz: 50 Ω
Polarisation: Linear
Max. Eingangsleistung: 10 W
Steckertyp: FAKRA
Kabellänge: 21,5 cm
Kabeltyp: RG-174

W-lan (Dual-Band MIMO)

Anschlüsse: 2x
Frequenz: 2400-2500, 5150-5850 MHz
Strahlungsmuster: Rundstrahlend
Impedanz: 50 Ω
Polarisation: Linear
Max. Eingangsleistung: 10 W
Steckertyp: FAKRA
Kabellänge: 21,5 cm
Kabeltyp: RG-174

AM/FM

Anschlüsse: 1x
Steckertyp: FAKRA
Kabellänge: 21,5 cm
Kabeltyp: RG-174
