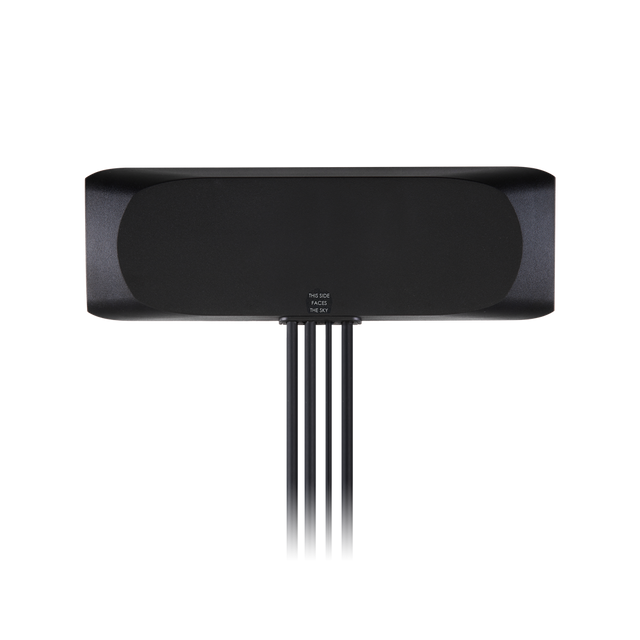

MA245.LBIC.002 Externe Antenne Low-Profile 5G, GNSS, W-lan Klebehalterung Genesis für Telematik, Transport, Fernüberwachung, Flottenmanagement

Genesis MA245 ist eine flache, omnidirektionale externe Kombinationsantenne, die entwickelt wurde, um mehrere drahtlose Dienste in einem robusten Gehäuse zu unterstützen. Sie ist für anspruchsvolle Einsätze konzipiert, bei denen zuverlässige Mobilfunk-Konnektivität, präzise Positionsbestimmung und Dualband-W-lan-Abdeckung in einer Lösung erforderlich sind.

Diese Antenne unterstützt MIMO für eine leistungsstarke Mobilfunkübertragung und Dualband-W-lan sowie Multi-Konstellations-GNSS, um die Tracking-Stabilität und Standortgenauigkeit in herausfordernden Umgebungen wie städtischen Gebieten zu verbessern.

• 4-in-1-Kombinationsdesign für konsolidierte Konnektivitäten
• Externes, flaches Gehäuse, geeignet für Fahrzeug- und Geräteintegration
• IP65-zertifiziertes Gehäuse für Langlebigkeit in rauen Umgebungen
• Ideal für Telematik, Transport, Fernüberwachung und Flottenmanagement

Konnektivitäten

1x GNSS
2x 5G/4G MIMO
1x W-lan MIMO 2,4/5 GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunk-Technologien: 5G
Position: Extern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP65
Abmessungen: 205,8 x 68 x 12,4 mm RoHS- & REACH-konform
Gewicht: 300 g
Impedanz: 50 Ω

GNSS

Standards: GPS, GLONASS, Galileo, SBAS
Frequenz: GPS/Galileo: 1575,42±3 MHz; GLONASS: 1602±0,5 MHz
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: Max. 2:1
LNA-Verstärkung (bei 3,3 V): 30 dB
Rauschzahl (bei 3,3 V): 1,7 dB
Eingangsspannung: 3,3 V
Stromaufnahme (bei 3,3 V): 15 mA
Anschlusstyp: FAKRA Code C Buchse (Blau)
Kabellänge: 300 cm
Kabeltyp: RG-174

5G/4G MIMO

Anzahl: 2x
Standards: 5GNR / FR1 / LTE / LTE-Advanced / WCDMA / HSPA / HSPA+ / TD-SCDMA
Frequenz: 615~960 MHz; 1710~2200 MHz; 2490~2690 MHz; 3300~5000 MHz
Polarisation: Linear
Impedanz: 50 Ω
VSWR: <3,5:1
Anschlusstyp: FAKRA Code D Buchse (Bordeaux Violett)
Kabellänge: 300 cm
Kabeltyp: CFD-200

W-lan (2,4/5 GHz)

Anzahl: 1x
Standards: W-lan
Frequenz: 2400~2500 MHz; 4900~5850 MHz
Polarisation: Linear
Impedanz: 50 Ω
VSWR: <3
Anschlusstyp: FAKRA Code I Buchse (Beige)
Kabellänge: 300 cm
Kabeltyp: CFD-200
