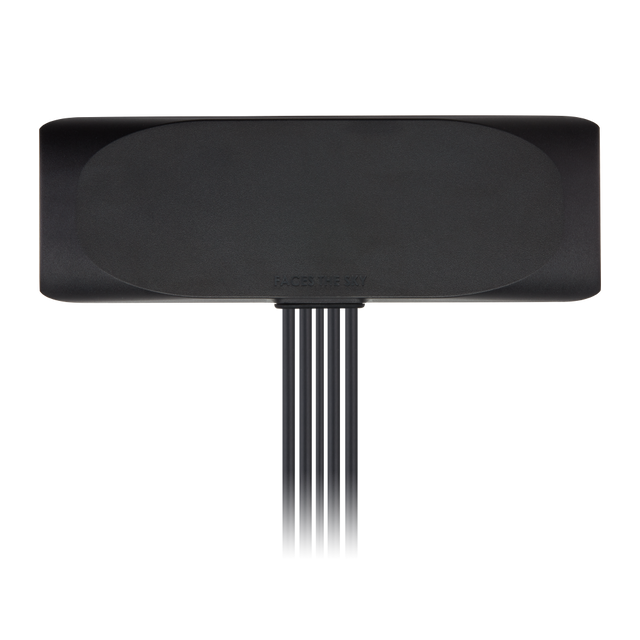

MA275.LBICG.002 Externe Antenne 4G/LTE, GNSS, W-lan Klebehalterung 5-in-1 Genesis IP67 für Telematik, Transport, Fernüberwachung, Flottenmanagement

Diese 5-in-1 Klebemontage-Kombinationsantenne integriert cellular LTE MIMO, dualband W-lan MIMO und aktives GNSS in einem einzigen, unauffälligen externen Gehäuse. Sie wurde entwickelt, um Multi-Radio-Installationen zu vereinfachen und gleichzeitig zuverlässige Konnektivität und Positionierung für anspruchsvolle Feldeinsätze zu gewährleisten.

• Alles-in-einem Integration: Vereint LTE, W-lan und GNSS in einem einzigen Antennenpaket.
• MIMO-Unterstützung: Entwickelt für höhere Durchsatzraten und stabilere Verbindungen in cellular- und W-lan-Netzwerken.
• Externe Klebemontage: Ermöglicht eine schnelle Installation an Fahrzeugen und Geräten ohne Bohren.
• Für vernetzte Systeme gebaut: Geeignet für Lösungen, die sowohl Datenkonnektivität als auch genaue Standortbestimmung erfordern.

Typische Anwendungsfälle: Telematik, Transportsysteme, Fernüberwachungsinstallationen und Flottenmanagement.

Konnektivitäten

2x LTE MIMO
2x W-lan MIMO
1x Aktives GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Cellular-Technologien: 4G/LTE
Standort: Extern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: 205,1*68*12,5 mm
Gewicht: 650g

LTE MIMO (2x)

Frequenz: 698-803, 824-894, 880-960, 1710-1880, 1850-1990, 1920-2170, 2300-2690, 3300-3500 MHz
Standards: LTE700/GSM850/GSM900/DCS/PCS/UMTS/LTE2600/LTE3500
Impedanz: 50 Ω
Polarisation: Linear
Steckertyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD-200

W-lan MIMO (2x)

Frequenz: 2400-2500, 4900-5850 MHz
Standards: W-lan (2,4GHz/5,8GHz)
Impedanz: 50 Ω
Rückflussdämpfung: < -6 dB
Polarisation: Linear
Steckertyp: RP-SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD-200

GNSS (Aktiv)

Frequenz: GPS L1: 1575,42 MHz ± 1,023 MHz
GLONASS L1: 1602 MHz ± 1,023 MHz
Bandbreite: mind. 6 MHz
Rückflussdämpfung: < -10 dB
Polarisation: RHCP
Impedanz: 50 Ω
Passiver Gewinn am Zenit: +1,0 dBic typ. (GPS L1 und GLONASS L1)
Eingangsspannung: Min: 1,8V, Typ: 3,0V, Max: 5,5V
Gesamtgewinn @ Zenit: 23dBic / 31dBic / 34dBic
Stromaufnahme: 8 mA / 15 mA / 28 mA
Rauschzahl: 2,5 dB / 2,3 dB / 2,6 dB
Steckertyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: RG-174

Datenblatt PDF herunterladen
