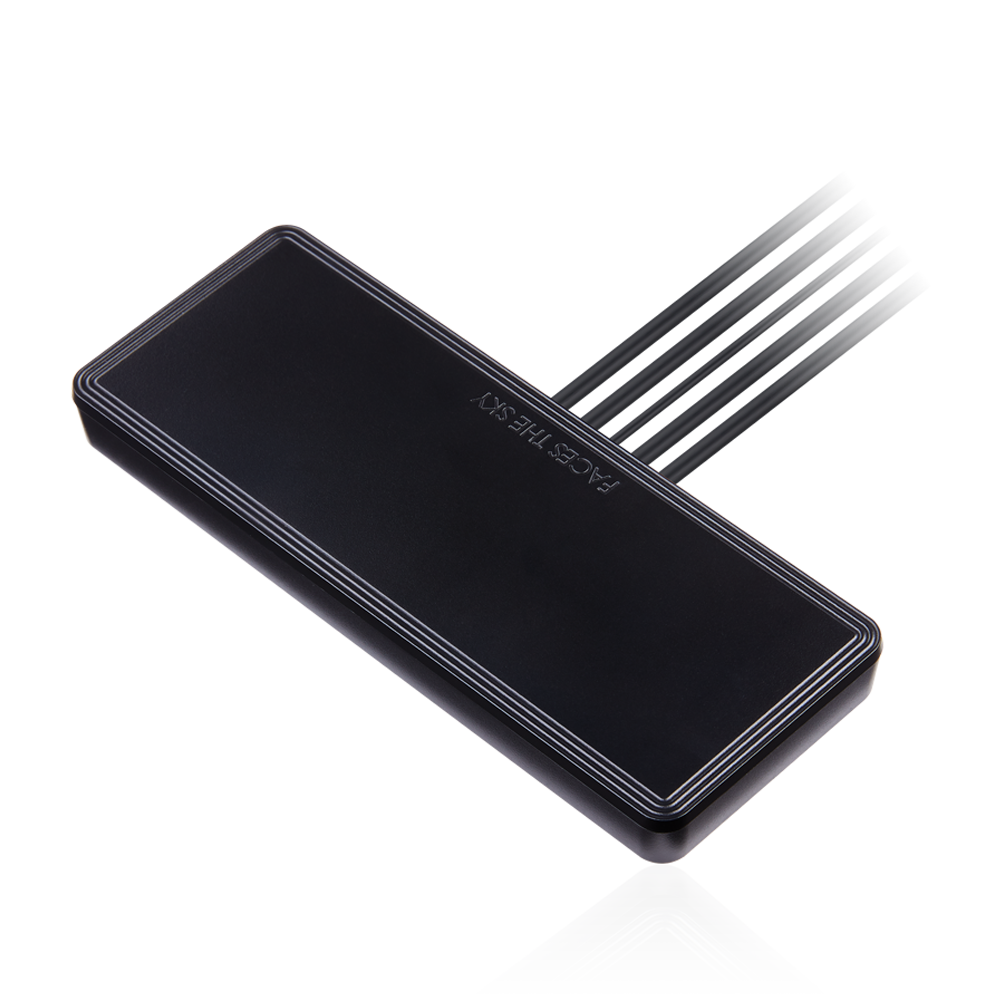

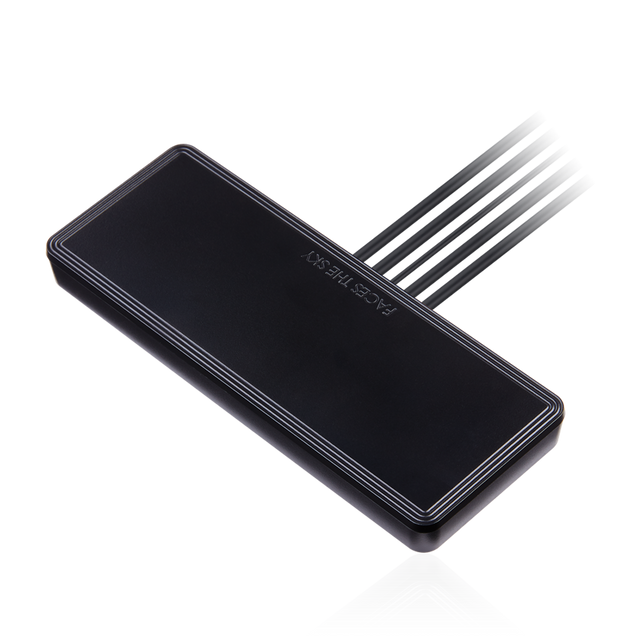

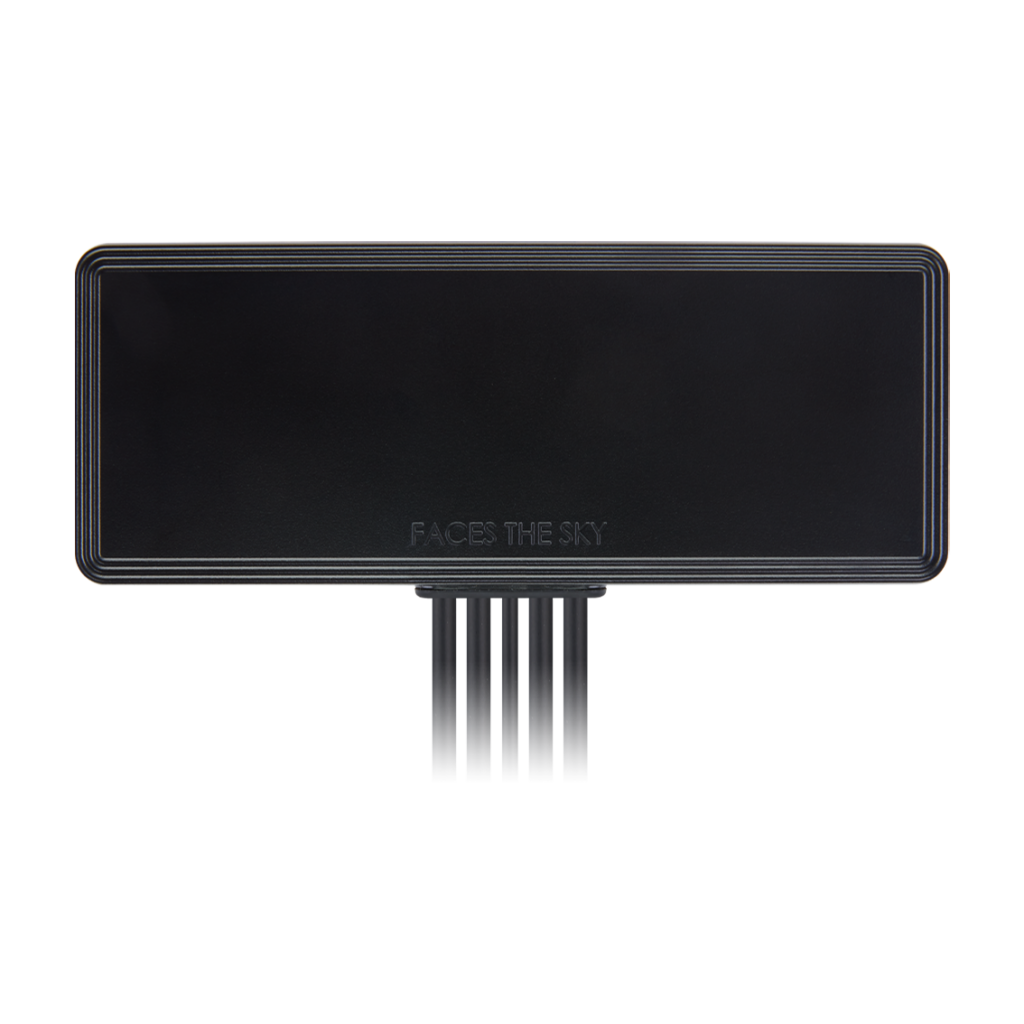

MA285.LBICG.001 Externe Antenne Hochgewinn Niedrigprofil Router 4G/LTE, GNSS, W-lan Klebehalterung 5-in-1 für Next Generation OEM Automotive Connectivity, Multimedia, Navigation und Telematiksysteme, V2V, V2X und Flottenmanagement-Anwendungen

Diese kompakte 5-in-1 Antenne mit niedrigem Profil und Klebemontage kombiniert GNSS mit dualem LTE MIMO und dualem W-lan MIMO in einem robusten Gehäuse. Sie ist darauf ausgelegt, hochdurchsatzfähige, zuverlässige Verbindungen für die Fahrzeugkonnektivität und andere Multi-Radio-Systeme zu unterstützen, bei denen starke Isolation und konstante Leistung entscheidend sind.

• 5-in-1 Kombinationsdesign: GNSS + 2x LTE MIMO + 2x W-lan MIMO
• Für raue Umgebungen entwickelt: robustes Gehäuse mit IP67-Schutz
• Zuverlässige Multi-Radio-Leistung: MIMO-Fähigkeit mit hoher Isolation zur Aufrechterhaltung von Durchsatz und Signalqualität
• Vielseitige Einsatzmöglichkeiten: ideal für vernetzte Fahrzeuge und anspruchsvolle mobile Einsätze

Typische Anwendungen umfassen: Next Generation OEM Automotive Connectivity; Multimedia-, Navigations- und Telematiksysteme; V2V, V2X und Flottenmanagement-Anwendungen; Echtzeit-HD-Video-Streaming; Digital Signage und Fernüberwachung; First Net Responder Router.

Konnektivitäten

2x 4G/LTE MIMO (Fallback auf 3G/2G) 698-3800MHz
2x W-lan MIMO 2,4/5,8GHz
1x GNSS (GPS/GLONASS/BeiDou/Galileo)

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50 Ω
Polarisation: Linear (Mobilfunk/W-lan), RHCP (GNSS)
Abmessungen: 151,8 * 59 * 13 mm RoHS- & REACH-konform
Gewicht: 180 g (ohne Kabel und Verpackung)

Mobilfunk (LTE MIMO)

Anzahl: 2x
Frequenz: 698~803, 824~894, 880~960, 1427-1518, 1710~1880, 1850~1990, 1920~2170, 2300~2690, 3300-3800 MHz
Standards: 4G MIMO mit Fallback auf 3G/2G
Impedanz: 50 Ω
Polarisation: Linear
Steckertyp: SMA(M)
Kabellänge: 200 cm
Kabeltyp: TGC200

W-lan MIMO (Dualband)

Anzahl: 2x
Frequenz: 2400~2500, 4900~5850 MHz
Standards: Dualband W-lan MIMO
Impedanz: 50 Ω
Rückflussdämpfung: < -6 dB
Polarisation: Linear
Steckertyp: RP-SMA(M)
Kabellänge: 200 cm
Kabeltyp: TGC200

GNSS (aktiv)

Anzahl: 1x
Frequenz: GPS: 1575,42 ± 1,023 MHz; BeiDou: 1561,098 ± 2,046 MHz; GLONASS: 1602 ± 5 MHz
Standards: GPS/GLONASS/BeiDou/Galileo
Bandbreite: mind. 12,5 MHz
Rückflussdämpfung: <-10 dB
Passiver Gewinn am Zenit: +2,3 dBi typ. (GPS L1 und GLONASS L1)
Polarisation: RHCP
Impedanz: 50 Ω
Eingangsspannung: Min: 1,8 V; Typ: 3,0 V; Max: 5,5 V
Gesamtgewinn @ Zenit: 25,3 dBi, 25,5 dBi, 25,3 dBi
Steckertyp: SMA(M)
Kabellänge: 200 cm
Kabeltyp: RG174
