MA350.A.LBICG.003 Externe Outdoor Niedrigprofil Hochgewinn MIMO IP65 5G, GNSS, W-lan 6E/7 Antenne Magnetbefestigung 5-in-1 Steedan für Next Generation OEM Automotive Connectivity, Multimedia, Navigation und Telematiksysteme, V2V

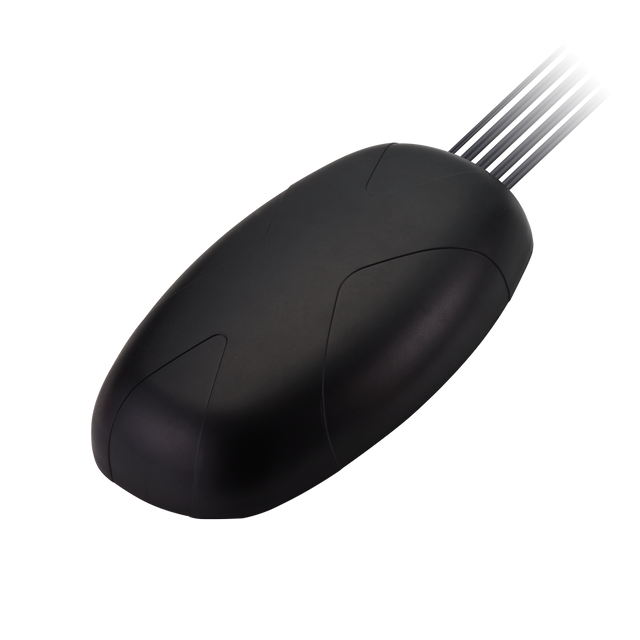

Steedan MA350 ist eine flache, 5-in-1 Kombinationantenne mit Magnetischer Halterung, die für Fahrzeugdächer, Außeninstallationen an Gebäuden und Anwendungen mit schweren Geräten entwickelt wurde, bei denen Bohren nicht möglich ist.

Sie integriert hochisolierte interne Antennen für 5G/4G MIMO, W-lan MIMO (einschließlich W-lan 6) und aktive GNSS-Ortung in einem robusten Gehäuse, um eine zuverlässige, leistungsstarke Konnektivität für Echtzeit-Streaming, Navigation und Telematik-Anwendungen zu gewährleisten.

• Magnetische Halterung für schnelle, nicht permanente Montage auf Stahlflächen
• Flaches Gehäuse, das eine unauffällige Montage ermöglicht
• Robustes Gehäuse mit IP65-Schutzklasse
• Multi-Radio-Integration zur Vereinfachung externer Antenneninstallationen

Konnektivitäten

2x 5G/4G MIMO 600-6000MHz
2x W-lan 6 MIMO 2.4GHz/5.8-7.125GHz
1x GPS-GLONASS-GALILEO-BeiDou

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO, Patch
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP65
Abmessungen: 247 * 144,3 * 52,8 mm RoHS- und REACH-konform
Gewicht: 886g
Impedanz: 50Ω

5G/4G MIMO

Frequenz: 600-6000MHz
Standards: 5G/4G (abwärtskompatibel mit 3G und 2G)
Impedanz: 50Ω
Polarisation: Linear
VSWR: 2,1
Maximale Eingangsleistung: 10W
Strahlungsmuster: Rundstrahlend
Steckertyp: SMA(M)ST
Kabellänge: 300cm
Kabeltyp: TGC-200

W-lan MIMO (einschließlich W-lan 6)

Frequenz: 2,4GHz/5,8-7,125GHz
Standards: W-lan (einschließlich W-lan 6)
Impedanz: 50Ω
Polarisation: Linear
Maximale Eingangsleistung: 10W
Strahlungsmuster: Rundstrahlend
Steckertyp: RP SMA(M)ST
Kabellänge: 300cm
Kabeltyp: TGC-200

GNSS (aktiv)

Frequenz: 1561, 1575,42, 1602 MHz
Standards: GPS/GLONASS/Galileo/BeiDou
Rückflussdämpfung (dB): <-10
Passiver Antennengewinn am Zenit (dBi): 1
Polarisation: RHCP
Impedanz: 50Ω
LNA-Verstärkung@1,8V (typ.): 25dBic
LNA-Verstärkung@3,0V (typ.): 30dBic
LNA-Verstärkung@5,5V (typ.): 32dBic
Rauschen@1,8V (typ.): 2,7dB
Rauschen@3,0V (typ.): 3dB
Rauschen@5,5V (typ.): 3,7dB
Stromverbrauch@1,8V (typ.): 6mA
Stromverbrauch@3,0V (typ.): 12mA
Stromverbrauch@5,5V (typ.): 30mA
Steckertyp: SMA(M)ST
Kabellänge: 300cm
Kabeltyp: RG-174
