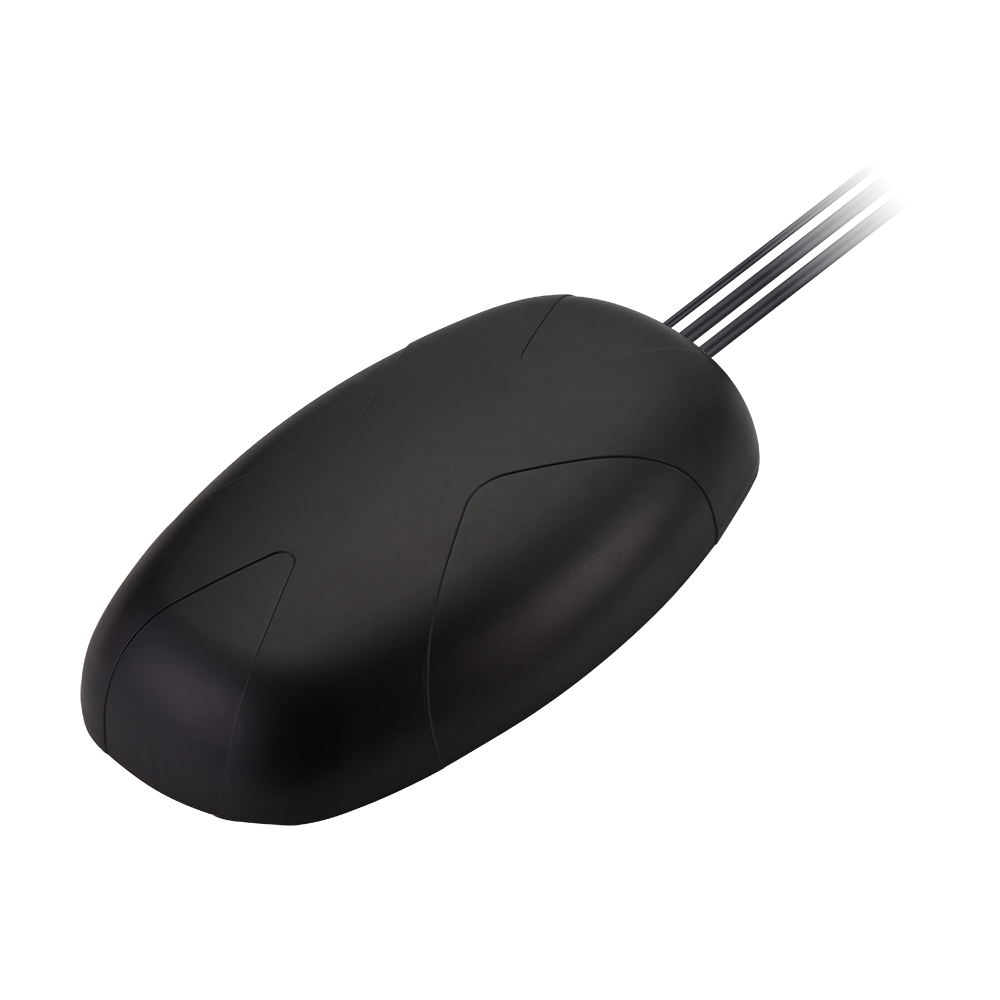

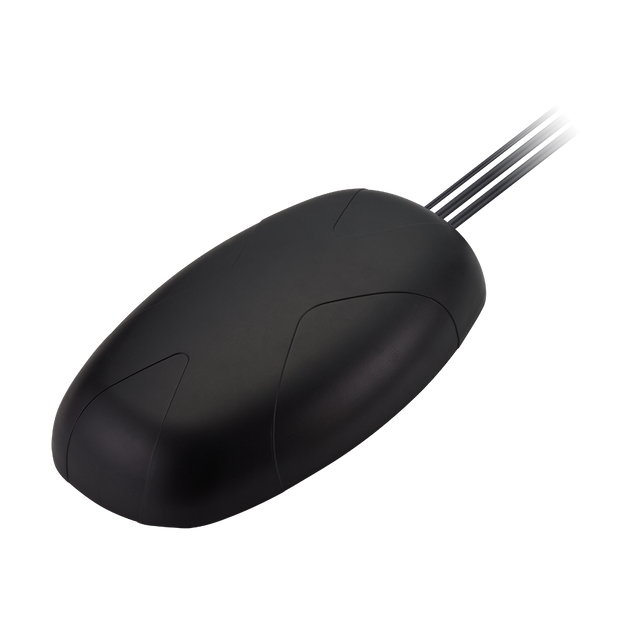

MA353.A.LBC.001 Externe Outdoor MIMO 5G, GNSS, W-lan 6E/7 Antenne Magnetbefestigung Steedan 3-in-1 für Next Generation OEM Automotive Connectivity, Multimedia, Navigation und Telematiksysteme, V2V, V2X und Flottenmanagement-Anwendungen

Steedan ist eine flache 3-in-1 Kombination mit Magnetischer Halterung, die für Fahrzeuge, Außenanwendungen an Gebäuden und schwere Geräte auf Dächern entwickelt wurde, bei denen das Bohren durch Paneele nicht möglich ist. Sie wird mit ultra-starken Neodym-Magneten an Stahloberflächen befestigt, während ein weiches Schaumstoffpolster an der Basis die Montagefläche während der Installation und Entfernung schützt.

Diese Antenne integriert 5G/4G Mobilfunkleistung (mit Abwärtskompatibilität für 3G/2G), W-lan (einschließlich W-lan 6 Bandabdeckung) und eine speziell abgestimmte GNSS-Patchantenne, um zuverlässige Konnektivitäten und Positionierung zu unterstützen. Die internen Antennen sind so konstruiert, dass sie eine starke Isolation bieten, um den gleichzeitigen Betrieb für Daten- und Ortungsdienste zu ermöglichen.

• Flaches, robustes Gehäuse für raue Umgebungen
• Magnetische Halterung für schnelle Montage auf Stahloberflächen
• Entwickelt für Echtzeit-Streaming und hochdurchsatzfähige Fahrzeugkonnektivität

Konnektivitäten

1x 5G/4G MIMO 600-6000MHz
1x W-lan (einschließlich W-lan 6) MIMO 2,4/5,8/7,1GHz
1x GPS-GLONASS-Galileo-BeiDou Antenne

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO, Patch
Mobilfunktechnologien: 5G
Position: Außen
LPWAN & IoT Kommunikation: NB-IoT, Cat-M
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP65
Impedanz: 50Ω
Abmessungen: 247 * 144,3 * 52,8 mm RoHS & Reach konform
Gewicht: 500g

5G/4G MIMO

Frequenz: 600MHz - 6000MHz
Standards: 5GNR/4G/3G/2G, NB-IoT, Cat M
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
VSWR: <3,5
Steckertyp: SMA(M)ST
Kabellänge: 300cm
Kabeltyp: TGC-200

W-lan (einschließlich W-lan 6) MIMO

Frequenz: 2400~2500, 5150~5850, 5925~7125 MHz
Standards: W-lan (einschließlich W-lan 6)
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
Steckertyp: RP-SMA(M)ST
Kabellänge: 300cm
Kabeltyp: TGC-200

GNSS

Frequenz: 1561-1602 MHz
Standards: GPS/GLONASS/Galileo/BeiDou
Polarisation: RHCP
Rückflussdämpfung (dB): <-10
Passiver Antennengewinn am Zenit (dBi): 1
LNA-Verstärkung@1,8V (Typ.): 25dBic
LNA-Verstärkung@3,0V (Typ.): 30dBic
LNA-Verstärkung@5,5V (Typ.): 32dBic
Rauschen@1,8V (Typ.): 2,7dB
Rauschen@3,0V (Typ.): 3dB
Rauschen@5,5V (Typ.): 3,7dB
Stromverbrauch@1,8V (Typ.): 6mA
Stromverbrauch@3,0V (Typ.): 12mA
Stromverbrauch@5,5V (Typ.): 30mA
Impedanz: 50Ω
Steckertyp: SMA(M)ST
Kabellänge: 300cm
Kabeltyp: RG-174
