Beschreibung

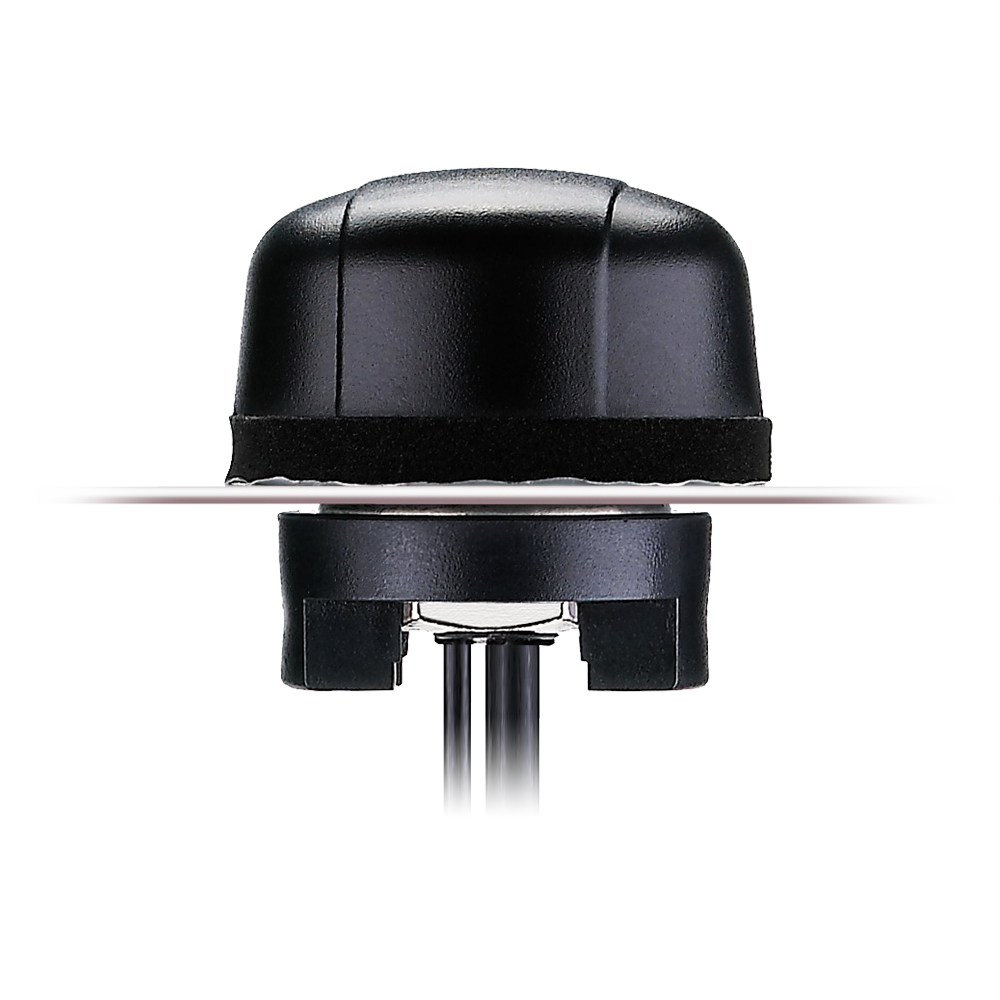

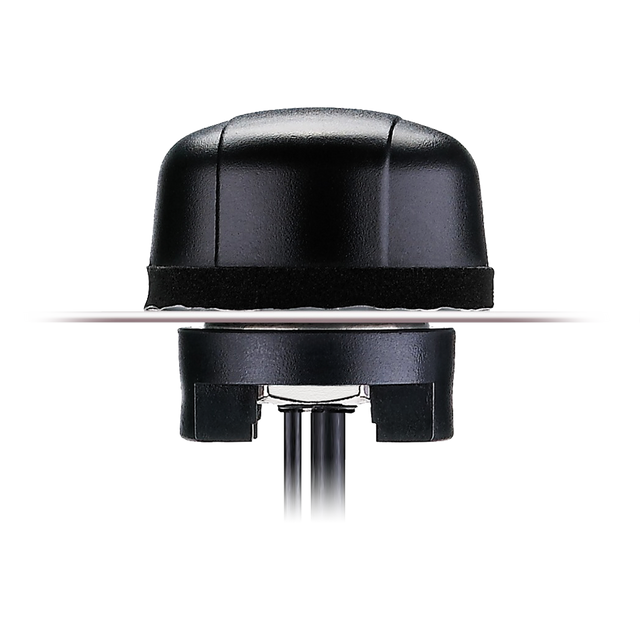

Die Hercules MA501 ist eine robuste 2-in-1-Antenne zur dauerhaften Schraubbefestigung, die hochleistungsfähige GPS/Galileo-Ortung mit dualbandiger W-lan-Konnektivität für zuverlässige Standort- und lokale Datenverbindungen kombiniert. Das flache, unauffällige Design ist für anspruchsvolle Installationen in Nutzfahrzeugen und im Außenbereich konzipiert, mit langlebigen Gewinden und Kabelausgang an der Unterseite zur Vereinfachung der Verlegung während der Installation.
- Präzise Positionierung: Aktive GPS/Galileo-Patch-Technologie für schnelle Erfassung und zuverlässige Navigationsleistung
- Dualband-W-lan-Konnektivität: Unterstützt 2,4 GHz und 5 GHz Bänder für weltweite W-lan-Anwendungen
- Robustes Gehäuse: IP65-zertifiziertes Gehäuse, das rauen Außen- und industriellen Reinigungsumgebungen standhält
- Mechanisches Design in Industriequalität: Robuste Gewindebefestigung für sichere dauerhafte Installation
Konnektivitäten
1x GPS/Galileo (aktiv) 1575,42 MHz
1x W-lan/ISM/ZigBee/Bluetooth 2400-2500 MHz, 5150-5350 MHz
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Patch
Position: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
IP-Schutzart: IP65
Abmessungen: 48*48*29 mm IP65-zertifiziertes Gehäuse RoHS- und REACH-konform
Gewicht: 475 g
GPS/Galileo (aktiv)
Frequenz: 1575,42 MHz
Polarisation: Rechtszirkular
Impedanz: 50 Ω
VSWR: <=2,0:1
Rauschzahl: max. 1,5 dB
LNA-Verstärkung: typ. 32 dB
Eingangsspannung: Min: 1,8 V Typ: 3,0 V Max: 5,5 V
Stromaufnahme: 6 mA / 12 mA / 30 mA
Verstärkung am Zenit: mind. 2,0 dBi
Anschlusstyp: SMA(M)
Kabellänge: 300 cm
Kabeltyp: RG174
W-lan / ISM
Frequenz: 2400-2500 MHz, 5150-5350 MHz
Polarisation: Linear - horizontal
Impedanz: 50 Ω
VSWR: <=1,8:1
Strahlungsmuster: Omni
Spitzenverstärkung (max.): 4,74 dBi
Anschlusstyp: RP-SMA(M)
Kabellänge: 300 cm
Kabeltyp: TGC-200
