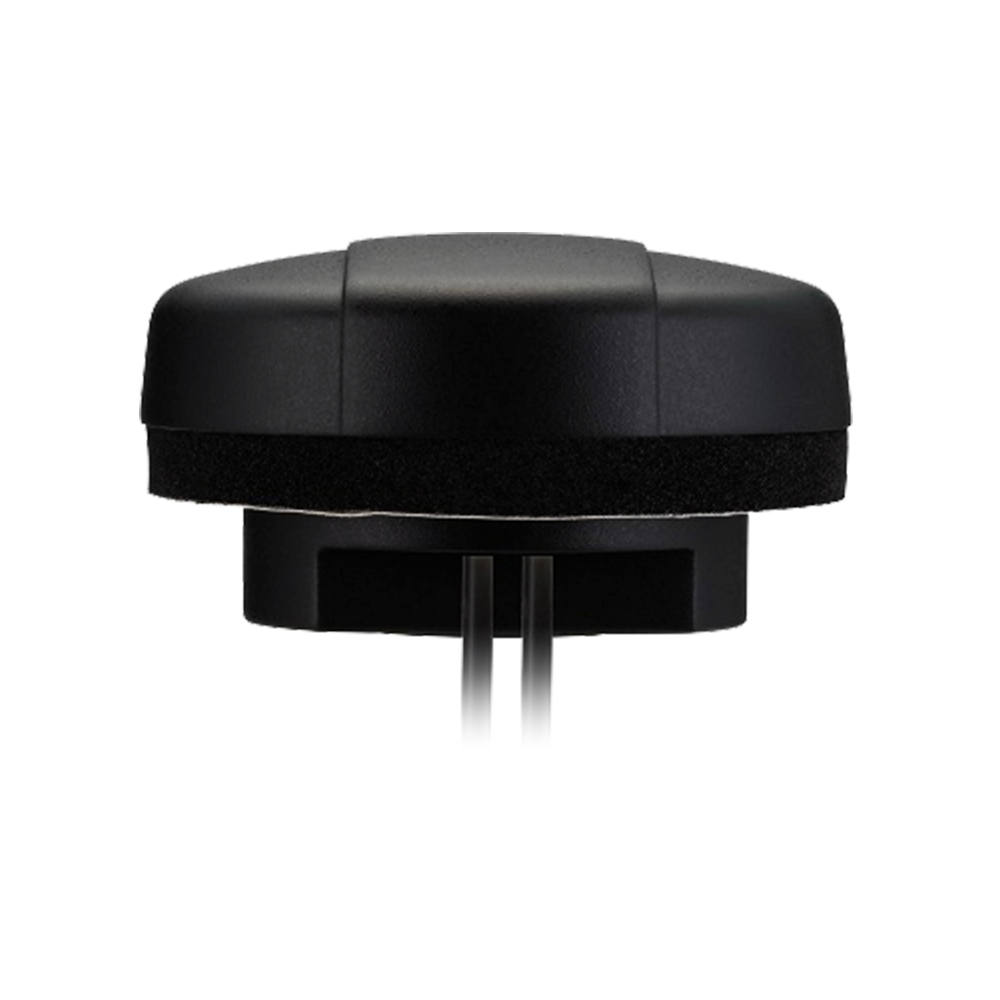

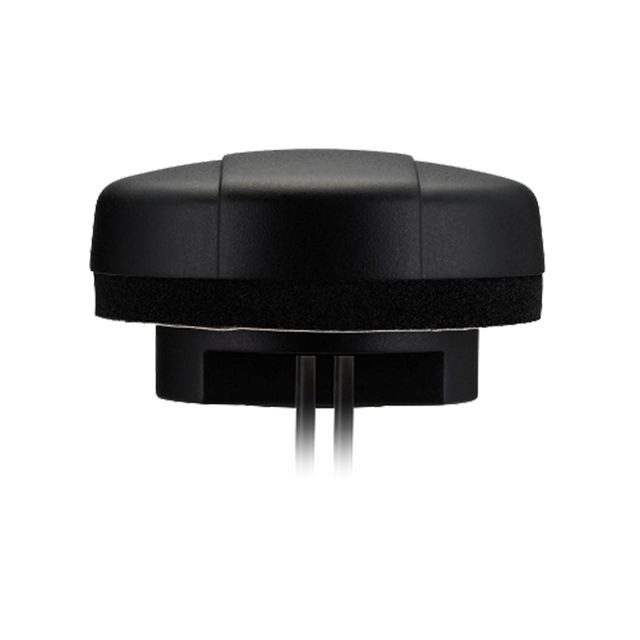

MA530.A.CG.003 Externe Antenne 2x MIMO W-lan 6E/7, ISM Dauerhafte Montage Ultima für Smart City, Smart Home, Router und Gateways, Fernüberwachung

Ultima MA530 ist eine flache, robuste externe 2-Port MIMO-Antenne, die für moderne W-lan-Einsätze entwickelt wurde, einschließlich W-lan 6 Betrieb über die 2,4 GHz-, 5 GHz- und 6 GHz-Bänder. Ihr kompaktes, widerstandsfähiges Gehäuse sorgt für zuverlässige Konnektivität in rauen Umgebungen und gewährleistet gleichzeitig eine hohe Isolation zwischen den Antennenelementen für verbesserte MIMO-Leistung.

• 2-Port MIMO-Design zur Steigerung von Durchsatz und Verbindungszuverlässigkeit
• Breite W-lan-Bandabdeckung mit Unterstützung für 2,4 GHz, 5 GHz und 6 GHz (W-lan 6)
• Robustes, flaches Gehäuse, geeignet für anspruchsvolle Außen- und Industrieanwendungen
• Hohe Isolation zwischen den Elementen (vertikale + horizontale Polarisation) zur Unterstützung der MIMO-Leistung
• Keine Erdungsebene erforderlich für flexible Installation

Typische Anwendungsfälle umfassen Smart-City-Infrastruktur, Smart-Home-Konnektivität, Router und Gateways, Fernüberwachung, intelligente Messsysteme, Baumaschinen, Transport und öffentliche Sicherheitssysteme.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Position: Außen
Befestigung: Schraubbefestigung, Wandbefestigung, Mastbefestigung
Kurzstrecken-Funkstandards: W-lan, Bluetooth
Typ: Kombination
Schutzart: IP67 & IP69K
Impedanz: 50Ω
VSWR: 1,92:1
Polarisation: Linear
Abmessungen: Höhe=19,6 mm Durchmesser=55,23 mm
Gewicht: 60 g

W-lan MIMO (2 Ports, inklusive W-lan 6)

Frequenz: 2400~2500 MHz; 5150~5850 MHz; 5925~7125 MHz
Strahlungsmuster: Rundstrahlend
Maximale Eingangsleistung: 5 W
Effizienz (%): 38/38,5 (2,4 GHz, Port1/Port2); 24,8/26 (5 GHz, Port1/Port2); 31,4/36,6 (6 GHz, Port1/Port2)
Durchschnittlicher Gewinn (dB): -4,2/-4,1 (2,4 GHz, Port1/Port2); -6,1/-5,9 (5 GHz, Port1/Port2); -5,1/-4,4 (6 GHz, Port1/Port2)
Spitzen-Gewinn (dBi): 2,6/1,8 (2,4 GHz, Port1/Port2); 0/0,5 (5 GHz, Port1/Port2); 1,1/3,1 (6 GHz, Port1/Port2)
Anschlusstyp: 2x RP-SMA Stecker (Reverse Polarity), vollständig anpassbar
Kabellänge: 100 cm, vollständig anpassbar
Kabeltyp: RG-174
