MA582.A.001 Antenna MIMO 5G, 4G/LTE permanent mount puck Comet for Telematics, Transport and Fleet Management, Gateways and Routers, Digital Signage, Smart Kiosks and Point of Sale Terminals, First Responders, Public Safety and Critical Communications

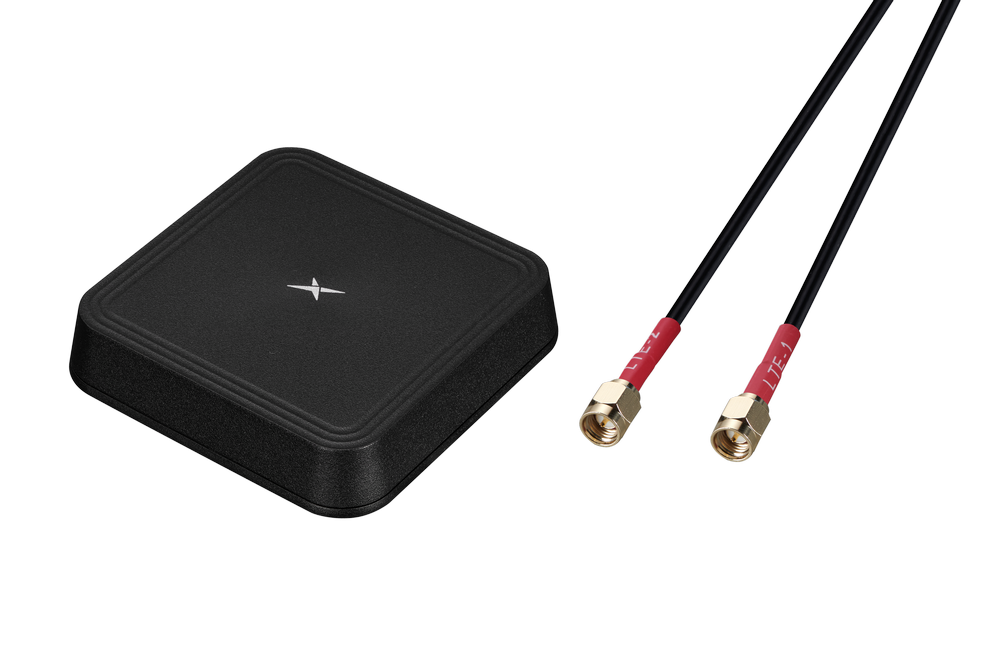

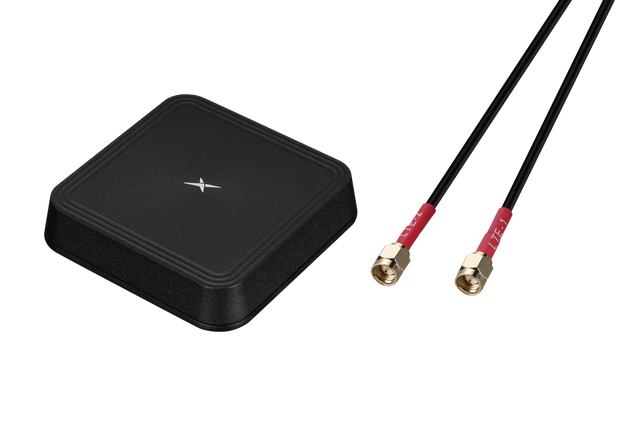

Die Comet MA582 ist eine flache, puck-förmige Antenne zur dauerhaften Montage, die zwei leistungsstarke MIMO-Elemente für zuverlässige 5G/4G-Konnektivitäten in kompakten Installationen integriert.

Sie ist so konstruiert, dass sie auch bei direkter Montage auf metallischen Gehäusen eine starke Leistung beibehält, was sie ideal für unauffällige, robuste Einsätze macht, bei denen stabile Konnektivität erforderlich ist.

• Flaches puck-förmiges Design für unauffällige Integration
• 2-Elemente Cellular MIMO-Design zur Unterstützung höherer Datenraten und verbesserter Verbindungszuverlässigkeit
• Für Metall-Montageflächen entwickelt, um Leistungsverluste an Gehäusen zu minimieren
• Dauerhafte Schraubbefestigung für sicheren Halt in Umgebungen mit hoher Vibration

Typische Anwendungsfälle umfassen: Telematik und Flottenmanagement, Gateways/Router, digitale Beschilderung und Kioske, öffentliche Sicherheitskommunikation und schwere Maschinen.

Konnektivitäten

2x 5G/4G MIMO 600-6000MHz

Installation / Umwelt

Installationsanleitung
Comet MA58x Serie
Flache dauerhafte Kombinationsantenne
A Einführung
Die Comet MA58x Serie ist eine flache, puck-förmige,
Schraubbefestigungsantenne, die zwei leistungsstarke
5G/4G MIMO Cellular-Elemente und ein GNSS-Element integriert.
Sie deckt alle weltweiten Cellular-Frequenzen von 600 MHz bis 6
GHz ab, zusammen mit GPS-, GLONASS- und BeiDou-Bändern, und erreicht
stabile Verstärkung und Effizienz, die in einem so kompakten 101 × 101 × 20 mm Gehäuse
normalerweise schwer zu realisieren sind.
Elektrische Sicherheit
Die Comet enthält eine aktive GPS/GNSS-Antenne.
Nennspannung: 1,8-5,5 VDC Nennstrom: maximal 10 mA
Die Stromversorgung dieses Geräts muss mit einem Überstromschutz von maximal 1 A abgesichert sein.
Stromverbrauch bei 1,8-5,5 V: 10 mA
B Montage & Standort

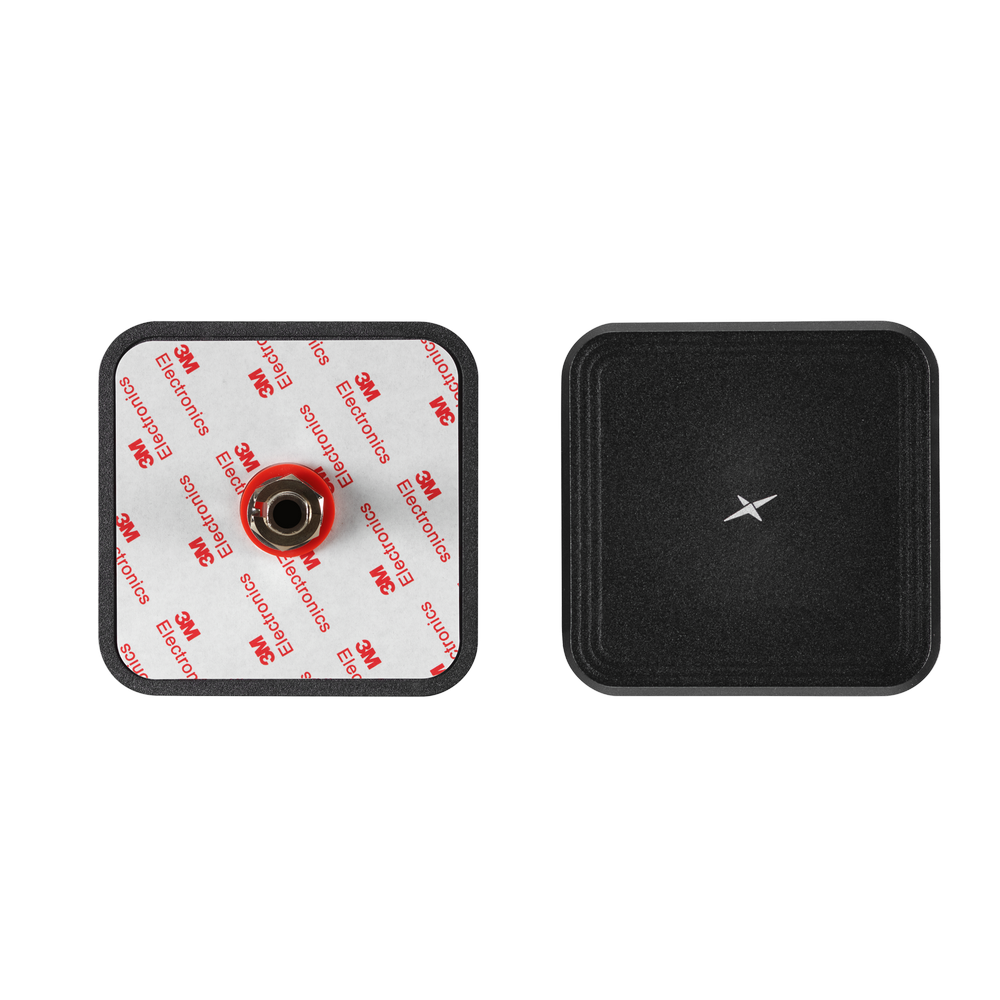

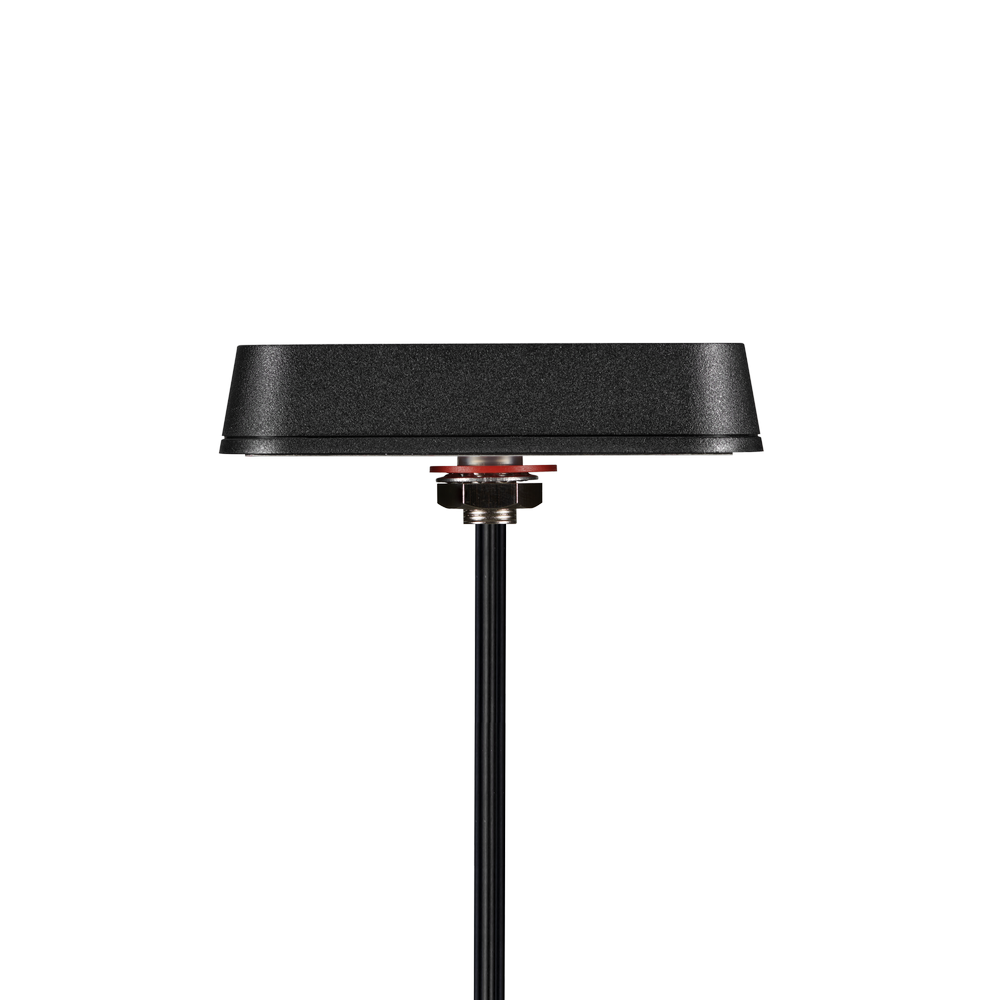

Die Befestigung erfolgt über einen Ø12 mm Gewindebolzen. Es wird empfohlen, ein Ø13 mm Loch
in das Dach oder die Gehäuseoberfläche zu bohren.
Bei der Montage auf einem Fahrzeugdach sollte die Antenne auf einer ebenen Fläche
zentral positioniert werden. Es ist darauf zu achten, die Comet-Antenne so weit wie möglich von anderen Dachkomponenten
wie Klimaanlage, Lichtleiste usw. zu montieren.
Abdichtung
Um eine ordnungsgemäße Abdichtung gegen die Montagefläche zu gewährleisten, ist auf die Krümmung
des Montagepanels zu achten. Es wird dringend empfohlen, die Antenne auf einer sauberen, flachen und ebenen Oberfläche zu installieren. Nach der Montage sollte die Kompression der Schaumdichtung und des Klebers gegen das Montagepanel überprüft werden. Falls erforderlich, kann ein kleiner Rand neutralhärtender Silikondichtstoff um das Gehäuse aufgetragen werden.
C Oberflächenvorbereitung
Beim Vorbereiten des Bohrlochs sollte der Bereich um die Bohrstelle abgeklebt werden, um die Oberfläche zu schützen. Falls kein vorhandenes OEM-Antennenmontageloch vorhanden ist,
zuerst ein Pilotloch bohren und dann auf Ø12 mm (0,472”) vergrößern. Dabei darauf achten, dass der Bohrer nicht mit dem Dachhimmel in Kontakt kommt. Anschließend die Bohrung entgraten und den Bereich sorgfältig reinigen, um alle Rückstände zu entfernen.
13 mm
Farbe und Grundierung an der Unterseite des Panels entfernen, um einen guten Erdungskontakt durch Unterlegscheibe und Mutter sicherzustellen. Um Korrosion zu verhindern, kann Petroleumgel oder Farbe an der Schnittkante des Lochs aufgetragen werden.

Technische Daten

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: PIFA, MIMO
Cellular-Technologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Montage: Schraubbefestigung, Dauerhafte Montage
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: 101 mm x 101 mm x 20 mm 2 m Low Loss TGC-1.5DS Kabel mit SMA(M)-Anschlüssen Maßgeschneidert C
Gewicht: 175 g

2x 5G/4G MIMO

Frequenz: 600-6000 MHz
Standards: 5G/4G/3G/2G, Cat-M, NB-IoT
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <2
Verstärkung (max.): 7,01 dBi
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung: 10 W
Anschlusstyp: SMA(M)
Kabellänge: 200 cm
Kabeltyp: TGC-1.5DS
