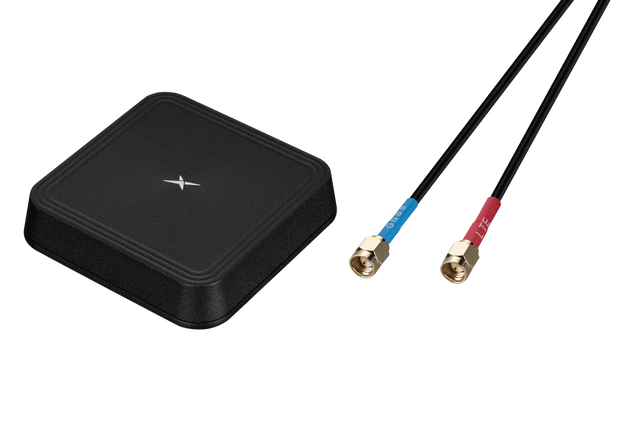

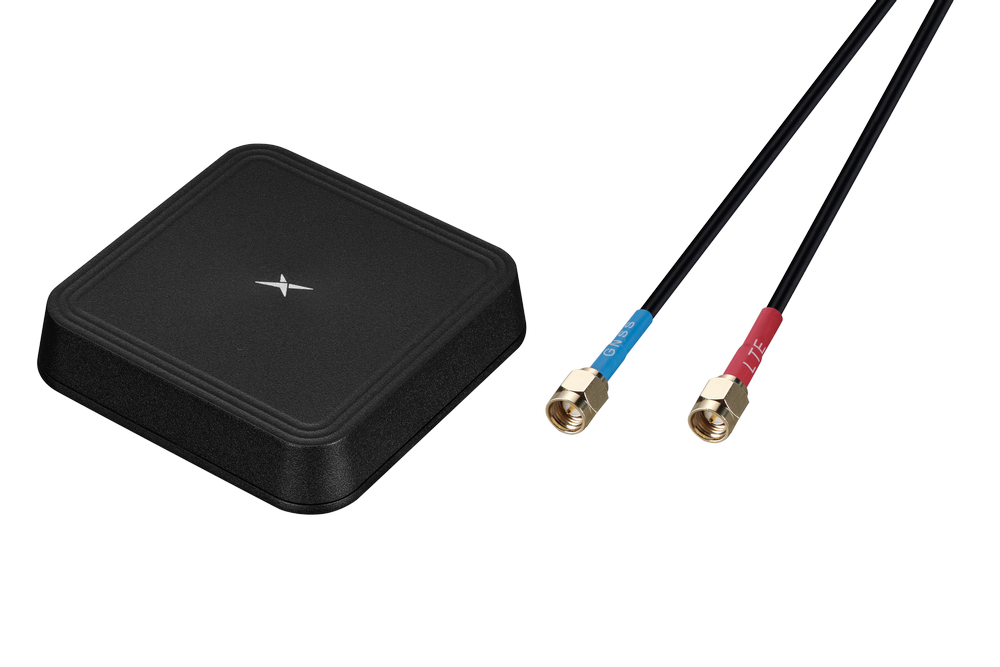

MA585.A.001 Externe Antenne MIMO 5G, 4G/LTE, GNSS Dauerhafte Montage Puck Comet IP67 für Telematik, Transport und Flottenmanagement, Gateways und Router, Digital Signage, Smart Kioske und Point-of-Sale-Terminals

Comet ist eine flache, puck-förmige 2-in-1-Antenne, die Breitband-Cellular- und GNSS-Leistung in einem robusten Gehäuse vereint. Sie ist so konstruiert, dass sie auch bei direkter Montage auf metallischen Gehäusen eine zuverlässige Leistung gewährleistet und so stabile Konnektivitäten in anspruchsvollen realen Einsatzszenarien liefert.

Entwickelt für mission-kritische Anwendungsfälle, eignet sie sich hervorragend für Telematik- und Flottenlösungen, Gateways/Router, digitale Beschilderungen und Kioske sowie für die Kommunikation im Bereich der öffentlichen Sicherheit, wo zuverlässige Abdeckung und konsistenter Betrieb erforderlich sind.

Konnektivitäten

1x GNSS L1 Band
1x 5G/4G 600-6000MHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: PIFA, MIMO
Cellular-Technologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M

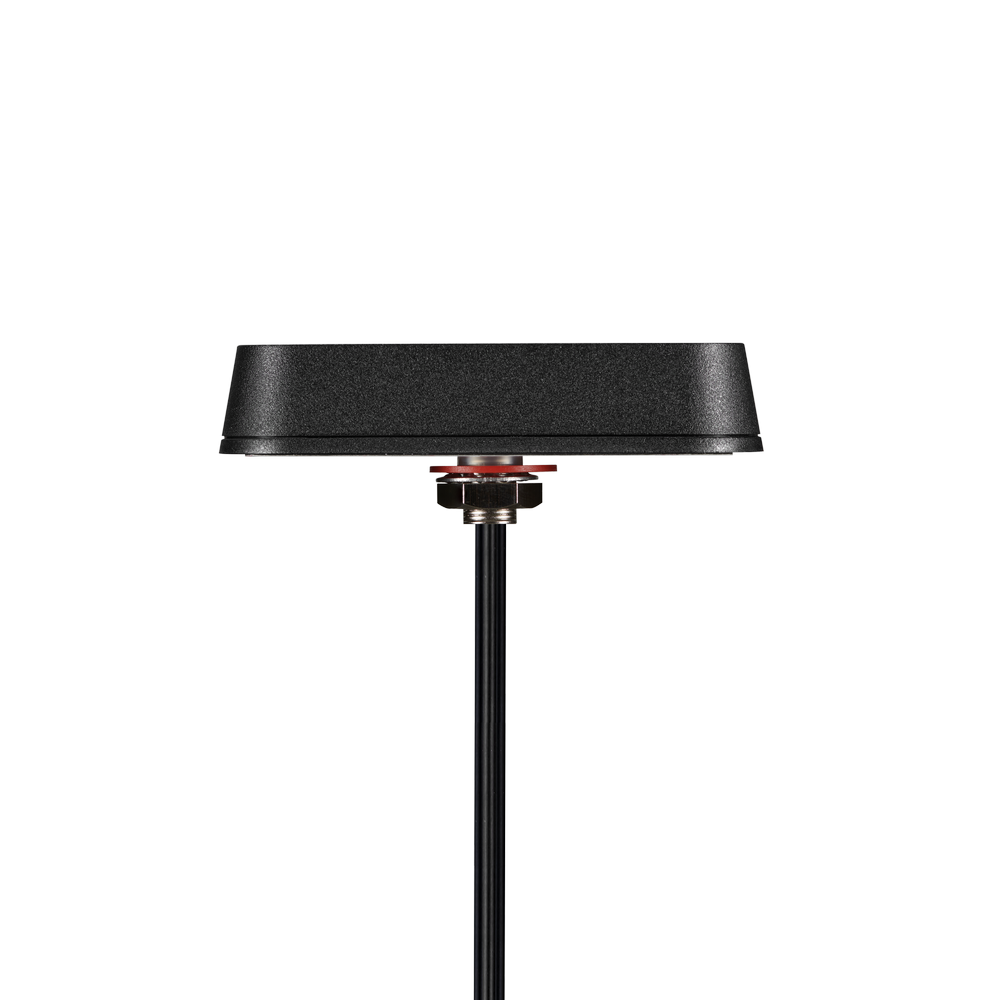

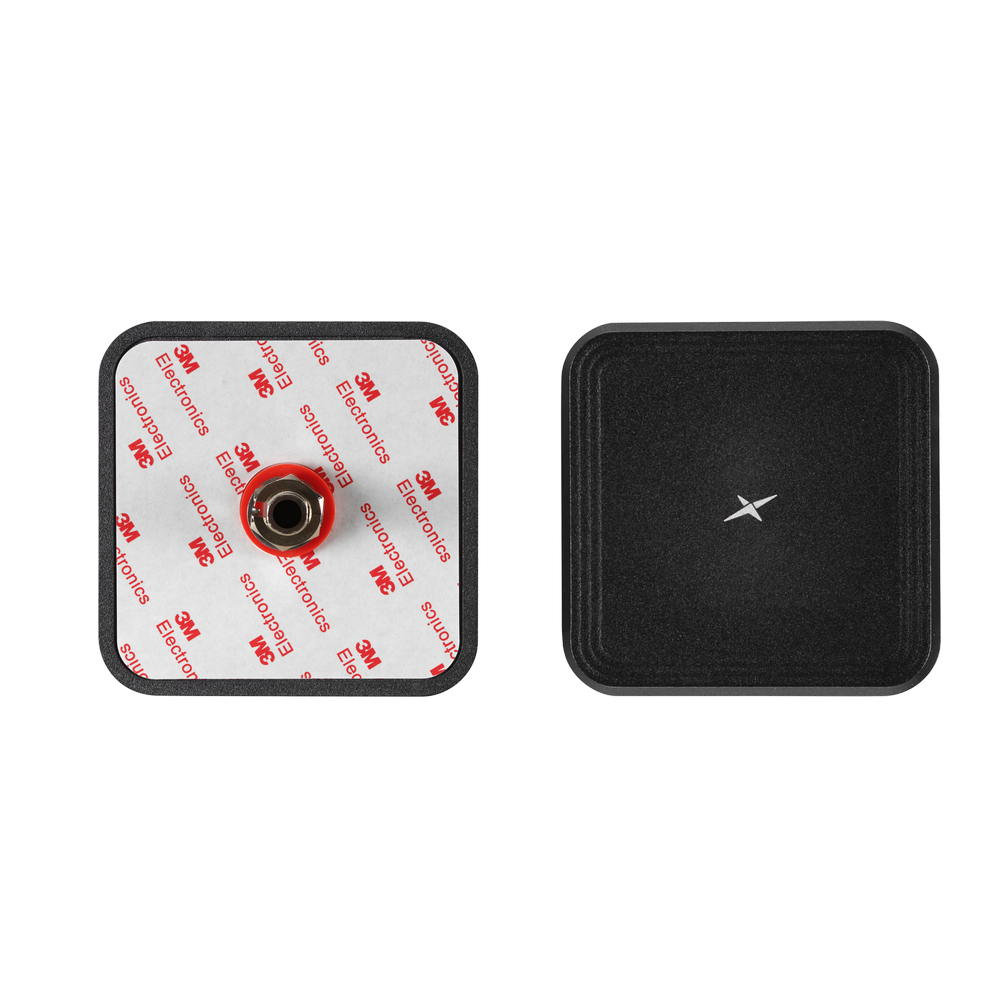

Montage: Schraubbefestigung, Permanente Montage
Satellitennavigation: GNSS
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: 101mm x 101mm x 20mm 2m Low Loss TGC-1.5DS Kabel mit SMA(M)-Anschlüssen Custom C
Gewicht: 185g
Impedanz: 50Ω

5G/4G (MIMO)

Frequenz: 617-698, 698-824, 824-960, 1427-1518, 1710-2200, 2300-2690, 3300-5000, 5150-5925 MHz
Standards: 5GNR/4G/3G/2G/NB-IoT/Cat M
Polarisation: Linear
Impedanz: 50Ω
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
Spitzenverstärkung (max): 8,18 dBi
Anschlusstyp: SMA(M)
Kabellänge: 200cm
Kabeltyp: TGC-1.5DS

GNSS

Frequenz: 1561, 1575,42, 1602 MHz
Standards: GPS/GLONASS/Galileo/BeiDou/QZSS/SBAS/IRNSS
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 1,5:1 (1561, 1575,42), 2:1 (1602)
Passive Antennen-Effizienz (%): 27,07 (1561), 25,64 (1575,42), 32,49 (1602) (Ohne Kabelverlust)
Passive Antennenverstärkung am Zenit (dBic): -3,15 (1561), -1,91 (1575,42), -2,69 (1602) (Ohne Kabelverlust)
Axialverhältnis (dB): 17,56 (1561), 29,52 (1575,42), 20,31 (1602)
Anschlusstyp: SMA(M)
Kabellänge: 200cm
Kabeltyp: TGC-1.5DS
