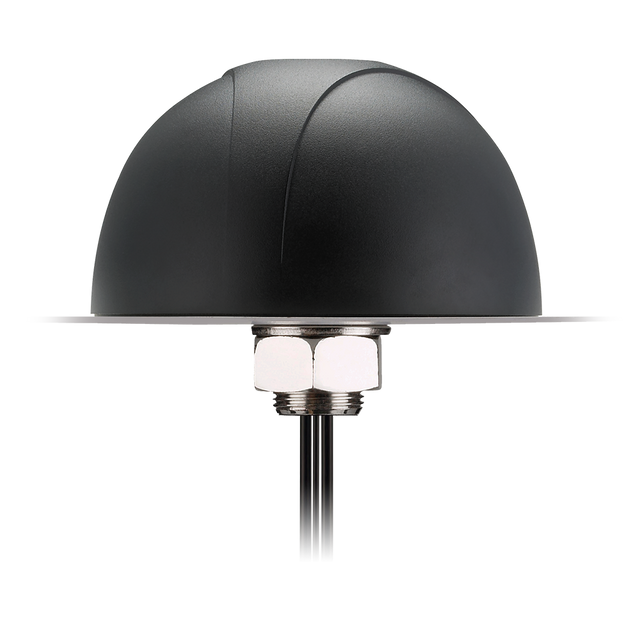

MA700.A.ABC.001 Außenantenne 5G, GNSS, W-lan Dauerhafte Montage 3-in-1 Pantheon für Öffentliche Sicherheit, Linienbus- und Bahnverkehr, Digital Signage, Gewerblicher Transport und Flottenmanagement

Das Pantheon MA700 ist eine robuste, fest installierbare Außenantenne, die Mobilfunk, W-lan und GNSS in einem kompakten Gehäuse vereint und so zuverlässige Multi-Netzwerk-Konnektivitäten in anspruchsvollen Umgebungen bietet. Entwickelt für professionelle M2M-Einsätze unterstützt sie Telematik-, Transport- und Fernüberwachungsinstallationen, bei denen langlebige Outdoor-Leistung und eine vereinfachte Montage entscheidend sind.

• 3-in-1 Multi-Netzwerk-Integration: Mobilfunk + W-lan + GNSS in einem Gehäuse zur Reduzierung der Installationskomplexität.
• Wetterfester Schutz: IP67-zertifiziertes Gehäuse für den Einsatz bei widrigen Wetterbedingungen.
• Feste Montage für Fahrzeuge und feste Standorte: Für Dach-/Panelmontage vorgesehen und kann an Wand oder Mast befestigt werden.
• Entwickelt für den Betrieb ohne externe Erdungsebene: Geeignet für verschiedene Montageflächen.

Konnektivitäten

1x 5G/4G MIMO 600-6000MHz
1x GPS/GLONASS/Galileo 1575.42/1602MHz Aktiv
1x W-lan MIMO 2.4GHz/5.8GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: MIMO
Mobilfunk-Technologien: 5G
Standort: Außen
Montage: Schraubbefestigung, Wandmontage, Mastbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, ZigBee, ISM
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
VSWR: 2
Länge: 145,19mm
Breite: 143,19mm
Höhe: 82,4mm
Gewicht: 1308g

5G/4G Mobilfunk (MIMO)

Frequenz: 600-6000MHz
Standards: 5G/4G
Polarisation: Linear
VSWR: Max. 3
Impedanz: 50Ω
Anschlusstyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD-200

GNSS (Aktiv)

Frequenz: 1575,42MHz / 1602MHz
Standards: GPS/GLONASS/Galileo
Bandbreite: 10MHz
VSWR: 2
Impedanz: 50Ω
DC-Stromeingangsspannung: 3 - 5V
LNA-Verstärkung: 29 - 32,3
Anschlusstyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: RG-174

W-lan (MIMO)

Frequenz: 2400-2500, 5150-5850 MHz
Standards: W-lan, ZigBee, ISM
Polarisation: Linear
VSWR: Max. 2
Impedanz: 50Ω
Anschlusstyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD-200
