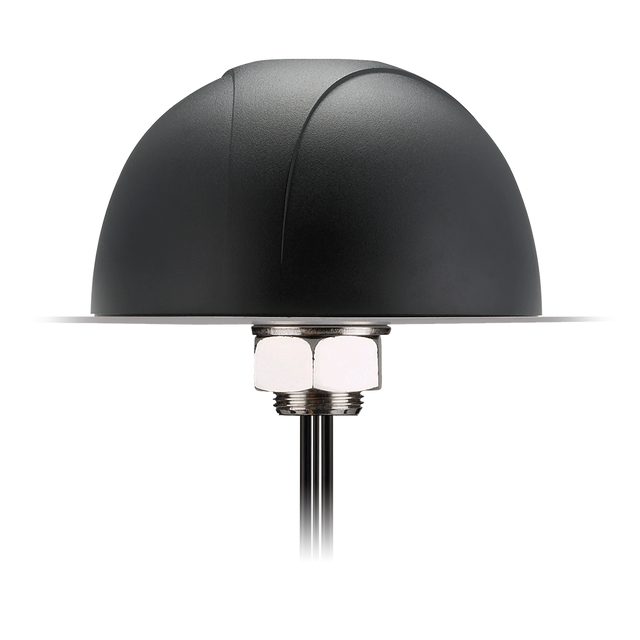

MA700.A.ABC.002 Externe Außenantenne MIMO 5G, GNSS, W-lan Dauerhafte Montage Pantheon IP67 für Öffentliche Sicherheit, Linienbus- und Bahnverkehr, Digital Signage, Gewerblicher Transport und Flottenmanagement

Die Pantheon MA700 ist eine robuste, omnidirektionale Antenne zur dauerhaften Montage, die entwickelt wurde, um leistungsstarke zellulare, W-lan- und GNSS-Konnektivitäten in einem IP67-zertifizierten Gehäuse für anspruchsvolle Außeneinsätze zu vereinen. Sie unterstützt breitbandige zellulare Abdeckung im Bereich von 600–6000 MHz, W-lan MIMO und aktives GNSS mit einem Front-End SAW-Filter zur Verbesserung der Positionsbestimmung.

Für mission-kritische und Transportanwendungen konzipiert, ist diese kompakte Lösung für raue Umgebungen und unterschiedliche Montageflächen geeignet und erleichtert die Installation mehrerer Funkgeräte.

• 3-in-1 Multi-Radio-Plattform: Cellular + W-lan + GNSS in einem Gehäuse
• Breitbandige zellulare Unterstützung: 600–6000 MHz Abdeckung
• Aktives GNSS: GPS/GLONASS/Galileo-Unterstützung mit Front-End SAW-Filter
• Robustes Gehäuse: IP67 wasserdicht für Außeninstallationen

Konnektivitäten

1x 5G/4G 600-6000MHz Antennen (MIMO)
1x GPS/GLONASS/Galileo 1575.42/1602MHz aktive Antenne
1x W-lan 2.4GHz/5.8GHz Antennen (MIMO)

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: MIMO
Zellulare Technologien: 5G
Position: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, ZigBee, ISM
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
Abmessungen: Durchmesser 145,19 mm * Höhe (Profil) 82,4 mm
Gewicht: 1290 g

5G/4G (MIMO)

Frequenz: 600-6000 MHz
Standards: 5G/4G
Polarisation: Linear
Impedanz: 50Ω
VSWR: Max. 3
Steckertyp: SMA (M)
Kabellänge: 300 cm
Kabeltyp: CFD-200

GNSS (aktiv)

Frequenz: 1575,42 MHz / 1602 MHz
Standards: GPS/GLONASS/Galileo
Bandbreite: 10 MHz
Impedanz: 50Ω
VSWR: 2
DC-Stromeingangsspannung: 3 - 5 V
Steckertyp: SMA (M)
Kabellänge: 300 cm
Kabeltyp: RG-174

W-lan (MIMO)

Frequenz: 2400~2500 MHz, 5150~5850 MHz
Standards: W-lan
Polarisation: Linear
Impedanz: 50Ω
VSWR: Max. 2
Steckertyp: RP-SMA (M)
Kabellänge: 300 cm
Kabeltyp: CFD-200
