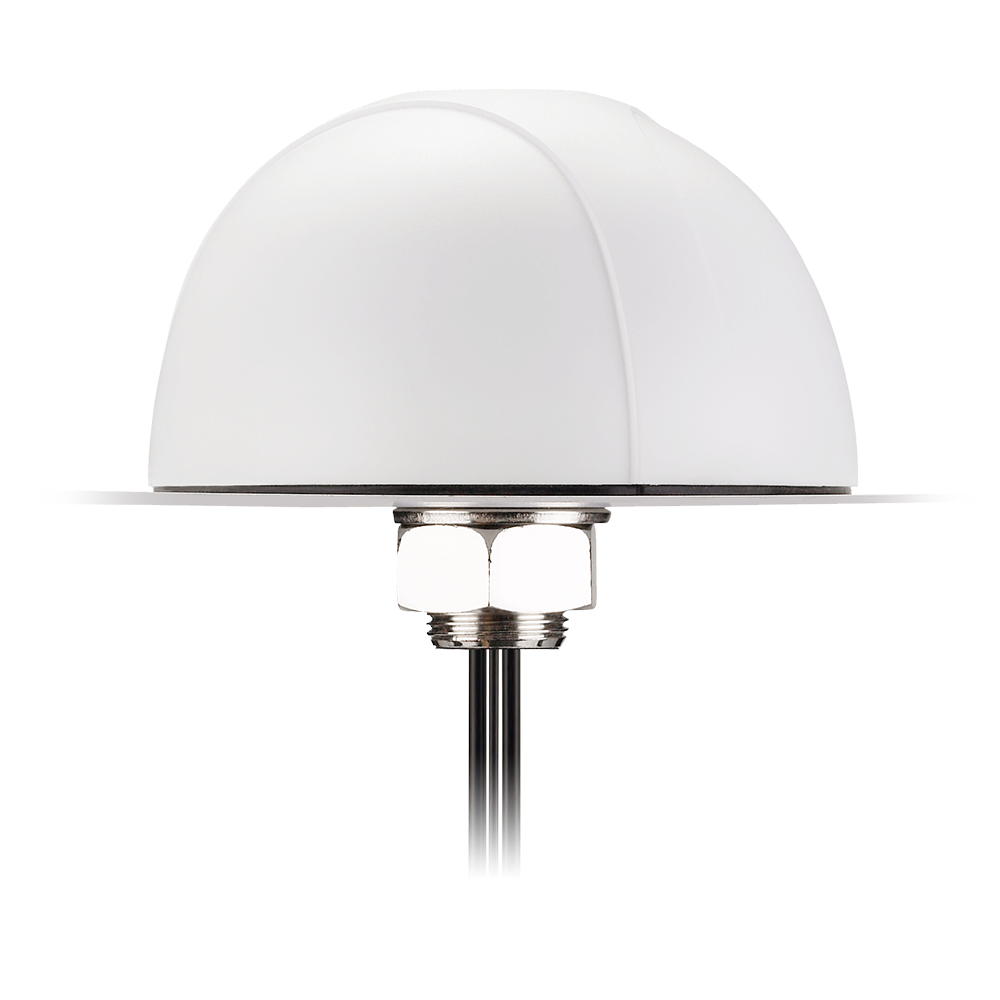

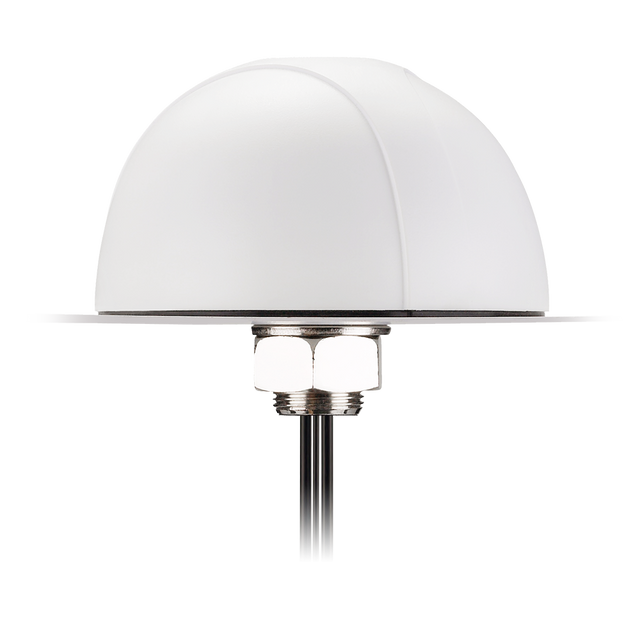

MA710.W.A.ABI.001 Außenantenne Extern 2x MIMO 5G, GNSS Dauerinstallation Pantheon für öffentliche Sicherheit, Linienbusse und Bahnverkehr, Digital Signage, kommerziellen Transport und Flottenmanagement

Diese robuste, omnidirektionale Antenne zur dauerhaften Montage integriert 2x zellulare MIMO-Elemente sowie ein aktives GNSS-Element in einem kompakten Gehäuse für zuverlässige Konnektivitäten und Positionsbestimmung bei anspruchsvollen Außeneinsätzen.

• Unterstützt breitbandige zellulare Abdeckung: ausgelegt für 600–6000 MHz für 5G/4G Betrieb
• Integriertes GNSS: unterstützt GPS/GLONASS/Galileo und beinhaltet einen Front-End SAW-Filter für verbesserte Leistung
• Für raue Umgebungen gebaut: IP67 wasserdichtes Gehäuse, geeignet für Transport- und Fernüberwachungsanwendungen

Typische Anwendungsfälle umfassen: Öffentliche Sicherheit, Personenbus- und Bahnverkehr, digitale Beschilderung, kommerzieller Transport und Flottenmanagement.

Konnektivitäten

2x 5G/4G MIMO 600-6000 MHz
1x GPS/GLONASS/Galileo 1575,42/1602 MHz Aktiv

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: MIMO
Zellulare Technologien: 5G
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: Ø143,2 x 82,4 mm
Gewicht: 1300 g

5G/4G MIMO

Frequenz: 600 MHz - 6000 MHz
Standards: 5GNR / FR1 / LTE / LTE-Advanced / WCDMA / HSPA / HSPA+ / TD-SCDMA
Impedanz: 50 Ω
Polarisation: Linear
Gewinn (max.): 1,8
VSWR: 2
Anschlusstyp: 2x SMA(M)
Kabellänge: 300 cm
Kabeltyp: CFD-200

GNSS (Aktiv)

Frequenz: 1575,42 MHz / 1602 MHz
Standards: GPS/GLONASS/Galileo
Impedanz: 50 Ω
Polarisation: RHCP
VSWR: 2
DC-Stromeingangsspannung: 3 - 5 V
LNA-Verstärkung: 29 - 32 dB
Rauschzahl: 3,1 - 3,4
Anschlusstyp: SMA(M)
Kabellänge: 300 cm
Kabeltyp: RG-174
