Beschreibung

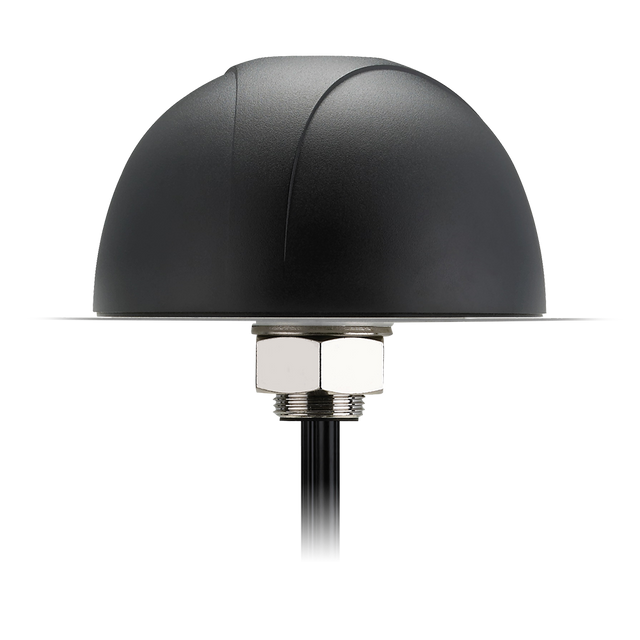

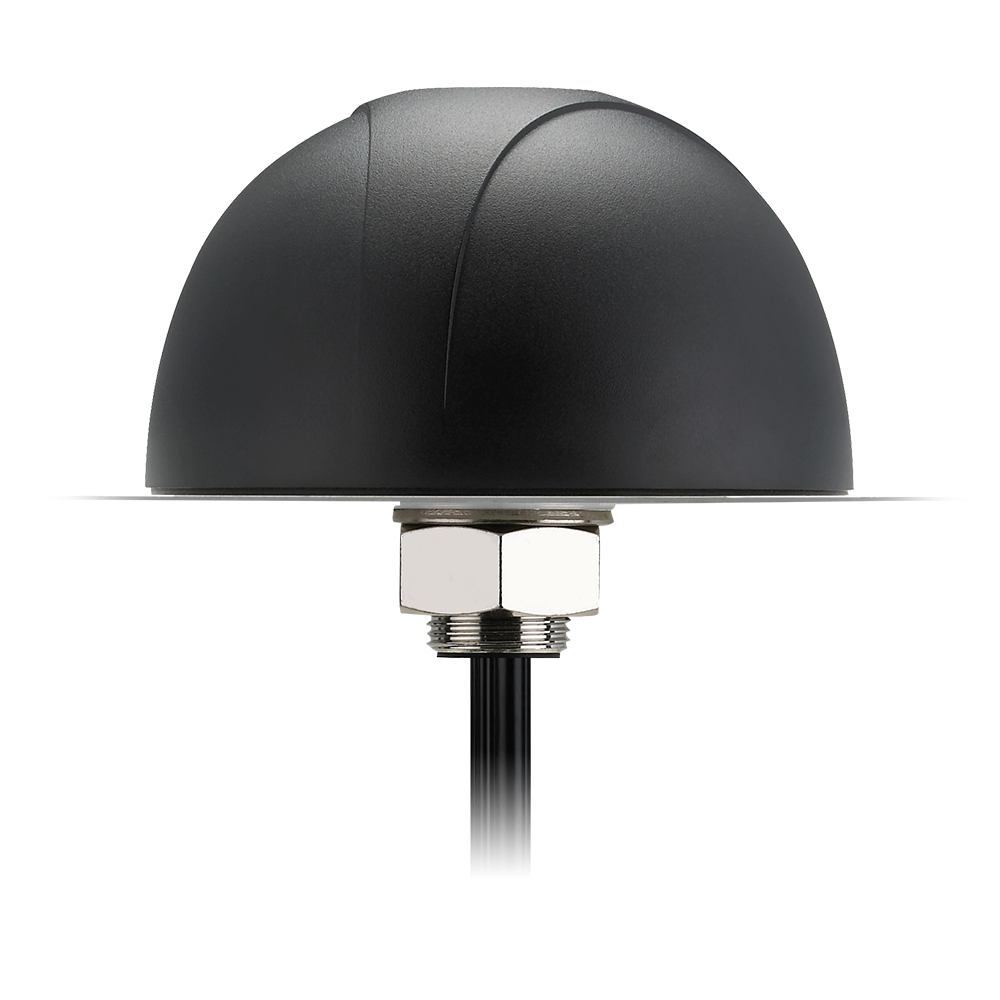

Pantheon MA752.B ist eine robuste, omnidirektionale Heavy-Duty-Multiantenne, die für anspruchsvolle Außeneinsätze entwickelt wurde. Ihr widerstandsfähiges IP67-wasserdichtes Gehäuse und die integrierte Massefläche sorgen für zuverlässige Leistung auf einer Vielzahl von Montageflächen und unterstützen konsistente Konnektivitäten für mobile und stationäre Installationen.
Diese 5-in-1-Konfiguration kombiniert hocheffiziente MIMO-Leistung für Mobilfunk und W-lan mit integrierter Satellitennavigation, was sie ideal für Hochdurchsatz-Datenverbindungen und ortsbezogene Systeme macht. Zusätzlich bietet sie LTE 450 MHz-Abdeckung für aufkommende Smart-Metering- und Smart-City-Anwendungen.
- Robustes Außengehäuse: IP67 wasserdichter Schutz für raue Umgebungen
- Hocheffizientes MIMO: entwickelt zur Unterstützung verbesserter Signalqualität und Durchsatz
- Multi-Netzwerk-Fähigkeit: Mobilfunk + W-lan + GNSS in einer einzigen, robusten Antenne
- Typische Anwendungen: Telematik, Transport, Fernüberwachung, Gateways und Router, öffentliche Sicherheit, Smart Metering, Smart-City-Projekte
Konnektivitäten
2x 5G/4G MIMO 450-6000MHz
1x GPS/GLONASS/Galileo (aktiv) 1575,42/1602MHz
2x W-lan MIMO 2,4GHz/5,8GHz
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
Abmessungen: Ø143,2 x 82,4 mm
Gewicht: 1160g
5G/4G MIMO
Frequenz: 430~470, 617~960, 1427~1518, 1710~2200, 2490~2690, 3300~5000 MHz
Standards: 5GNR/4G/3G/2G
Polarisation: Linear
Impedanz: 50Ω
VSWR: max. 3
Steckertyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD-200
GNSS (aktiv)
Frequenz: 1575,42MHz / 1602MHz
Standards: GPS/GLONASS/Galileo
Bandbreite: 10MHz
Impedanz: 50Ω
VSWR: 2
DC-Stromeingangsspannung: 3 - 5V
Strahlungseffizienz: 50 (ohne Kabel)
Steckertyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: RG-174
W-lan MIMO 2,4GHz / 5GHz
Frequenz: 2400~2500, 5150~5850 MHz
Standards: W-lan 802.11n, W-lan 802.11ac
Polarisation: Linear
Impedanz: 50 Ω
VSWR: max. 2
Steckertyp: RP-SMA(M)
Kabellänge: 300cm
Kabeltyp: CFD-200
