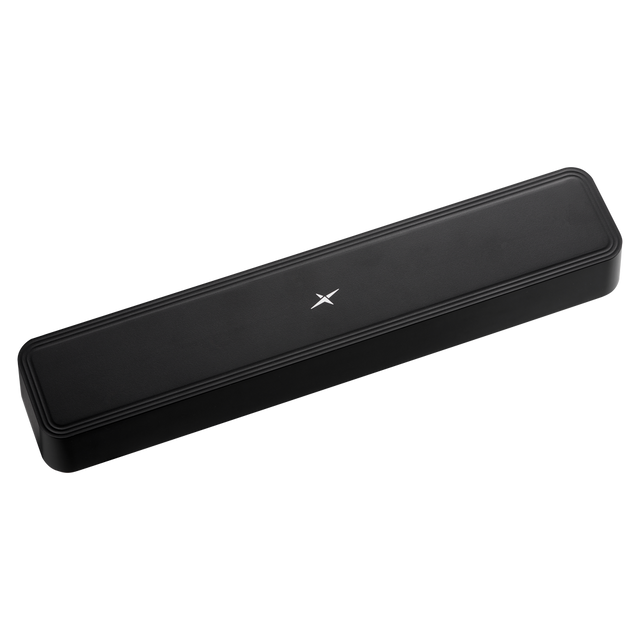

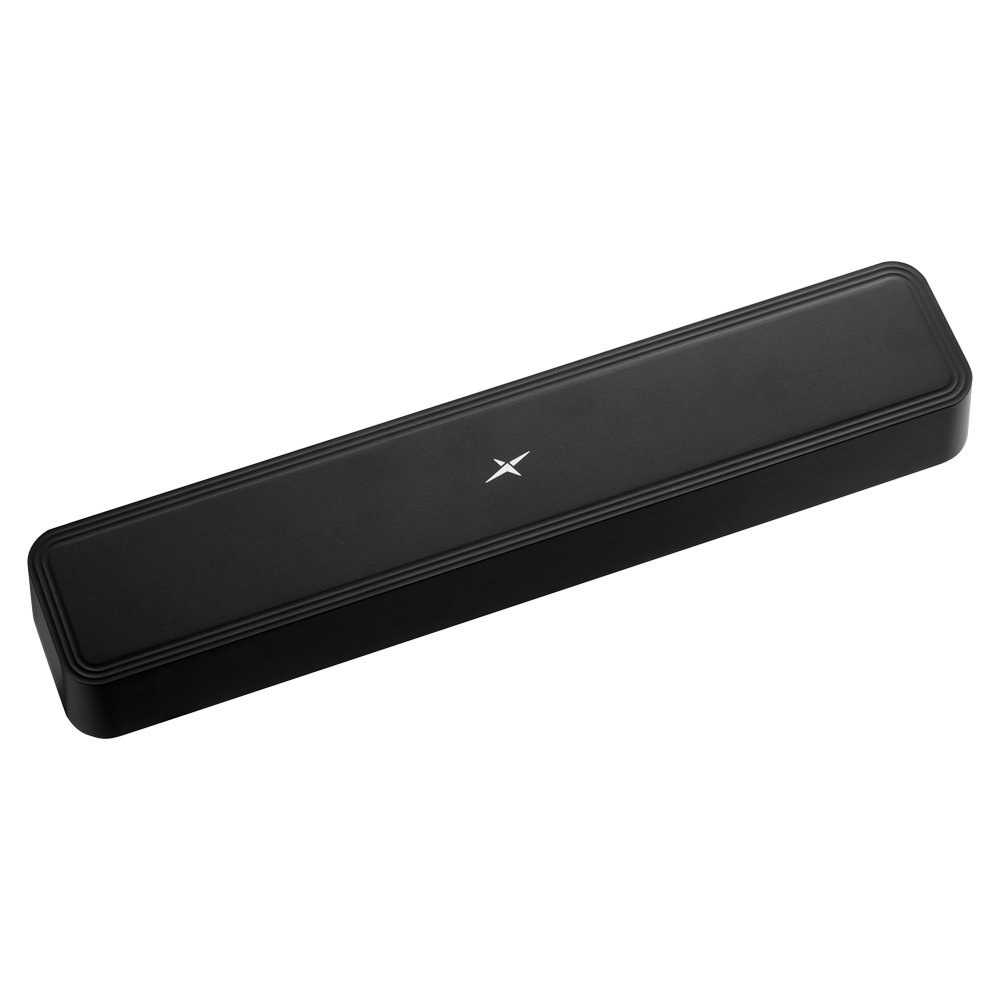

MA8006.A.001 Antenne Extern Router 6-in-1 5G, GNSS, W-lan Schraubmontage Raptor X für Einsatz- und Rettungsfahrzeuge, EV-Ladestationen, Smart Industry und Lageranwendungen, Private LTE-Netzwerke

Eine flache 6-in-1 Kombiantennenlösung, entwickelt für Router und Gateways der nächsten Generation, die präzise Dualband-GNSS-Positionierung mit breitbandigem Mobilfunk-MIMO und Dualband-W-lan-Leistung kombiniert.

• Kompaktes, flaches Design, konzipiert für platzbeschränkte Installationen wie Fahrzeugdächer und Schrank-/NEMA-Gehäuse
• Robustes Gehäuse, ausgelegt für anspruchsvolle Umgebungen (IP69K, IK10)
• Zukunftssichere Konnektivitäten für mobile Breitband-, Positionierungs- und lokale W-lan-Anwendungen
• Konfigurierbare Plattform, die auf Anfrage kundenspezifische Kabel-/Steckerkonfigurationen unterstützt

Typische Anwendungen umfassen:

• Fahrzeuge für Notfall- und Ersthelfer
• Ladestationen für Elektrofahrzeuge
• Smart Industry- und Lageranwendungen
• Private LTE-Netzwerke

Konnektivitäten

1x GNSS L1/L5
2x 5G/4G MIMO 600-6000MHz
3x W-lan MIMO 2.4/5.8GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunk-Technologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat M
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP69K
Abmessungen: 350mm x 70mm x 39mm M22-Gewinde IP69K-zertifiziertes Gehäuse IK10 stoßfestes Gehäuse
Gewicht: 1050g
Gewinde: M22-Gewinde
Impedanz: 50 Ω
VSWR: <2
Gehäuse-Stoßfestigkeit: IK10
Feuchtigkeit: Nicht kondensierend 65°C 95% relative Luftfeuchtigkeit

GNSS (L1/L5)

Frequenz: 1164-1189 MHz, 1559-1610 MHz
Standards: GPS/GLONASS/Galileo/BeiDou/QZSS/SBAS/IRNSS
Polarisation: RHCP
Impedanz: 50 Ω
LNA-Verstärkung (dB): 32,3 (High-Band), 26,3 (Low-Band)
Rauschzahl (dB): 2,4 (High-Band), 3,8 (Low-Band)
Eingangsspannung (V): +1,8 bis 5,5
Steckertyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: RG-174

5G/4G Mobilfunk (MIMO)

Frequenz: 617-698 MHz, 698-824 MHz, 824-960 MHz, 1427-1518 MHz, 1710-2200 MHz, 2300-2690 MHz, 3300-5000 MHz, 5150-5925 MHz
Standards: 5GNR/4G/3G/NB-IoT/Cat M
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
Steckertyp: SMA(M)
Kabellänge: 300cm
Kabeltyp: TGC-302

W-lan (MIMO)

Frequenz: 2400-2500 MHz, 5150-5850 MHz
Standards: W-lan
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
Steckertyp: RP-SMA(M)
Kabellänge: 300cm
Kabeltyp: TGC-302

Datenblatt PDF herunterladen
