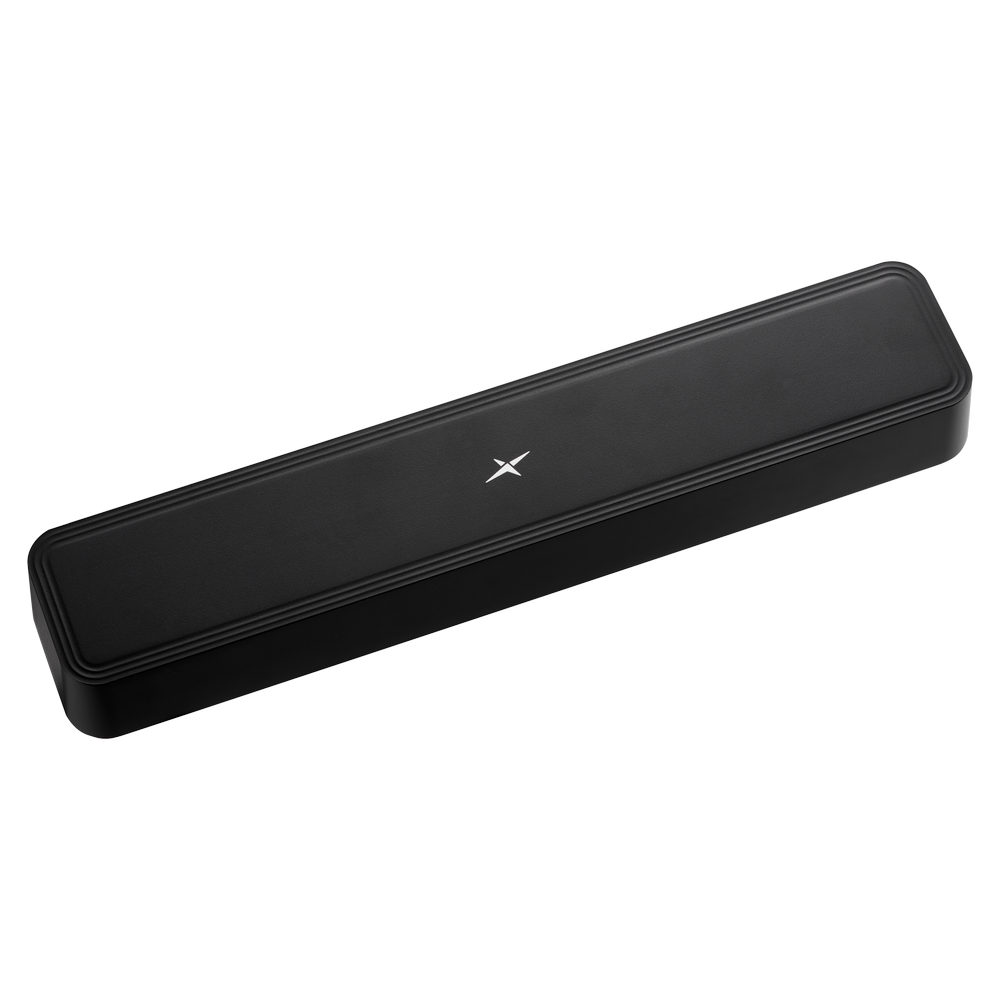

MA8007.A.001 Externe Antenne Low-Profile MIMO Router 5G, GNSS, W-lan Schraubmontage Raptor X 7-in-1 IP69K für Einsatzfahrzeuge und Rettungsdienste, EV-Ladestationen, Smart Industry und Lageranwendungen, Private LTE-Netzwerke

Raptor X MA8007 ist eine flache 7-in-1-Kombinationsantenne, die für moderne Router und Gateways entwickelt wurde. Sie vereint breitbandige zellulare MIMO, Dualband-GNSS für verbesserte Positionsgenauigkeit und Dualband W-lan für zuverlässige lokale Konnektivitäten.

Das robuste Gehäuse und das permanente Schraubbefestigungs-Design machen sie ideal für anspruchsvolle Einsätze an Fahrzeugen, Schaltschränken und anderen platzbeschränkten Installationen, bei denen Haltbarkeit und konstante HF-Leistung erforderlich sind.

• 7-in-1-Kombinationsdesign zur Reduzierung der Installationskomplexität und der Anzahl der Antennen
• Breitbandige zellulare Abdeckung für hocheffiziente mobile Konnektivität
• Dualband-GNSS (L1/L5) zur Unterstützung verbesserter Positionsleistung
• Dualband W-lan Unterstützung für 2,4 GHz und 5 GHz Betrieb
• Robustes Gehäuse für raue Umgebungen

Typische Anwendungen umfassen:

• Fahrzeuge für Notfall- und Ersthelfer
• Ladestationen für Elektrofahrzeuge
• Smart Industry- und Lageranwendungen
• Private LTE-Netzwerke

Konnektivitäten

1x GNSS L1/L5 Bänder
4x 5G/4G LTE Cellular 600-6000MHz
2x W-lan® 2,4/5,8 GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Zellulare Technologien: 5G
Position: Extern
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Befestigung: Schraubbefestigung, Permanente Befestigung (M22-Gewinde)
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP69K
Abmessungen: 350 mm x 70 mm x 39 mm M22-Gewinde IP69K-zertifiziertes Gehäuse IK10 stoßfestes Gehäuse
Gewicht: 840 g
Impedanz: 50Ω
VSWR: 2:1
IK-Schutzart: IK10

GNSS (Dualband L1/L5)

Frequenz: 1164-1189, 1559-1592, 1565-1586, 1596-1610 MHz
Polarisation: RHCP
Impedanz: 50Ω
Spitzenverstärkung (dBi): 2,49, 3,93, 3,93, 3,38
LNA-Verstärkung (dB): 32,3 (Hochband), 26,3 (Tiefband)
Rauschzahl (dB): 2,4 (Hochband), 3,8 (Tiefband)
Eingangsspannung: +1,8 bis 5,5 V
Steckertyp: SMA(M)
Kabellänge: 200 cm
Kabeltyp: RG-174

5G/4G LTE Cellular (MIMO)

Frequenz: 600 MHz - 6000 MHz
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2 W
Steckertyp: SMA(M)
Kabellänge: 200 cm
Kabeltyp: TGC-302

W-lan (Dualband)

Frequenz: 2400-2500, 5150-5850 MHz
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2 W
Steckertyp: RP-SMA(M)
Kabellänge: 200 cm
Kabeltyp: TGC-302
