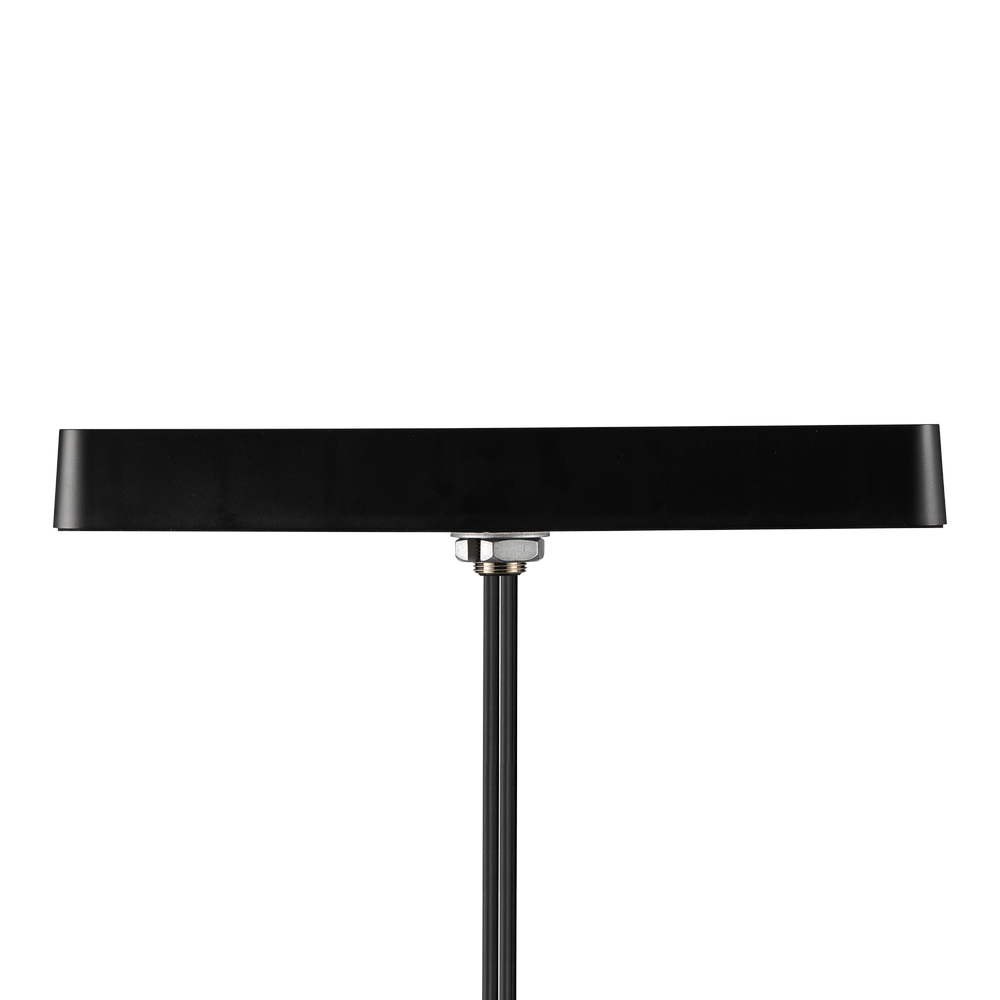

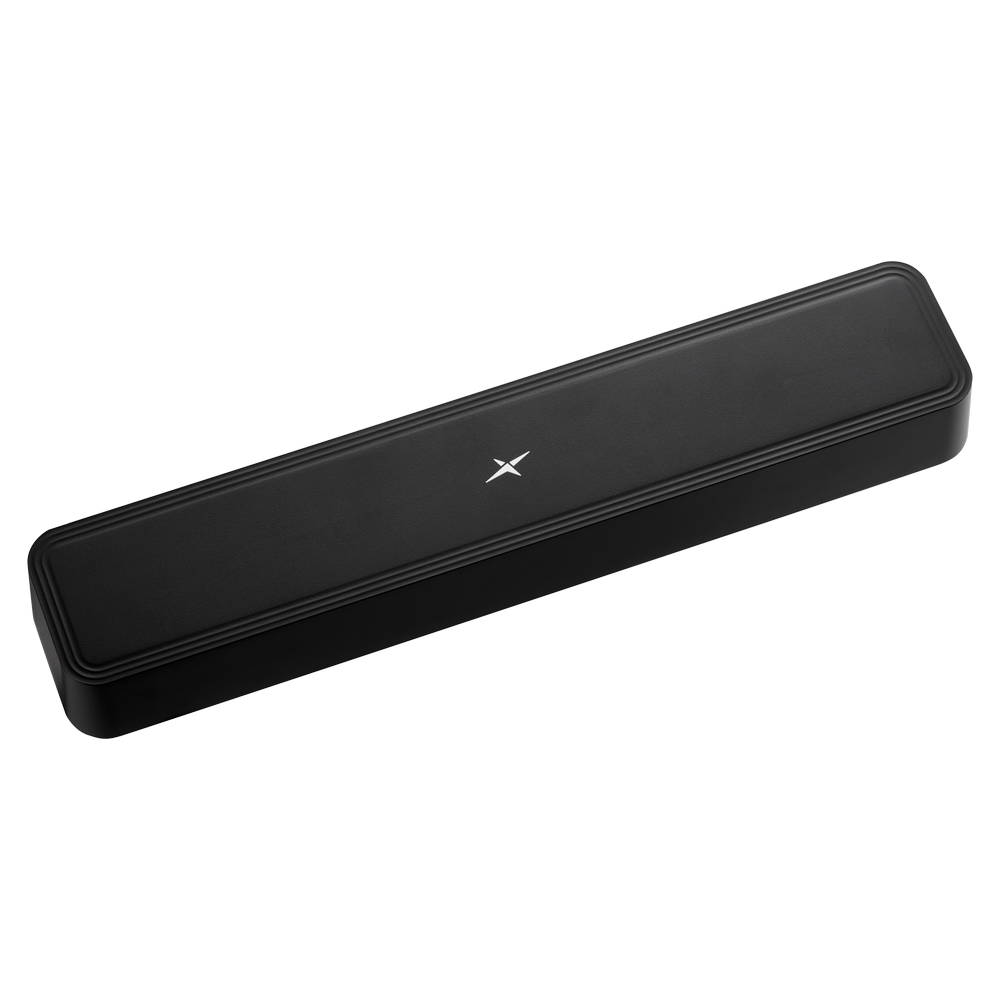

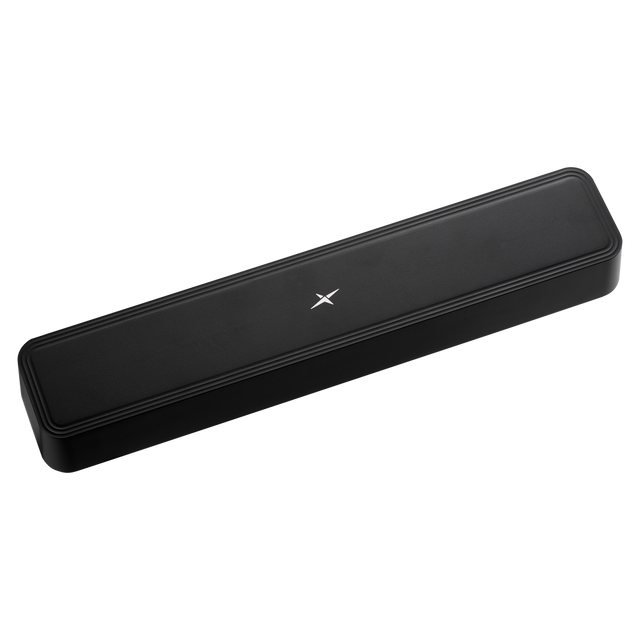

MA8010.A.001 Externe Antenne Router 5G, GNSS, W-lan Festmontage Raptor X 10-in-1 IP69K für Einsatzfahrzeuge und Rettungsdienste, EV-Ladestationen, Smart Industry, Lagerhäuser

Diese 10-in-1-Kombinationsantenne ist für den Einsatz mit Routern und Gateways der nächsten Generation konzipiert und integriert Multi-Konnektivitäten für Mobilfunk, GNSS und W-lan in einem kompakten Gehäuse zur dauerhaften Montage.

• Multifunktionale Konnektivität: Breitband-Mobilfunk, Dualband-GNSS (L1/L5) und Dualband-W-lan.
• Kompaktes Format: geeignet für Fahrzeugdächer und platzbeschränkte Installationen wie Schaltschränke.
• Robustes Gehäuse: ausgelegt für anspruchsvolle Umgebungen mit IP69K- und IK10-Schutzklasse.
• Anpassbare Konfiguration: Anzahl der Verbindungen, Kabel und Stecker können für spezifische Routerdesigns unter 10-in-1 angepasst werden.

Konnektivitäten

1x GNSS L1/L5 Bänder
4x 5G/4G LTE Mobilfunk 600-6000MHz
5x W-lan MIMO 2.4/5.8GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunk-Technologien: 5G
Standort: Außen
Befestigung: Schraubbefestigung, Dauerhafte Montage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP69K
Abmessungen: 350mm x 70mm x 39mm Gehäuse mit IP69K-Schutz
Gewicht: 1,05kg
Impedanz: 50Ω
Schlagfestigkeit des Gehäuses: IK10
Befestigungsgewinde: M22 Gewinde

GNSS L1/L5

Frequenz: 1164-1189, 1559-1592, 1565-1586, 1596-1610 MHz
Polarisation: RHCP
Impedanz: 50 Ω
LNA-Verstärkung (dB): 32,3 (High-Band), 26,3 (Low-Band)
Rauschzahl (dB): 2,4 (High-Band), 3,8 (Low-Band)
Stromaufnahme (mA): 16,8
Eingangsspannung (V): +1,8 bis 5,5
Ausgangsimpedanz: 50 Ohm
Anschlusstyp: FAKRA C
Kabellänge: 300cm
Kabeltyp: RG-174

5G/4G LTE Mobilfunk (4x)

Frequenz: 600-6000MHz
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
Anschlusstyp: FAKRA D
Kabellänge: 300cm
Kabeltyp: TGC-1.5DS

W-lan (5x)

Frequenz: 2400-2500, 4900-5850 MHz
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
Anschlusstyp: FAKRA I
Kabellänge: 300cm
Kabeltyp: TGC-1.5DS

Datenblatt PDF herunterladen
